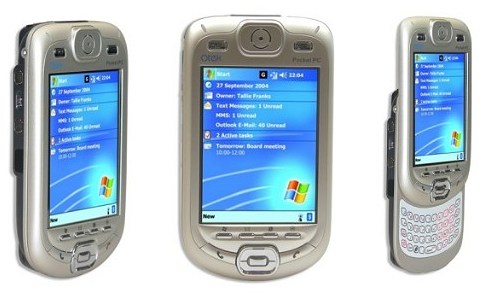

Du besitzt ein "HTC Blue Angel; XDA-III; MDA-III; VPA-III oder
QTEC 9090" Smartphone mit "Windows Mobile 2003SE" Betriebssystem und

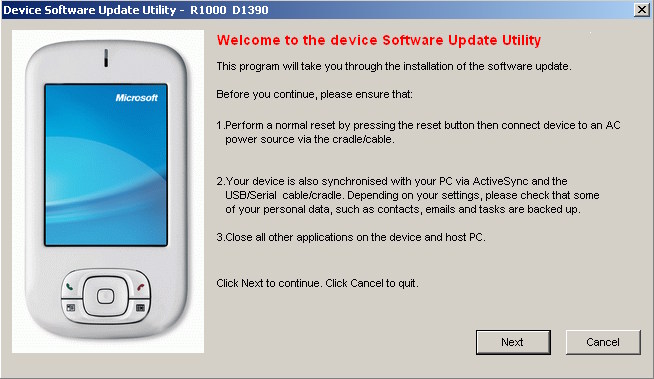

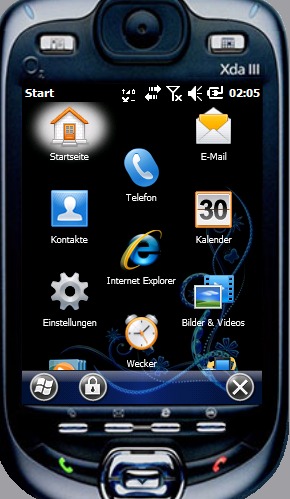

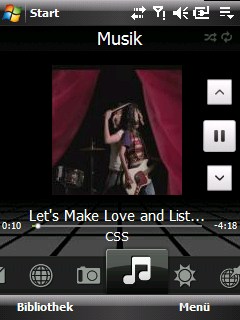

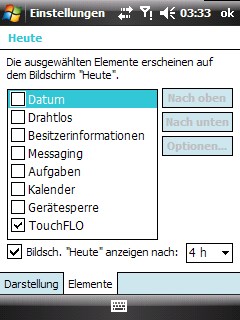

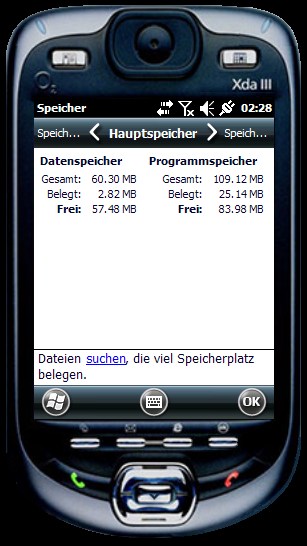

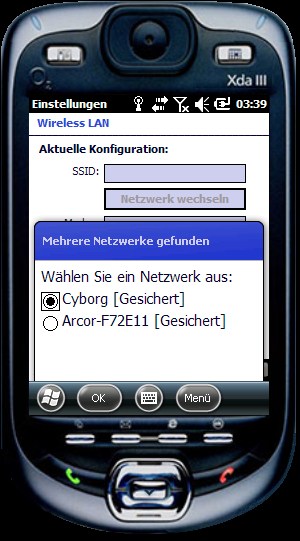

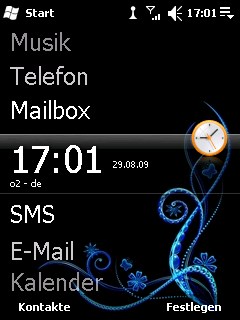

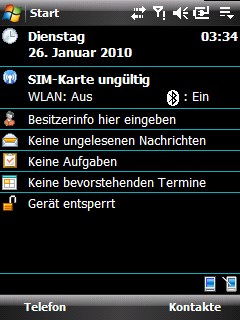

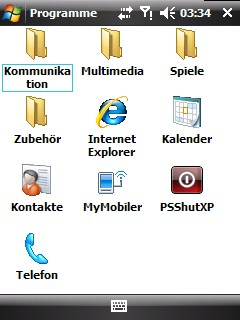

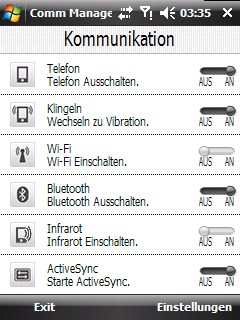

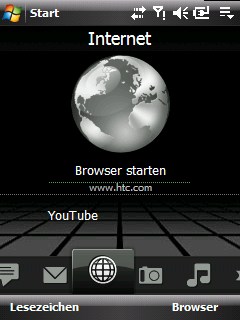

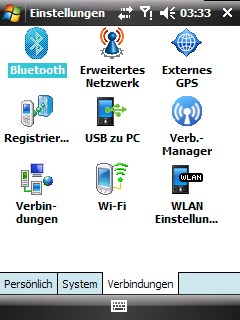

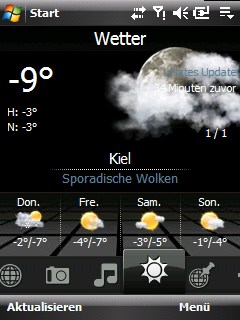

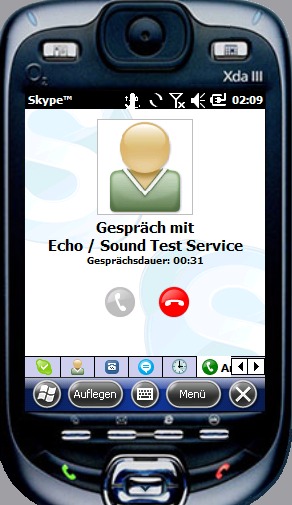

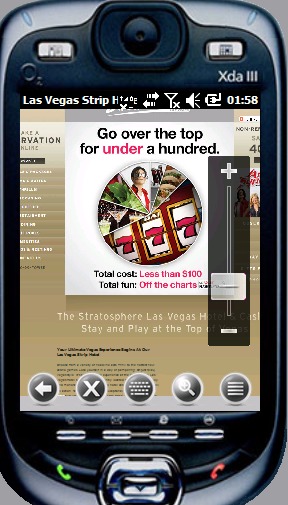

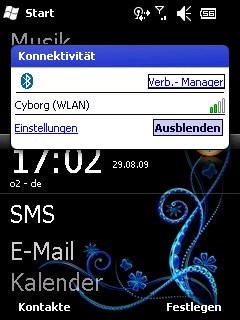

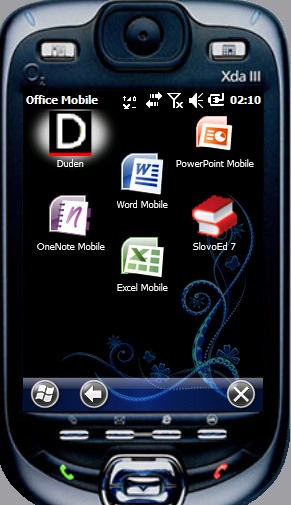

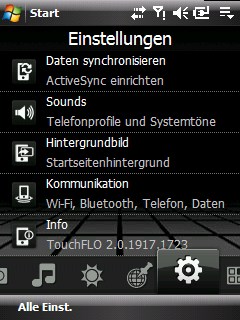

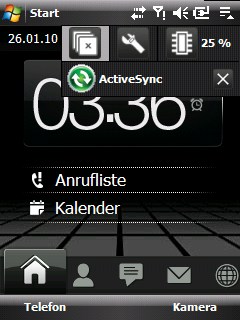

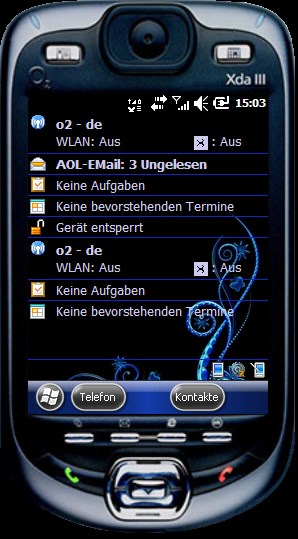

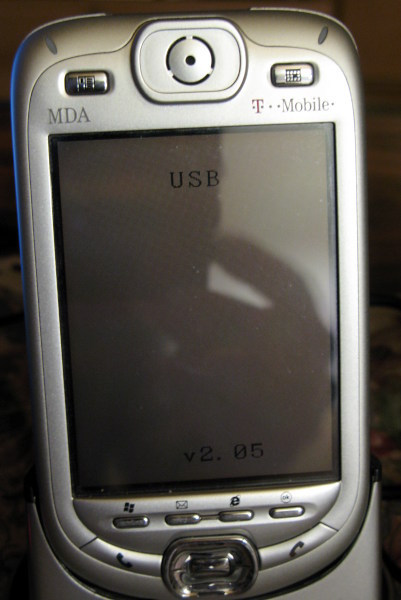

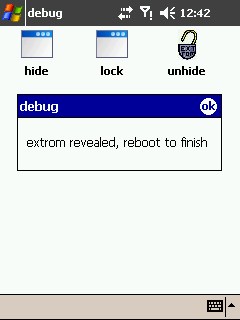

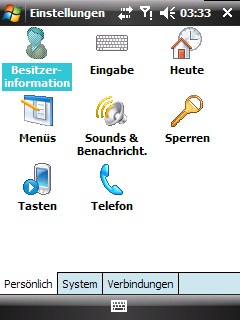

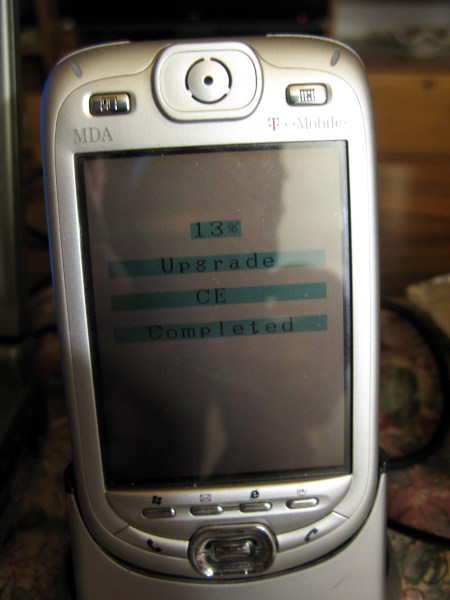

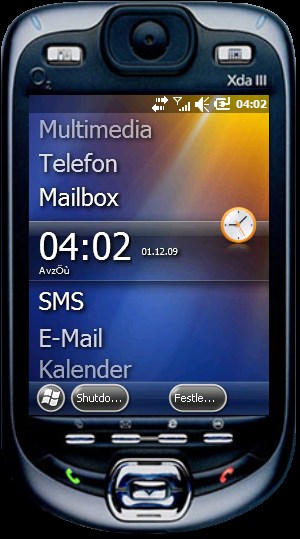

möchtest Dein Smartphone auf "Windows Mobile 6.1 & Manila 2D Deutsch"

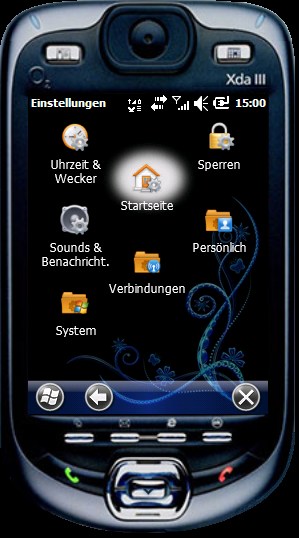

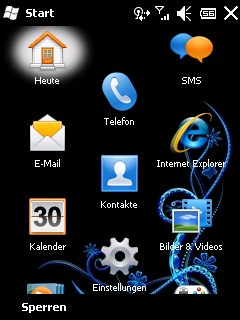

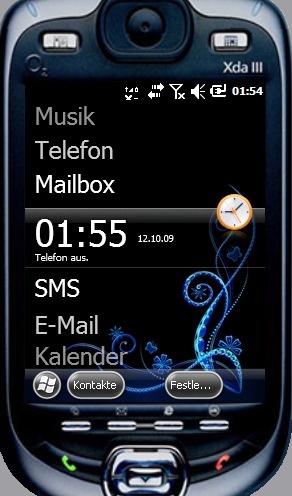

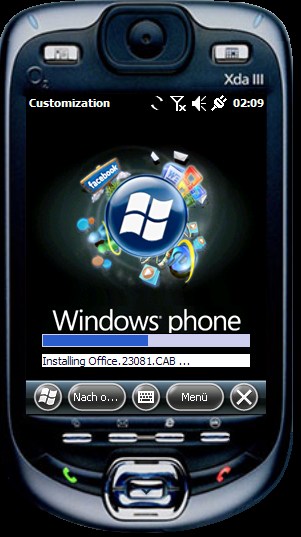

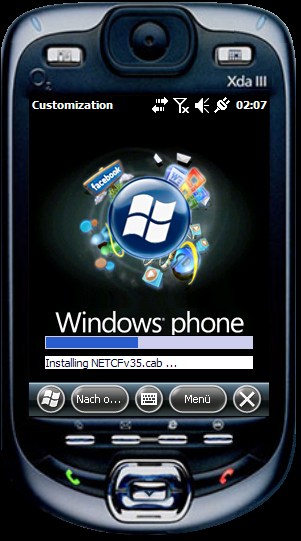

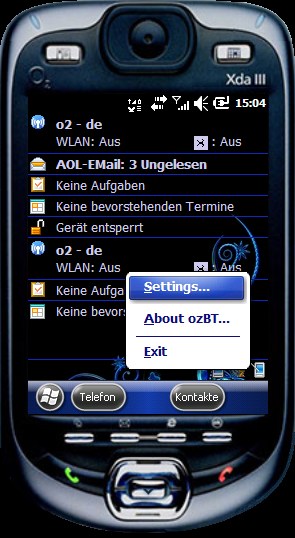

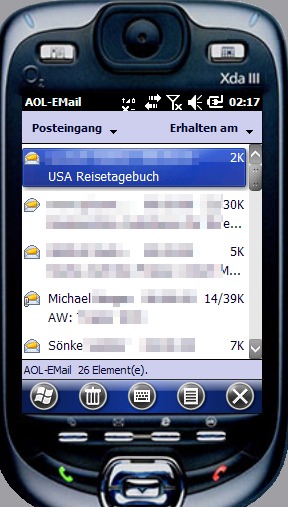

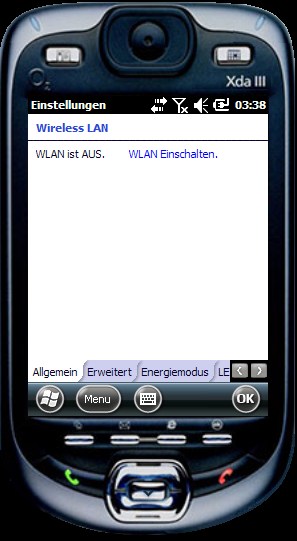

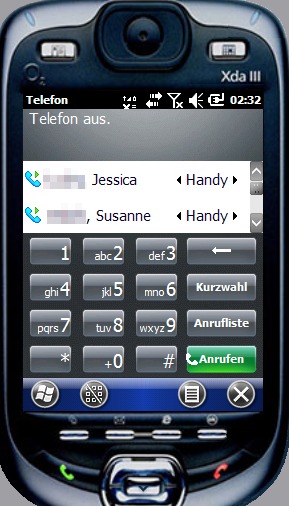

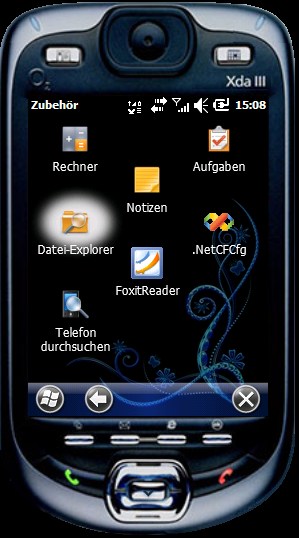

oder "Windows Mobile 6.5.3 Deutsch" updaten ? Oder Du musst das Gerät
komplett zerlegen z.B. um ein neues Display einzubauen ? Oder Du möchtest

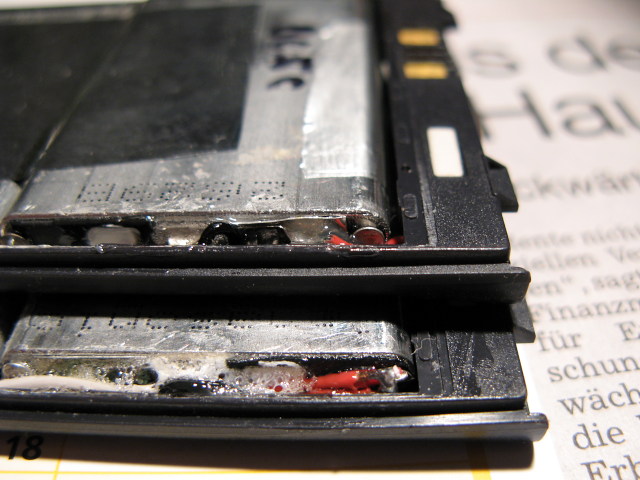

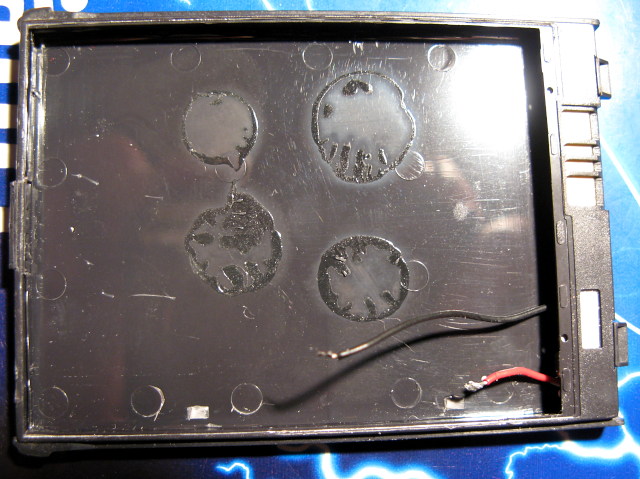

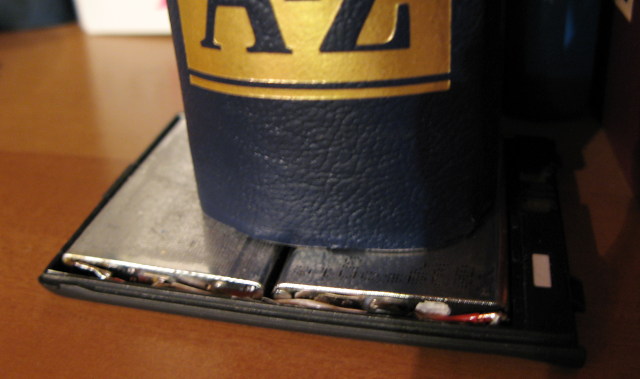

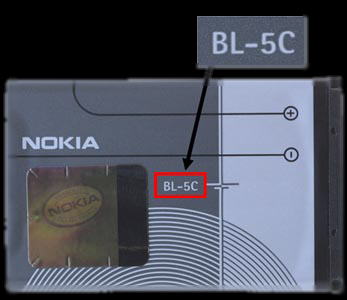

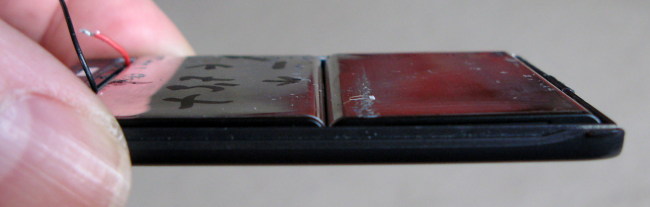

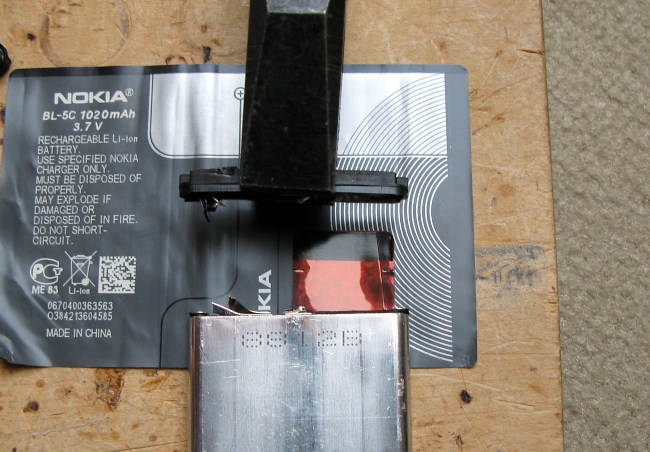

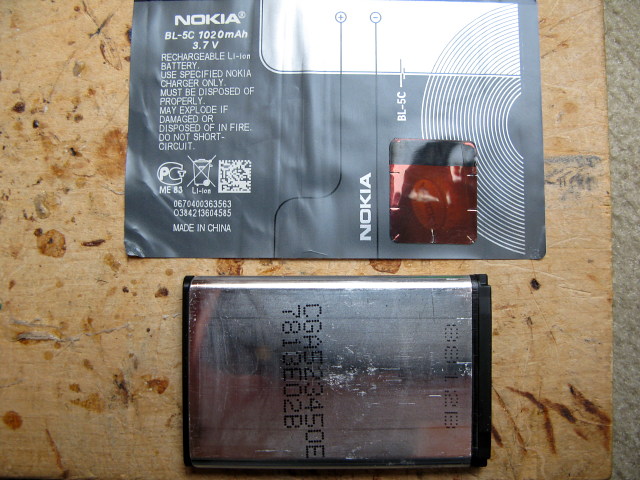

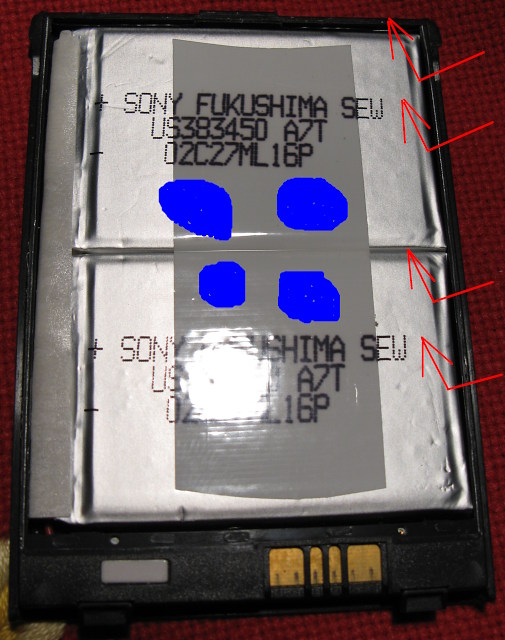

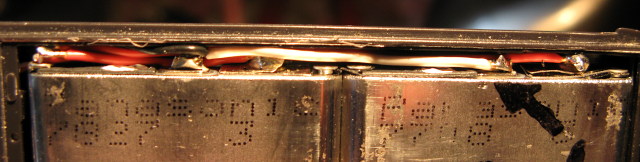

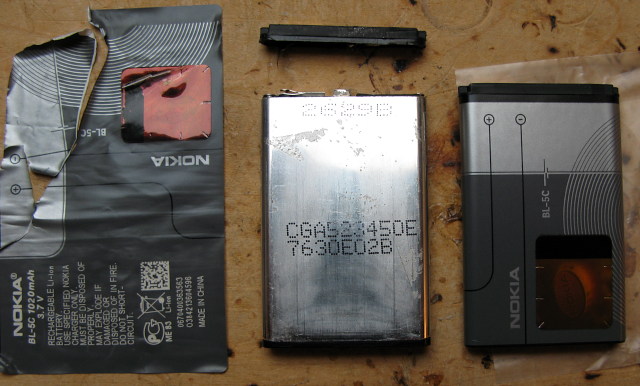

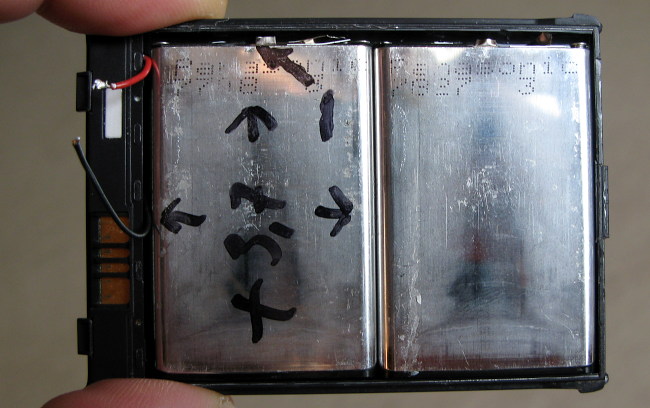

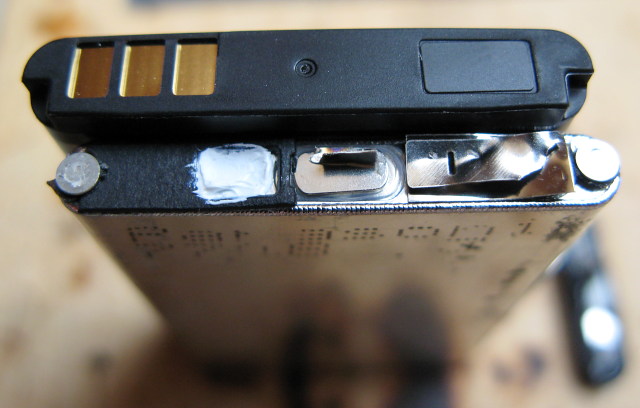

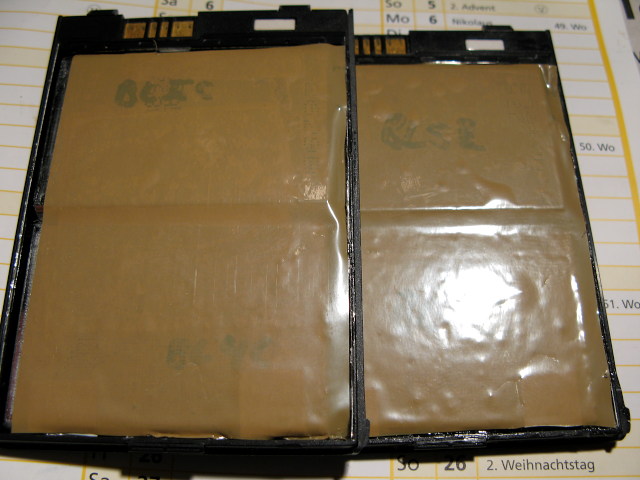

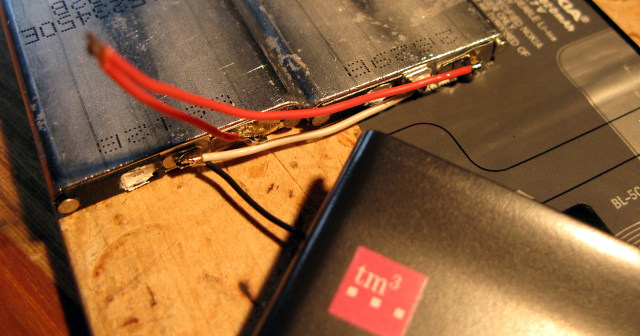

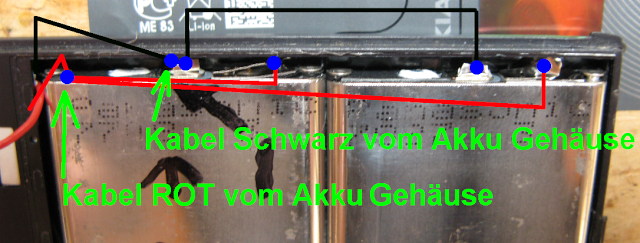

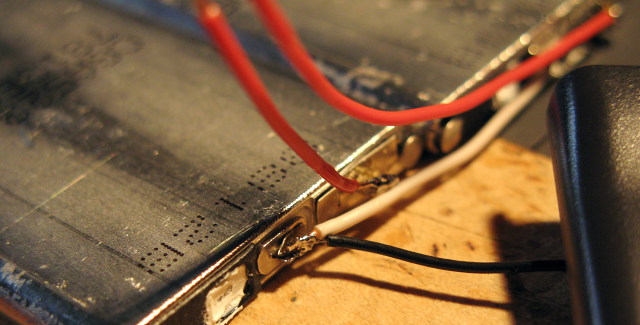

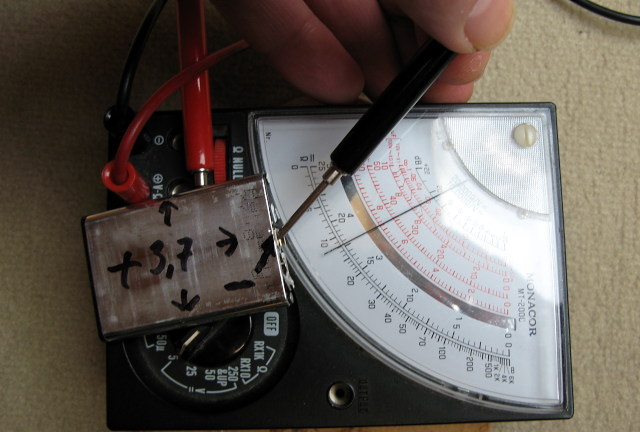

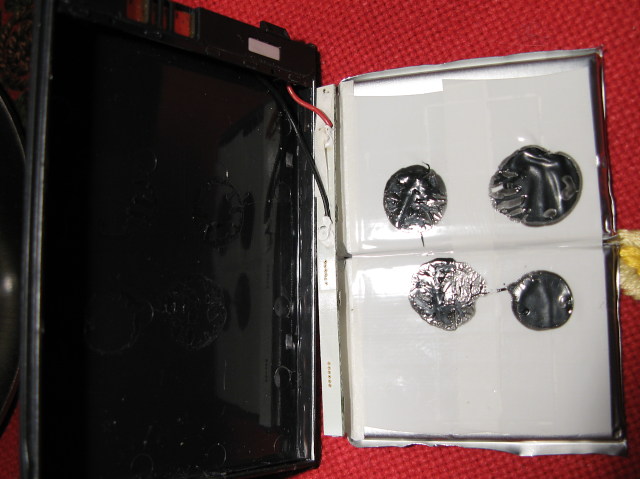

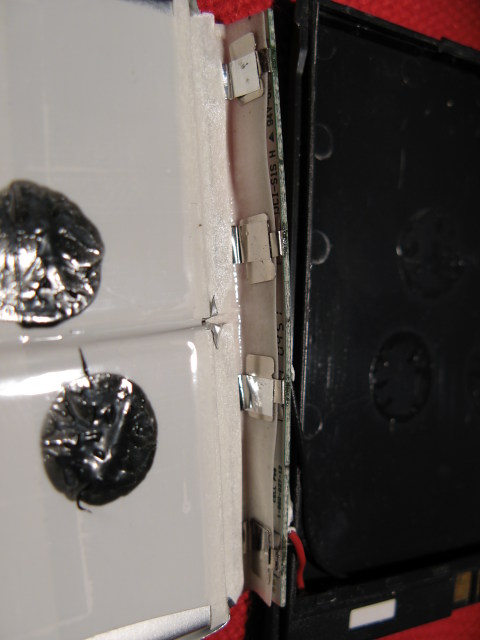

Deinen defekten alten PH26B Akku billig reparieren ? Dann bist Du auf dieser
Page genau richtig...
Diese kleine Bastel-Page teilt sich in zwei Bereiche auf:
Zerlegeanleitung MDA-III
/ VPA III / Blue Angel 9090 am Beispiel eines
Displaywechsels:
Bei meinen Recherchen zum MDA-III / VPA-III resp. BlueAngel 9090 Modellen
ist mir aufgefallen, dass es im Internet auch hierfür noch keine wirklich
brauchbare und zudem vollständige Zerlegeanleitung zu finden ist. Diese
klaffende grobe Informationslücke werde ich mit dieser Page nun endlich
schliessen und hier Schritt für Schritt, wie bei mir üblich, exakt
und detailiert beschreiben wie man ein TFT-Display von einem VPA-III in ein
MDA-III (QTEK) Gehäuse verpflanzt. Da man bei einem solchen Displaywechsel
das komplette Gerät zerlegen muss ( und auch sonst ein paar Dinge beachten
sollte ), schliesse ich hier und heute diese klaffende grosse
Informations-Lücke und bin nebenbei -mal wieder- weltweit der allererste,
der das so umfassend macht.
Bevor wir gleich anfangen die Kiste zu zerlegen, möchte ich erneut
auf die Impressium-Page hinweisen und ganz drauf hinweise, dass ich für
Schäden die evt. produziert werden keinerlei Verantwortung übernehmen
werde und/oder kann. Wer also sein Smartphone kaputt bastelt, ist selbst
schuld udn macht das alles auf eigenes Risiko. Auch möchte ich nochmals
drauf hinweisen, dass wir nicht an einem Ziegelstein herumspielen, es sich
um ein extrem empfindliches Stück komplexer Hardware handelt und ein
ESD-Schutz ( Elektrostatik ! ) von Vorteil ist um nicht versehendtlich sensitive
Bauelemente zu schädigen oder gar zerstören. Nachdem ich nun jedem
hier grosse Angst gemacht habe, geht es nun aber voller Vorfreude los...

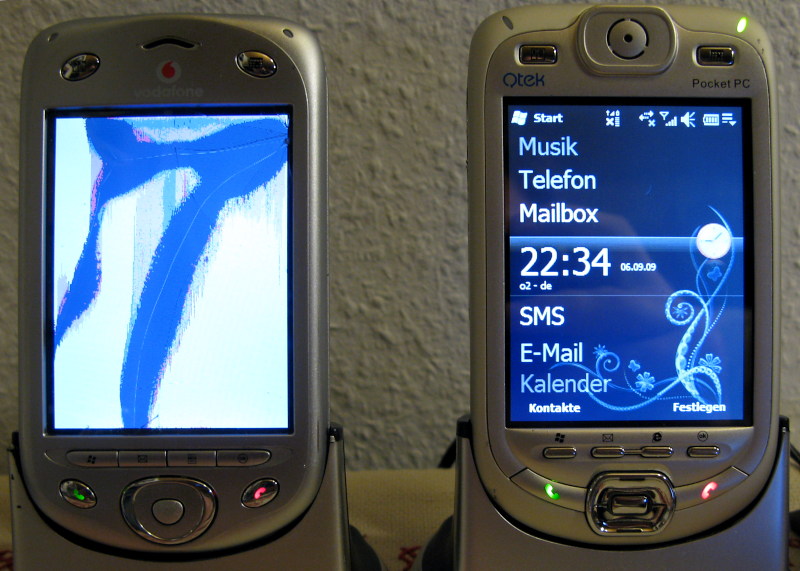

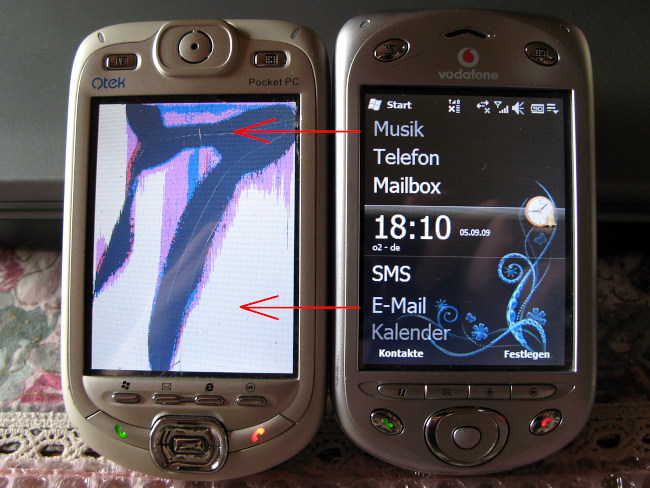

Unsere beiden Patienten: Ein QTEK ( Beugleich
MDA-III ) und VPA-III : Beim QTEK/MDA-III links ist das
TFT-Display defekt wie man unschwer erkennen kann und der VPA-III rechts
dient nun als "Organspender". Wir werden gleich das TFT-Display des VPA-III
in das Gehäuse des MDA-III verpflanzen und lernen nebenbei auch noch
die vorhandenen Geräteunterschiede kennen...

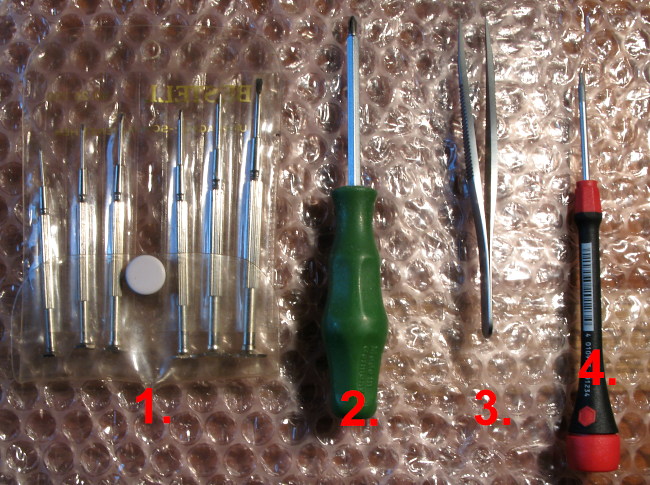

Unser Operationsbesteck ( folgendes wird
benötigt ): 1.) Uhrmacher-Schraubendreher ( die wir
als Torx-Schraubendreher missbrauchen werden ); 2.) kleiner
Kreuzschlitzschraubendreher; 3.) Eine Pinzette; 4.) TORX Schraubendreher
T4. Mehr wird nicht benötigt...
Nochmals ein Wort zu Antistatik: Wir fummeln hier nicht an einem Ziegelstein
herum, sondern elektrostatisch sehr sensitiven Komponenten. Auf jeden Fall
eine Antistatik-Matte nutzen und sich nach Möglichkeit auch erden und
auch keine Bauteile berühren. Also die "Spitze Finger-Taktik" anwenden
um da nichts zu "zerschiessen" !

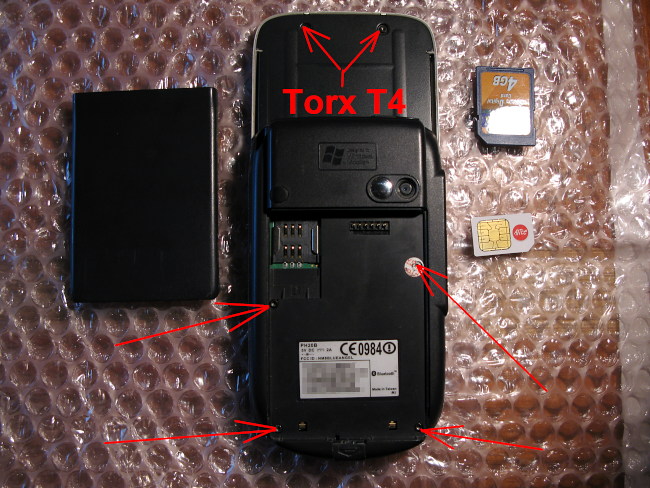

Schritt 1: Als erstes entnehmen
wir aus dem Smartphone den AKKU; eine evt. vorhandene SD-Speicherkarte und
natürlich die SIM-Karte und schieben mit dem Slider/Schiebemechanismus
das Telefon auseinander, also exakt so wie es auf dem Bild oben zu erkennen
ist. Nun entfernen wir mit dem T4 TORX Schraubendreher die beiden Schrauben
oben. Warum ein T4 Schraubendreher ? Grund: Gerade die 4 Schrauben
( von denen wir oben die nun ersten beiden entfernen ) des Schiebemechanismus
sind mit einem sehr hohen Drehmonent und automatischen
Industrie-Drehmomentschraubern verschraubt worden. Ferner ist der
Schiebemechanismus aus Stahl gefertigt und das ergibt eine höllisch
feste Schraubverbindung. Ich empfehle daher dringend einen TORX T4
Schraubendreher, damit bekommt man diese Schrauben auch problemlos
gelöst. Nachdem die beiden hartnäckigen TORX-Schrauben oben entfernt
wurden, kommen die 4 markierten Torx-Schrauben im Bereich des AKKU-Fach an
die Reihe. Da diese nur den Kunststoff samt Leiterplatte miteinander
verklemmen/sichern kann man diese auch mit einem passenden Uhrmacher
Schitzschraubendreher problemlos entfernen...

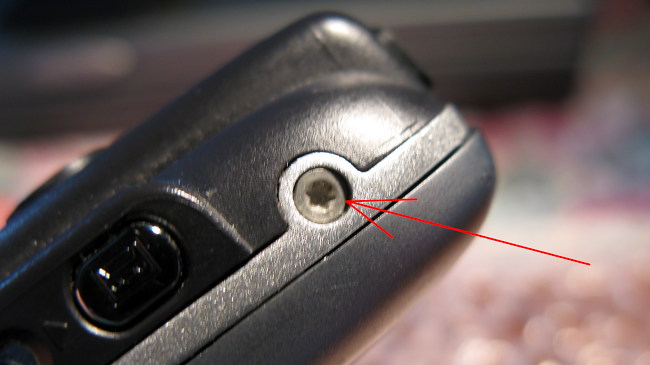

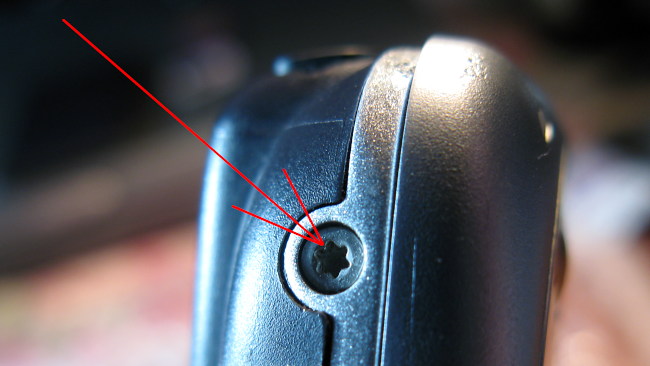

Schritt 2: Nun oben links auf
der Seite wo man die Kamera-Taste; den LAUT/LEISE Schieber und die Aufnahme-Taste
sitzen hat, die markierte Torx-Schraube lösen. Auch diese lässt
sich mit einem passenden Uhrmacher-Schlitzschraubendreher problemlos entfernen.
An dieser Stelle ein taktischer Hinweis: Merkt Euch bitte genau, wo Ihr welche
Schraube entfernt habt, denn die sind alle unterschiedlich !
Schritt 3: Das gleiche Spiel
wie unter Schritt 2 findet nun auf der anderen Seite oben am Gerät statt.
Also auch hier mit einem normalen Uhrmacher-Schlitzschraubendreher die oben
markierte Schraube entfernen...

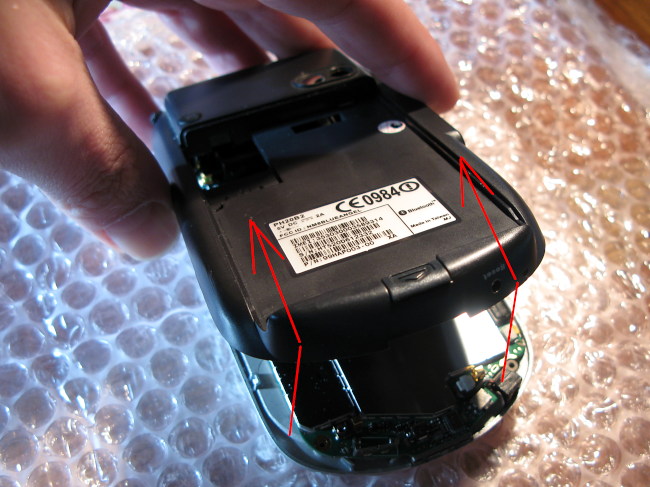

Schritt 4: Nachdem man nun
in Summe die ersten 8 Schrauben entfernt hat, können wir unseren Patienten
öffnen. Dieser Vorgang ist zum Glück Kinderleicht. Einfach wie
oben markiert an der Unterseite das Backcover anheben.....und....

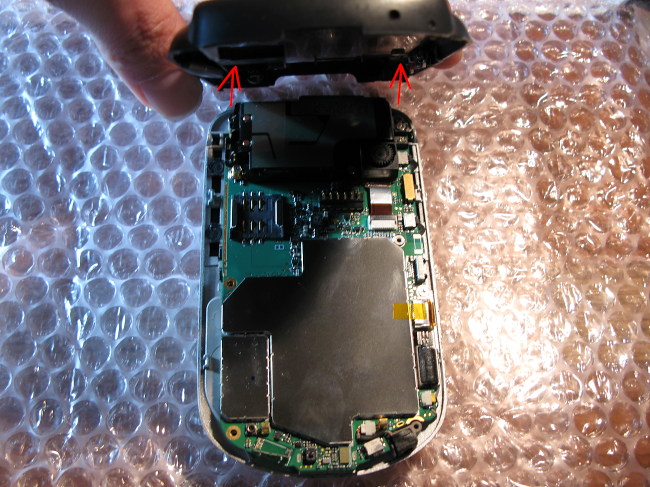

Schritt 5: ....an der Oberseite
-dort wird es mechanisch noch gehalten- aushaken und zusammen mit den 8 Schrauben
-dessen Positionen wir uns natürlich gut gemerkt haben- an einen sicheren
Ort legen. Das schwarze Kunststoff-Backcover wären wir somit los...

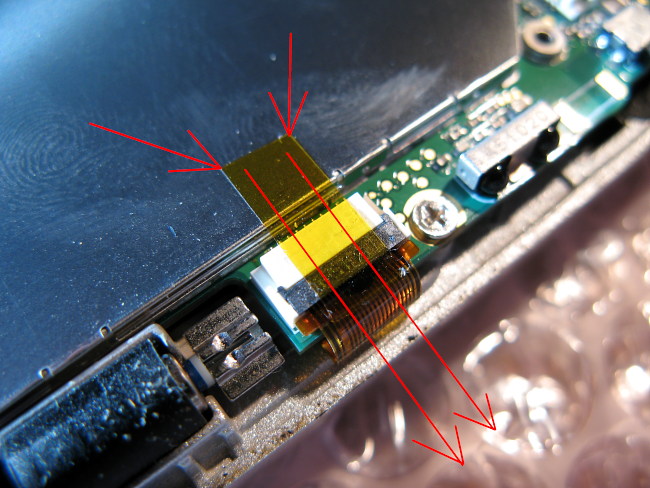

Schritt 6: Nun geht es erstmal

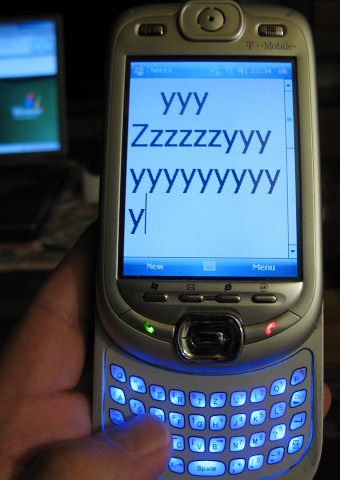

der Verbindung der "QWERTZ Hardware-Tastatur" ( die beim ausschieben des
Gerätes zum vorschein kommt ) hin zum PCB also der Hauptplatine an den
Kragen. Diese ist mit einem einem Stück Klebeband zusätzlich mechanisch
gesichert worden ( übrigens, die Verarbeitung des BLUE ANGEL ist sehr
durchdacht und zudem hochwertiger als eigentlich erforderlich. Ein typisches
langlebiges HTC-Produkt ist die Folge !). An den markierten Ecken
lösen wir auf dem Abschirm und Kühlblech das Klebeband um es in
Pfeilrichtung zu ziehen. Denn als nächsten müssen wir an den
SMD-Sockel...
Schritt 6: Der weisse
SMD-Sockel in den das Flachband-Folienkabel mündet ist mechanisch verriegelt
worden. Dieser schwarze horizontal liegende Riegel muss nur um 90 Grad nach
oben geklappt werden. Das geht an einfachsten mit einer Pinzette mit der
wir die Verriegelung vorsichtig wie im Bild oben dargestellt hochklappen.
Das nun lose sitzende Flachbandkabel entfernen wir in diesem Zustand erstmal
NOCH NICHT ! Nur entriegeln und das soll es für Arbeitsschritt 6 auch
gewesen sein.

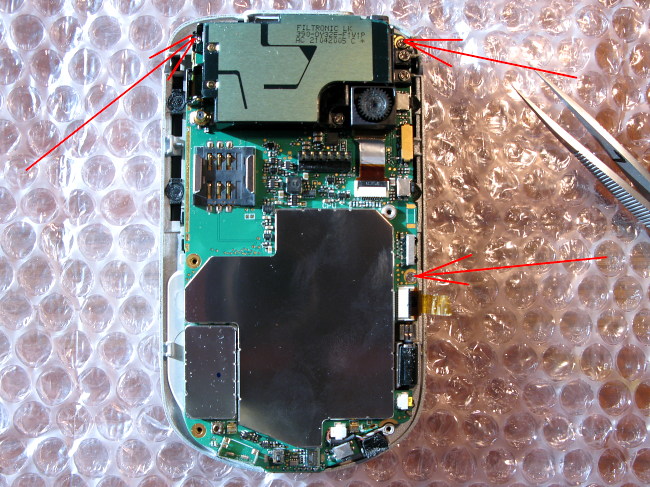

Schritt 7: Jetzt entfernen
wir die drei oben klar eingezeichneten Kreuzschlitzschrauben. Diese drei
Schrauben halten / fixieren die Hauptplatine und selbige soll auch
gleich entfernt werden !
Schritt 8: Das Mirkofon
und der Vibrator sind zwar mit jeweils einem Stecker auf der Hauptplatine
( PCB ) gesteckt, aber da diese Stecker mechanisch sehr empfindlich sind,
gehen wir einen anderen Weg. Wir belassen das Mirco und den Unwucht-Vibrator
einfach an der Hauptplatine und ziehen diese beiden Komponenten wie oben
eingezeichnet aus Ihren Kunststoff-Halterungen.

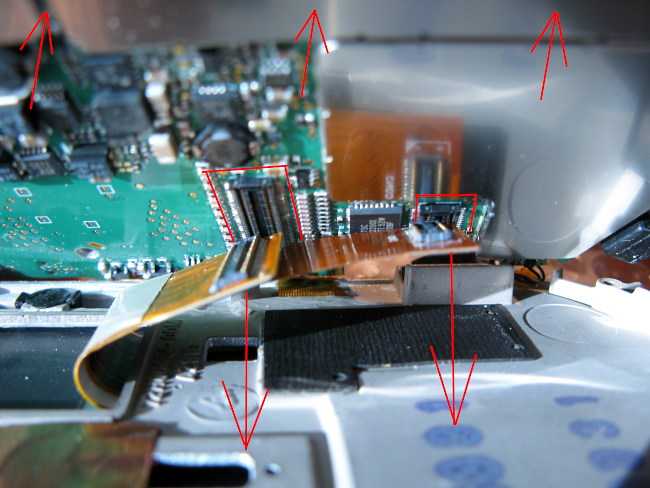

Schritt 9: Nun kippen wir
die Haupt-Platine ( bei halb oder ganz ausgefahrenem Slider ) um 45 Grad
um die beiden Flachbandstecker von den Buchsen auf der Hauptplatine zu trennen.
Der grossse Stecker oben links bedient das TFT-Display samt
Hintergrundbeleuchtung und Touchscreen und der etwas kleinere Stecker rechts
alle Hardware-Tasten des Telefons. Das Entfernen ist unkompliziert
und geht sehr einfach. Aber auch nur wenn man den Schiebemechanismus als
Kabelgeber nutzt ( denn dann hat man viel Flachbandkabel und kann die
Hauptplatine problemlos anheben....). Wichtig auch für die ReMontage
!

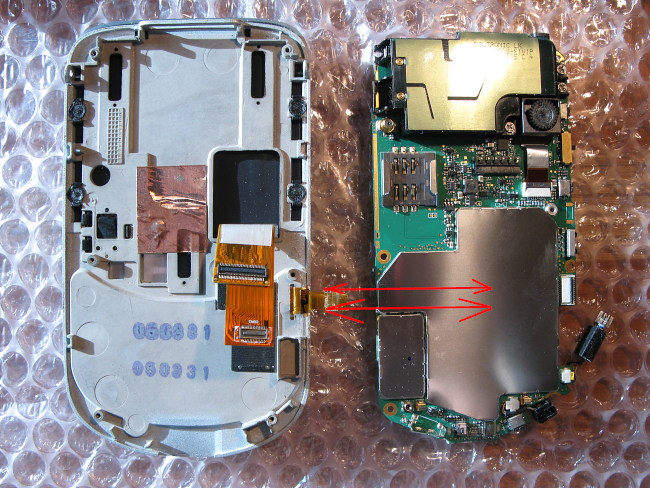

Schritt 9: Nachdem nun die
beiden Flachbandkabel unter Schritt 9 entfernt wurden, hängt die
Hauptplatiine nur noch an dem QWERTZ-Tastatur Flachbandkabel welches wir
schon im Schritt 6 entriegelt hatten. Einfach nur vorsichtig an der Hauptplatine
ziehen und schon "flutscht" das QWERTZ-Flachbandkabel aus dem offenenem
SMD-Sockel. Die Hauptplatine können wir nun erstmal beiseite legen,
denn nun widmen wir uns dem obem im Bild links dargestelten Komponente. Also
dem Slider-Mechanismus samt TFT-Display und Oberschale.

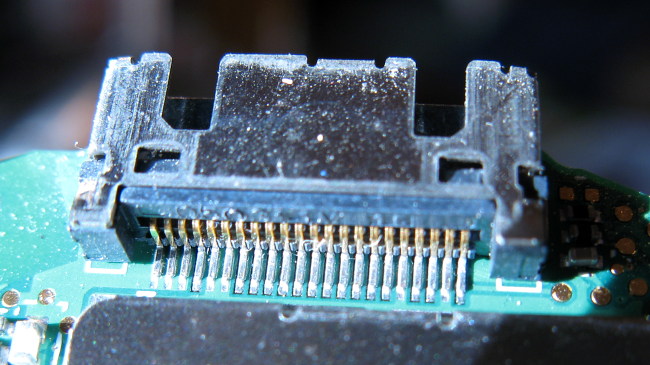

Schritt 9-Info-Hinweis: Wie
auch schon beim MDA-II interessierte mich nebenbei natürlich auch die
neue modifizierte Sync-Buchse, eine der wenigen echten Problemzonen des
Vorgänmgers MDA-II; XDA-II. Die Pinbelegung
hin zum MDA-III; VPA-III; Blue-Angel 9090 ist identisch, aber es gab konstruktiv
einiges an kleinen Optimierungen. Die Lötung der Pins wirkt am
Nachfolger viel homogener und auch mechanisch ist alles deutlich optimiert
worden, sodass HTC aus den Problemen der Vergangenheit nachweislich wirklich
etwas gelernt hat. Kleine Änderungen = Grosse Wirkung ! Gratulation
HTC...diese Buchse ist robust und stellt nun kein Problem mehr dar...nun
aber zurück zu unserer Bastelei...
Schritt 10: Jetzt haben wir
den Slider mit den TFT vor uns und wollen den metallischen Schiebemechanismus
vom Frontcover trennen. Einen ersten Schritt hin in diese Richtung haben
wir mit Arbeitsschritt 1 und der Entfernung der ersten beiden hartnäckigen
festen Torx T4 Schrauben getan. Nun geht es den verbleibenden beiden versteckten
an den Kragen. Hierzu muss der Schiebemechansimus komplett ausgefahren werden
um durch die beiden Aussparungen an unsere Schrauben zu kommen. Oben habe
ich die im Bild eingezeichnet, also entfernt diese beiden verbleibenden
"pösen Purschen" mit einem anständigen Torx T4 Schraubendreher...
Schritt 10: Nachdem die
beiden "pösen T4 Purschen" entfernt wurden, drehen wir das Front-Cover
mit dem Schiebemechanismus um und trennen das Frontcover wie oben dargestellt
vom Slider. Einfach über der QWERTZ-Tastatir im Spalt hebeln und das
Frontcover mit Gefühl vorsichtig nach oben ziehen...that´s it !
Fast....denn man muss noch die beiden Fachbandkabel durch die Öffung
des Schiebemechannismus fummeln um selbige separiert beiseite legen zu
können ( übrigens den Schiebemechanismus kann man auch noch komplett
zerlegen....aber das erspare ich Euch an dieser Stelle da das hier nicht
notwendig ist zu sehr ins Detail zu gehen )...

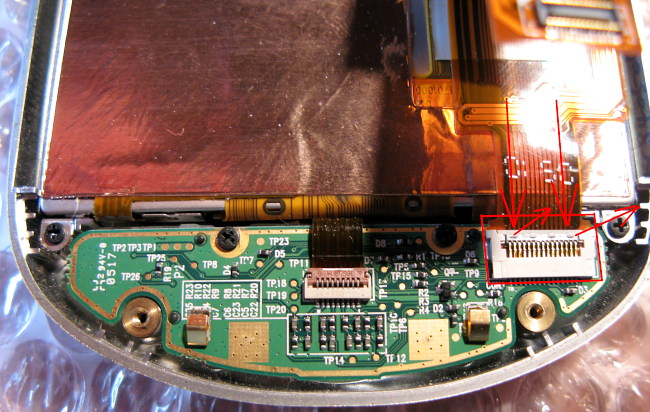

Schritt 11: Nun geht es dem
Frontcover an den Kragen. Als erste vorbereitende Massnahme knöpfen
wir uns die rechts dargestellte SMD-Klemmbuchse vor, welche die Tastatur-Platine
mit dem Fachbandkabel hin zum PCB verbindet. Diese Buchse sieht kompliziert
und anders aus, aber das Prinzip ist das gleiche wie schon bei Arbeitsschritt
6. Ein Folienverbinder steckt in einem SMD-Sockel und wurde verriegelt mit
einem schwarzen Klapphebel. Und dieser muss gelöst werden...
Schritt 11/2: Hier sieht man
die Entriegelung der SMD-Klemmbuchse deutlicher. Man muss nur mit einer Pinzette
den Klappbügel entriegeln, also diesen von der horizontalebn Postion
in die vertikale Position befördern.

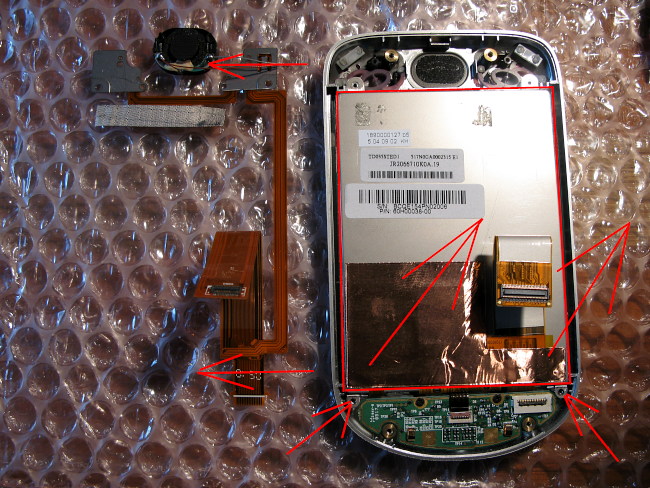

Schritt 12: Nachdem nun die
SMD-Klemmbuchse unten rechts entriegelt wurde, entfernen wir die 4
eingezeichneten Schrauben. Die beiden aussen liegenden Schrauben halten das
TFT-Display im Frontcover und die beiden mittigen die kleine Tastatur-Platine
!

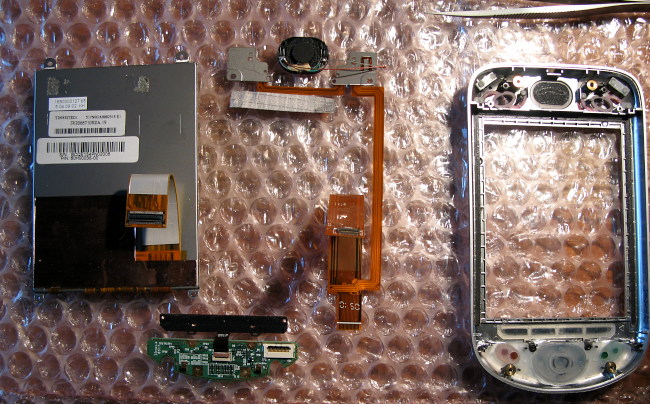

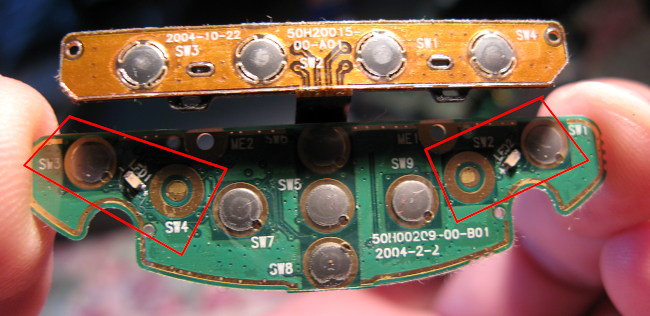

Schritt 13: Nun müssen
wir noch 4 Schrauben oben am Frontcover entfernen welche die beiden
Funktions-Tasten samt Funktions-LEDs beherrbergen. Hier nun eine Besonderheit,
denn die Funktions-Tasten rechts und links neben dem Lautsprecher sind
unterschiedlich verschraubt. Beim VPA-III liegen diese diagonal und beim
MDA-III Horizontal. Der Grund ist einfach, denn die Tasten liegen beim VPA-III
und MDA-III leicht versetzt. So ist die diagonale Verschraubung beim VPA-III
ideal und die Horizontale Verschraubung beim MDA-III perfekt. Das heisst
faktisch folgendes: Man muss nicht für jede Gerätevariante neue
Hardware entwerfen, sondern nur die Bohrungen anders platzieren. Das spart
Zeit; Arbeit und natürlich auch Kosten ! Beiden Varianten gemein sind
die Halteschrauben ganz aussen rechts und links, denn diese halten und befestigen
das TFT-Display.

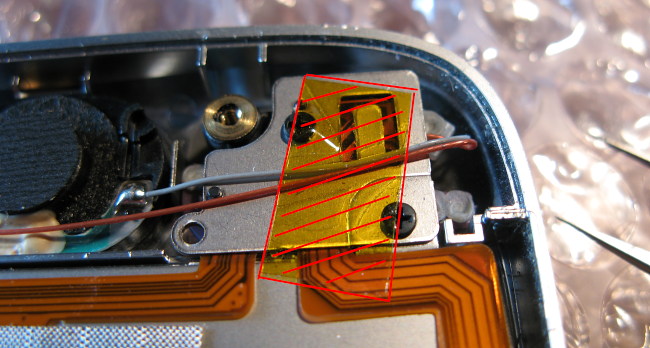

Schritt 19: Nun stürzen
wir uns oben rechts auf die transparenten Klebefolie, denn diese fixiert
das empfindliche Lautsprecherkabel. Auch wieder ein weiterer Indikator für
die enorme Produkt-Qualität die HTC produziert, denn diese Folienfixierung
ist im grunde absolut unnötig, ausser natürlich die Konstrukteure
ersinnen ein Gerät das min. 100 Jahre funktionieren soll. Erstklassige
Verarbeitung, denn das sind die Details auf die es letztendlich ankommt um
möglichst lange Freude an einem Stück teurer und zuverlässiger
Hardware zu haben. Also lange Rede kurzer Sinn: Weg mit der Folie....

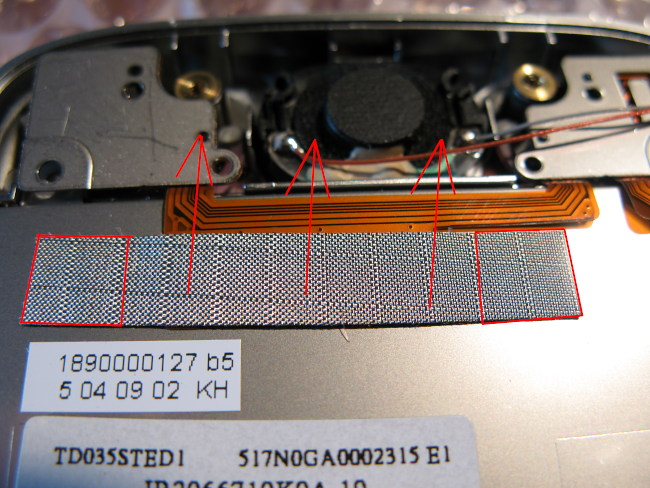

Schritt 20: Abschliessend muss
nun noch die oben markierte geklebte Metall-Matte entfernt werden. Diese
ist im markierten Bereich rechts und links mittels doppelseitigen Klebeband
auf die Rueckseite des TFTs geklebt worden und fixiert nebenbei auch
perfekt den Folienverbinder für die GSM-Funktions LED und natürlich
noch der Kalender-Funktionstaste.
Schritt 21: Nun können
wir -endlich- die beiden oben miteinander verbundenen
Funktions-LED-Tastenkomponete entnehmen welche unten im Tastensockel steckte
und haben freie Bahn für die finale Entnahme des TFT-Displays. Das
TFT-Display lässt sich nun wie oben eingezeichnet sehr einfach aus dem
Frontcover herausheben...
Schritt 22: Oben sieht man
nun den VPA-III komplett zerlegt. Aber Achtung: Die Tastaturplatine ist
Hardware-Seitig auf den VPA-III ausgerichtet und ist nicht universell im
VPA-III und MDA-III einsetzbar/wechselbar. Auf das "warum" komme ich gleich
noch ergängend im Schritt 22/1 zu sprechen. Da wir dieses VPA-III Display
in das MDA-III Gehäuse verplanzen wollen, ist es daher am Sinnvollsten
nur das Display samt der dazugehörigen Hauptplatine auszutauschen. Der
Grund ist einfach: Es gibt vom Blue-Angel drei unterschiedliche TFT-Displays:
Als da wären: ---60H0001800-- und --60H0003300-- und noch das --60H0003800".
Jedes dieser TFT-Displays erfordert eine leicht modifizierte angepasste
Hauptplatine. Sollte der VPA-III und MDA-III identische TFTs aufweisen kann
man alles frei ( bis auf die Tastatur-Platine ) untereinander austauschen
ohne die Hauptplatine mit wechseln zu müssen. Aber wie in diesem konkreten
Fall hier handelt es sich beim VPA-III TFT-Display um ein --60H0003800 TFT
und der defekte QKEK ( MDA-III ) besitzt ein --60H0003300-- TFT. Folglich
muss auch die Hauptplatine als passende Ergänzung zum TFT-Display mit
in das neue Gehäuse wandern... ( wobei das aber auch gesteigert Sinn
macht, denn man nimmt so alle installierten Daten und Applikationen samt
Einstellungen mit in das neuen Gehäuse ! ).
Schritt 22/1: Abschliessnd
noch ein Blick auf die schon im Schritt 22 angerissene Tastatur-Platine für
die Hardwaretasten unten am Gerät. Das Steuerkreuz rechts; links;
oben; unten und Druck auf die Mitte ist gut zu erkennen. Rechts und links
findet man die "Besonderheiten" zwischem dem VPA und MDA-III. Also die beiden
Telefontasten. Ich habe die Bereiche oben mit roten Quadraten markiert.
Da im VPA-III und MDA-III die Telefontasten leicht versetzt liegen, hat man
diesem Umstand mit dieser Universal-Platine Rechnung getragen. SW3 und SW4
resp. SW1 und SW2 sind mit einem "Knackfrosch" bestückt oder auch nicht.
Je nachdem ob es sich um das Modell VPA-III oder MDA-III handelt. Das ist
auch der Grund warum diese Platine bei diesem Umbau nicht mit gewechselt
werden darf...( ausser es handelt sich um identische Geräte ).
So, nun muss man also nur noch das TFT-Display samt Hauptplatine in das
neue Frontcover verbauen und alles in umgekehrter Reihenfolge wieder remontieren
und testen. Viel Spass beim Umbau oder der Modifikation/Instandsetzung Eurer
MDA-III; VPA.-III; QTEK 9090 Modelle...
Achja, fast hätte ich es vergessen:
Herzlichen Glückwunsch, Operation gelungen, Patient lebt
!
Alten PH 26B AKKU Zerlegen und neue
Leistungsfähige Li-Ion Markenzellen einbauen:
An dieser Stelle komme ich auf ein generelles Problem bezüglich der
Verschleissteile zu sprechen, also den Li-Ion Polymer Akku mit der
Typenbezeichnung "PH 26B". Die Firma HTC legt dem BlueAngel ( MDA-III; XDA-III;
VPA-III ) ausschliesslich erstklassige Akkus bei, in denen hochwertige Li-Ion
Zellen der Firma Sony verwendet wurden. Auch wenn diese mehrere Jahre problemlos
funktionieren, sind die irgendwann einmal verschlissen und müssen
ausgetauscht werden. Dummerweise gibt es keine Original-Akkus mehr und selbst
wenn es diese derzeit noch im Handel
als Original Ersatzeil gäbe, wären diese unbezahlbar teuer. Es
gibt zwar im Internet PH26B Akku-Nachbauten aus billigster Produktion für
12-35 Euro ( je nach Kapazitaet ), aber diese Akkus taugen leider nicht
sonderlich viel und deren Standzeit ist keinesfalls mit den der Original
HTC-Akkus vergleichbar oder wenn das nur kurzzeitig. Im grunde kauft man
da nur teuren Müll und wird sich wundern, warum die nach schon 1 Jahr
( oder deutlich füher ) nicht mehr funktionieren und weggeworfen werden
müssen. Also ersetzen wir nun selbst die verschlissenen Zellen unseres
HTC-PH 26B Akkus und zwar mit hervorragenden High-End Zellen und das Ergebnis
ist dann ein runderneuerter Akku, der sogar eine deutlich grössere
Kapazität als die des Original-Akkus besitzt. Und das zu
Kosten,
die deutlich unter denen der Billig-Nachbau-Akkus ( mit deren billigen
Dreckszellen ) liegen. Kleiner finanzieller Aufwand und Top-Leistung ( mit
Leistungsfähigeren Top-Markenzellen ) sollte ansporn genug sein, um
das -was gleich als detailierte Beschreibung folgt- umsetzen zu
können.
An dieser Stelle noch eine ernst gemeinte Warnung:
Nicht fachgerechte "Fummeleien / Basteleien an Li-Ion Akkus" können
Kurzschlüsse und in der Folge sogar Brände und/oder Akku-Explosionen
verursachen. Also wenn das hier jemand nachbauen möchte, geschieht das
wie immer auf eigene Gefahr ( siehe Impressum Page
).
So, nachdem Ihr Euch alle durch obige Warnung in die Hosen gemacht habt,
komme ich zum Austausch der defekten Akku-Zellen. Was steckt in dem PH 26B
Akku alles drin ? Antwort: Primär zwei parallel verdrahtete SONY Li-Ion
Akkus mit jeweils einer Kapazität von knapp 750mAh ( ergibt dann ca.
1490 mAh ). Da diese parallel betrieben werden, funktioniert der Akku auch
dann noch, wenn eine der beiden Zellen total im Eimer ist. Nur dann verringert
sich die Laufzeit des MDA-III um 50%. Und die meisten von Euch kennen das
sicherlich auch. Wenn der Akku also verstirbt, merkt man das indem das Smartphone
nur noch halb so lange wie üblich funktioniert. Der Grund ist, dass
die eine noch vorhandene funktierende Zelle die 3,7 Volt an Strom bereit
stellt. Pro Zelle werden ca. 150 Minuten Geräte-Betrieb sichergestellt,
was bedeutet das man mit einem neuen voll aufgeladenen HTC-Akku zwischen
240 und 310 Min. Dauer-Betrieb realisieren kann ( je nachdem ob man WLAN;
BT und IR zusätzlich laufen hat ). Ist eine Zelle defekt, schaltet sich
unser Blue-Angel ( MDA-III; XDA-III; VPA-III ) nach schon 2 bis 2 1/2 Stunden
aus und bootet plötzlich neu. Und wenn beide Zellen verschlissen sind,
ist nach schon einigen Minuten schluss oder das Gerät bootet
frühzeitig ohne Grund neu ( weil der nötige Strom einfach nicht
mehr geliefert werden kann ).
Was sonst findet man im Gehäuse des PH 26B Akkus ? Unter den vergoldeten
Kontakten liegt am oberen Rand eine Platine die die Ladeströme; Temperatur
; Ladespannung; Überladungsschutz permanent überwacht und regekt.
Es ist sozusagen das Herz und die Sicherheitszentrale des Akkus. Und das
ist vom Akku auch mit das teuerste Teil, drum auch seinerzeit die enorm hohen
Preise der Original-Ersatzakkus von HTC ( und verdienen wollen die auch noch
etwas an dem Zeugs ). Von dieser Lade-Elektronik gehen dann zwei einfache
Kabel ( ein rotes für "+" und ein schwarzes
für den "-" Pol ) zu den beiden parallel verdrahteten Sony Li-Ion Zellen.
Simpel aber wie wir wissen höchst effektiv. Über all
diesen
Dingen sitzt eine Abschirmblech welches mit dem Gerät ( genauer gesagt
den zwei kleinen Kontakten die auf der Tastatur-Platine aufliegen ) unten
am Akku verbunden ist. Dieses Blech resp. die Abschirmung benötigt man
nicht wirklich. Es soll wohl die SIM-Karte vor Eintrahlungen von Aussen
schützen, ist aber wie gesagt final nur ein "ON THE TOP" Gimmick wohl
weil es sich Konstruktiv geradezu mit anbot...
Was benötigen wir nun, um die alten defekten Sony-Zellen auszutauschen
? Nicht viel, denn ausser etwas Mut einem
Lötkolben; ein paar Schraubendreher; etwas
Fingerspitzengefühl; Kleber; Schutzbrille; Elefantenhaut ( Klebefolie
) und etwas isolierten Draht und einer zupackenden Kombizange braucht es
fast nichts. Ohh...und natürlich noch zwei neue passende Li-Ion Markenzellen
inform zweier NOKIA BL4C oder BL5C Akkus. Man mag zu Nokia stehen
wie man will, aber die Qualität der Original Nokia-Akkus ist sensationell.
Das gilt auch für die Preise, denn ein "BL 5C"
oder "BL 4C" Akku mit einer Kapazität von 1020 mAh beim BL5C und 860mAH
beim BL4C Nokia-Akku gibt es beim Händler neu mit Echtsheits-Hologramm
für ca. 5 Euro pro Stück. Also sind wir mit ca.
10 Euro für 2 Nokia-Akkus im Rennen. Eine
kleine Warnung: Keine billigen Nokia-Nachbauten kaufen, nur um 1 Euro
zusätzlich zu sparen, denn die haben fast immer eine andere Bauform
( sind
Kapazitätstechnisch
gruselig ) und passen auch nicht immmer in das PH26B Gehäuse ! Und

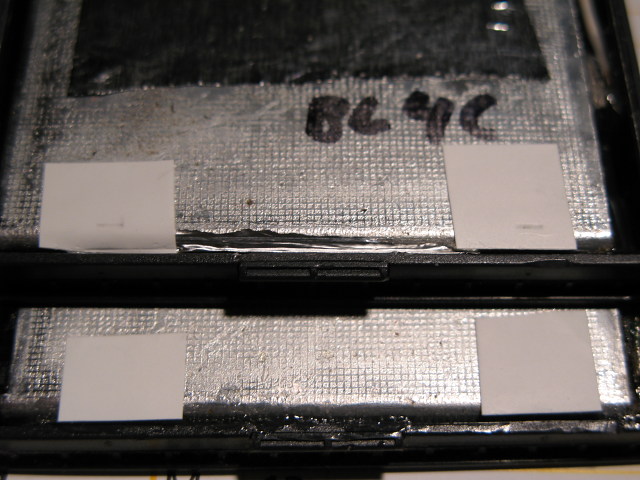

hier ein wichtiger Hinweis: Nachdem die alten Sony-Akkus entnommen wurden,
hat man im leeren HTC-Akkugehäuse exakt Platz für zwei Nokia "BL4C"
oder BL5C" Akkus, also max. 4,3mm Luft im

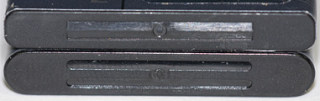

Akku-Deckel. Die Bauhöhe eines 860mAh Nokia
BL4C = 4,3mm und die eines 1020mAh Nokia BL5C
= 5mm. Also etwas dicker, siehe hierzu das Bild mit dem
Grössenvergleich rechts, denn unten liegt der BL5C. Erstere 4,5mm
BL4C Variante bietet fast perfekte Abmessungen, aber mehr als 2*860mAh (
1720mAh ) sind nicht machbar. Letztere 5mm BL5C Variante passt zwar im oberen
Bereich der Ladekontakte sehr gut, aber man muss unten mächtig drücken
um den Akku im MDA verriegelt zu bekommen. Vorteil: Man nutzt 2 mächtige
1020mAh ( 2040mAh ) Zellen ! Das ist das technisch absolute Limit in der
Bauform, denn noch stärkere Zellen gibt es einfach nicht. Eine dritte
hochintreessante Variante wäre ein Mischbetrieb, der auch super passt
und ideal ist. Also einen 5mm BL5C 1020mAH Akku im Bereich oben bei den
Ladekontakten und unten im Bereich der Verriegelung wo der BL5C etwas zu
dick ist einen etwas dünneren BL4C. Das wird dann in Summe 1020+860=1880mAh
ergeben also ein guter Kompromiss darstellen und auch erstklassig passen.
Das wäre eine prima Kompromiss-Losung aus Passform und maximaler
Leistung.
Hier nochmal die 3
Variationsmöglichkeiten:
2 Stück BL4c mit jeweils 860mAh = Kapazität
1720mAh. Passform--->perfekt !
2 Stück BL5c mit jeweils 1020mAh = Kapazität
2040mAh. Passform--->Unten an der Verriegelung passt es nicht
100%ig
1 Stück BL4C mit 860mAh + 1 Stück BL5C
mit 1020mAh = Kapazität 1880mAh. Passform--->Passt auch perfekt
!
Mit 2 dieser 1020 mAh Qualitätsakku-Monster parallel verschaltet
knacken wir die 2040mAh Marke und ich gebe zu bedenken, dass die vorhandenen
Sony-Zellen welche wir gleich entfernen werden zusammen max. 1490mAh an
Kapazität besassen. Nachteil siehe oben, denn dass ist also nur was
für Hemmungslose Typen meines Kallibers, die Testweise alles auf die
Spitze treiben müssen um mal zu testen wie sich das im Laufzeitzuwaches
des MDA´s auswirkt. Ich beschreibe hier also den
Einbau von 2 dicken 5mm BL5C-Akkus und der Variante BL5C und BL4C. Ihr solltet
aber unbedingt zu den viel besser passenden BL4C Akkus
greifen.
Also los gehts, hier nun die detailierte Beschreibung wie alles funktoniert:
Schritt 1: Links im Bild sehen
wir den defekten PH26B Akku. Ich habe zur Verdeutlichung nochmal die Stellen
eingezeichnet ,wo was im Akku sitzt. Punkt 1
zeigt wo die Schirmung und elektrische GROUND-Verbindung ( die
überflüssig ist ! ) mit dem BlueAngel zu finden ist.
Punkt 2 zeigt die Position wo die Lade-Elektronik
im Akku-Gehäuse steckt. Punkt 3 die Stelle,
wo die beiden vorhandenen Sony-Zellen mittels einer primitiven Platine parallel
verdrahtet wurden und der blaue gestrichelte Punkt
4 markiert die Position, an der wir dem Abschirmblech an den Kragen
gehen werden. Vorgehensweise: Als erstes entfernt man den weissen
Aufkleber, denn der lässt sich vom Blech problemlos abziehen. Danach
nimmt man einen feinen Schraubendreher und sucht eine Stelle, in die man
unter das Blech eindringen kann um es vorsichtug anzubebeln. Danach zerscheidet
man das Blech ( Vorsicht--->Metall, man kann sich schnell die Finger schneiden
! ) Stück für Stück um es komplett zu entfernen. Grobmotoriker
werden grosse Freunde an dieser Zerstörungsorgie haben. Keine Angst,
dass ist in 1-2 Minuten komplett entfernt auch wenn man unterwegs Zweifel
haben könnte, dass jemals entfernt zu bekommen. Das geht zum Glück
einfacher als es aussieht...also keine falschen Hemmungen ! Auf dem
Bild oben rechts, sieht man die danach freiliegenden Sony-Zellen. Da links
der Akkus die Verbindungs-Platine sitzt habe ich die Position eingezeichnet
wo man die Akkus vorsichtig aus dem Gehäuse hebeln kann.
Die 4 fetten blaue Punkte markieren den Bereich
unter den Akkus, wo eine Art Gummikleber die Akkus sicher im
Kunststoff-Gehäuse fixiert. Hier sollte man mit etwas Gefühl drangehen,
denn dieser gummiartige Kleber ist anfangs etwas hartnäckig und leistet
erbitterten Widerstand. Aber nicht so, dass sich die beiden Zellen als Block
nicht vom Kunststoff lösen liessen. Ich habe dafür ca. 40 Sekunden
benötigt...
Schritt 2: Nachdem wir das
vorhandene Sony Akku-Pack aus der Unterschalte und dieser Gummiverklebung
gelöst haben, kippen wir es wie im Bild oben gezeigt um 100 Grad aus
dem Gehäuse . Dort sehen wir nun auf der Unterseite - siehe Bild oben
- einen schwarzen ( der MINUS-POL ) und roten ( der PLUS-POL ) Anschlussdraht
welche auf der kleinen Platine des Akkus verlötet wurde und mit weissen
Gummi wegen der Kurzschlussgefahr sicher eingepackt wurde. Diese beiden
Drählte führen zur aktiven Akku-Ladeelektronik welche sich noch
oben in der Stirnseite des Akkus befindet, und die wir dort natürlich
belassen. Schliesslich soll die Elektronik unsere neuen Akkus schützen
und korrekt aufladen und bei Problemen ggf. abschalten.
Schritt 3: Links im Bild habe
ich nochmal die Platine dargestellt an der die Lötfahnen der beiden
SONY-Zellen festgelötet wurden. Diese Platine macht nichts anderes als
beide MINUS-Pole und beide PLUS-POLE der Konfektionierten Akkus auf die Oberseite
zu dem schwarzen ( MINUS ) und roten ( PLUS ) Kabel zu führen. Wenn
man das weisse Gummi vorsichtig abkratzt/wegfummelt und mit einem
Prüfgerät ( darf auch wie im Bild etwas ganz billiges sein ) drangeht,
sieht man das dort ziemlich exakt 3,7 Volt der beiden parallel laufenden
Akkus anliegen. Diese hier sind natürlich im Eimer, da diese leider
keinerlei Kapazität mehr liefern. Nun schnappt man sich einen
Lötkolben und lötet vorsichtig das ROTE und SCHWARZE Kabel von
der Platine und kann das Akku-Pack korrekt in einer Batterie-Sammelbox entsorgen.
Achtung: Bitte dran denken, die alten Lötstellen etwas zu isolieren,
damit die Akku-Sammelboxen nicht durch Kurzschlüsse mit anderen Akkus
womöglich anfangen zu explodieren oder brennen ....ok, weiter
gehts....
Schritt 4: Das oben wird nun
noch benötigt. Also das nun entleerte Akkugehäuse samt der beiden
Kabel und oben im Kopf steckenden Platine mit der Lade-Elektronik. Um nun
gleich die neuen Nokia-Akkus einzubauen die beiden Kabel nach oben wegklappen
und auf der Rückseite mit einem Stück Tesafilm fixieren. Denn wir
brauchen gleich -in dem Bereich wo oben noch die Kabel rumfliegen- jeden
Millimeter und es wäre Fatal wenn die Kabel das leider komplett leitende
Nokia-Gehäuse berühren. Also umklappen und auf der Rückseite
mit Klebeband fixieren. Nun haben wir den freien Platz, den wie gleich dringend
benötigen. Nochmal zur Erinnerung: Ich baue hier gleich zwei dicke BL5C
Brummer ein, und das wird links etwas zu dick. Wenn Ihr BL4C Zellen nutzt
ist alles in Butter und das passt auch wunderbar. Desweiteren teste ich in
kürze noch eine rechts eingebaute 1020mAh BL5C Zelle und links dort
wo´s unten so eng wird und die BL5C zu dick ist eine 860mAh BL4C Zelle.
Also Leute tut Euch selbst einen Gefallen und seit nicht so irre wie ich
es hier bin. Also benutzt gefälligst zwei BL4C Nokia Akkus !
Übersicht: Nun wenden
wir uns den beiden Nokia-Akkus zu, denn diese müssen modifiziert und
leicht angepasst werden. ACHTUNG: Unbedingt eine Schutzbrille aufsetzen,
da wir den Akku gleich mechanisch etwas belasten werden und bei Li-Ion Akkus
kann auch übertriebene Vorsicht niemals schaden. Schliesslich wollen
wir uns nicht die Augen wegsprengen oder Blind werden, falls etwas in die
Hose gehen sollte...
Schritt 5: Nun der wohl leichste
Part. Vorsichtig die Ummantelung des Akkus entfernen. Diese bekommt man wenn
man ganz leicht mit Gefühl ziehend in einem Stück vom Akku runter.
Schritt 6: Nun sollte man sich
eine gute Kombizange und seine Schutzbrille schnappen und vor die Türe
gehen, denn wir werden nun mit sanfter Gewalt den Nokia- Ladekontak-
Kunststoffanschluss entfernen. Hierzu mit der Kombizange homogen das
Kunststoffstück anpacken und vorsichtig dran wackeln. Das löst
sich schnell, aber hängt noch an den gepunkteten Anschlussfahnen. Dieses
reissen wir mit viel Gefühl einfach ab. Oben sieht man dann das Ergebnis
unserer Gewaltorgie. An der Li-Ion Zelle sieht man exakt mittig einen POL,
dass ich der MINUS-Pol. Alles andere auch die Ummantelung dient dem Akku
als Plus-Pol. Je mehr Blech auch in der Mitte am kleinen Minus-Pol
übriggeblieben ist, desto besser, da wir das gleich benötigen.
Rechts das grosse Blech kann man prima als PLUS-Pol missbrauchen. Sollte
bei unserer OP am offenen Herzen draussen vor der Türe etwas passieren,
kann man den Akku notfalls auch auf die Strasse pfeffern un dzuschauen wie
der halbe Häuserbock in Schutt und Asche gelegt wird....smile.
Schritt 7: Um ganz sicher zu
gehen nichts beschädigt zu haben messen wir nochmal schnell nach ob
der Akku funktioniert. Wie ich unter Schritt 6 schon beschrieben hatte, ist
alles am Akku der PLUS-Pol und muss mit dem roten Kabel im Akkudeckel verbunden
werden und nur der kleine Pin oben in der Mitte des Akkus ist der MINUS-Pol.
Dieser wird dann folglich an das schwarze Kabel des leeren Akku-Deckels kommen
müssen. Wie oben im Bild dargestellt, habe ich das sicherheitshalber
nochmal auf den Akku gekritzelt ( Just in Case ) und parallel dazu 100mal
leise gesungen "SCHWARZ in die Mitte, ich fass der Helga von hinten an die
Ti...e" und 50 mal sehr laut "ROT an den Rand; danach geh ich an den
Falkensteiner Strand.....". Litium-Gase lösen das Hirn
auf....upps.....welches Hirn denn ?!
Schritt 8: Nun können
wir unsere beiden Zellen schonmal probehalber in das leer MDA-Akkugehäuse
einsetzen. Wie Ihr oben erkennen könnt, passen die perfekt dort rein.
Nur am unteren Ende ist der BL5C ca. 0,7mm etwas zu dick, aber das intressiert
mich noch nicht, da ich schliesslich herausfinden möchte wie lange man
mit zwei BL5C 1020mAh Zellen am MDA arbeiten kann. Solltet Ihr zwei BL4C
Zellen benutzt haben ( was ich sehr empfehle ) passt das perfekt, denn diese
sind etwas dünner. Dieser Arbeitsschitt dient nun dazu, sich zu
überlegen wie man die beiden Akkus am einfachsten verdrahtet, denn viel
Platz gibt es nicht. Ich habe das ganze wie folgt gelöst...
Schritt 9: Akkus muss man nun
wieder aus dem Gehäuse entnehmen und löten zu können. Die
beiden MINUS-Pole in der Mitte des Akkus habe ich mit einem passend langem
Kabel als erstes verlötet. Danach wurde jeweils ein Kabel aussen seitlich
an das Blech und dem PLUS-Pol gelötet, die nicht länger waren als
das äusserste Ende der Akkus ganz links ( dem Treffpunkt ). Abschliessend
musste nun nur noch die Akkus einlegen und das schwarze Kabel des
Akku-Gehäuses links an den MINUS-Pol in der Mitte zum schon vorhanden
löten und die beiden Kabel des PLUS-POLs mit dem Roten kabel zusammenbraten.
Die Länge des Kabel orientierte sich an zwei Faktoren. Zum einen das
es nicht so lang sein darf das es versehentlich ein Kurzschluss auf der
Lade/Steuer Platione erzeugt und zum zweiten, musste das Ende soweit vom
MINUS-Pol entfernt sein, dass sich die offenen Ende nicht in die Quere kommen.
Somit können die Plus Pol-Leitungen offen liegen da der gesamte
Akku "PLUS" als Polarität besitzt. Nur die kleinen Minus-Pole habe ich
ganz am Ende des Bastellei mittels Kleber vom Rest zusätzlich isoliert.
Einfach; schnell und effektiv, so mag ich das....
Schritt 10: Oben sieht man
nochmal etwas besser wie ich vorgegangen bin. Da ich kein schwarzes Kabel
hatte, nutzte ich kurzerhand als MINUS-POL Farbe einfach ersatzweise ein
WEISSES. Beim Löten unbedingt drauf achten, dass man den Li-Ion Akku
nicht zu sehr erhitzt, denn der kann dabei explodieren ! Also umbedingt mit
Schutzbrille löten und vorsichtig sein. Wenn alles so passt wie man
es sich vorstellt, sollte man unbefingt die beiden mittigen MINUS-POLE und
Lötungen sichern. Zum Beispiel durch einen Tropfen guten Kleber der
ein verrutschen des Kabels verhindert, selbst wenn sich die Lötverbindung
mal lösen sollte. Denn dann bestünde aktute Kurzschlussgefahr.
Im untersten Bild sieht man prima gur wie ich vorgegangen bin. Mit dem weissen
Kabel habe ich beie MINUS-POLE verbunden und an der linken Zelle das schwarze
Minus-Kabel zusätzlich angelötet. Die roten Plus-Strippen führen
beide roten Kabel nach links bis etwa zum Ende des links liegenden Akkus.
Ganz links habe ich dann beide rote Kabel samt dem roten Akku-Gehäusekabel
miteinander verheiratet. Die Verbindung steht, aber noch sind wir nicht
fertig...
Schritt 10/1: An dieser Stelle
möchte ich auf die wohl interessanteste Variante BL5C & BL4C eingehen.
Oben im Bild links ist der dicke BL5C Akku zu erkennen und rechts der
dünnere BL4C Akku. Wenn man beim zerlegen des BL4C Akkus die Lötfahne
des PLUS-POLs komplett abreisst ( was leider sehr schnell passiert ) gibt
es keine Chance ein Kabel irgendwo an das Gehäuse zu verlöten.
Die Gefahr ist einfach zu gross das aufgrund der Löt-Hitze der Akku
explodiert. Dieses ist aber kein Grund den Akku wegzuwerfen, denn ich habe
einen Weg ersonnen, der alternativ wunderbar funktioniert und einem nebenbei
viel Lötarbeit erspart ( siehe Schritt 10 ). Hierzu einfach ein Kabel
an die beiden mittigen MINUS-POLE löten und diese miteinander verbinden.
Da die beiden Akku-Gehäuse prima Stromleiter sind, kann man die Verbindung
auch mittels eines Stücks ALU-Folie ( in jedem Haushalt vorhanden )
herstellen und ein ca. 3 cm breites Stück zurechtschneiden, welches
man unter die Akkus legt und von der Länger her so dimensioniert, dass
man die Folie umklappen kann ( siehe Bild oben ). Wichtig ist hierbei, dass
die Unterseite der beiden Akkus von Kleberesten ( die isolierend wirken
würden ) restlos mittels Etikettenlöser befreit und reinigt. So
"eingepackt" wird die Verbindung des PLUS-POLs über die Alu-Folie
hergestellt. Man muss dann nur noch das ROTE Kabel an die äusseren
Lötfahnenrest des BL5C anlöten und die Sache wäre somit auch
elegant erledigt. Einfacher & Effizienter geht es einfach nicht und das
funktioniert wunderbar. Damit die ALU-Folie nicht verrutscht und einen
Kurzschluss verursachen kann, einfach die Folie unten im Akku-Kunststoff
Gehäuse einkleben. Wer noch eins oben drauf setzen möchte, punket
die beiden Akkus mit 2-3 Topfen Kleber mit einem weiteren kleinen leitenden
Stück ALU-Folie zusammen.

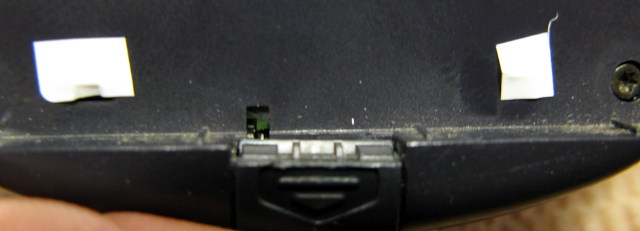

Schritt 11: Wir wissen das
die Metallgehäuses des Akkus komplett PLUS sind und dadrauf ergibt sich
nun das Problem, mit der HTC-Schirmung welche im MDA auf Masse liegt, also
MINUS. Wenn wir den Akku ungeschützt in den MDA Packen gibt es einen
Kurzschluss und es geht höchstwahrscheinlich die Ladeelektronik Platine
im Akkugehäuse flöten. Also müssen wir das Problem zwingend
entschäften. Ich habe daher die beiden Masse-Kontakt Federn abgeklebt
und zusätzlich im Bereich des Akkus auch eine Klebefolie aufgeklebt.
Das schafft dann doppelte Sicherheit ! Das muss UNBEDINGT VOR DEM ERSTEN
EINSETZEN IN DAS GERÄT GEMACHT WERDEN ! Es darf keinesfalls eine der
Federn in direkten Kontakt mit dem Nokia-Akku Gehäuse kommen. Also isoliert
das beidseitig anständig ab...
Schritt 12: Jetzt den Akku
in das Gerät einsetzen. Oben im Bild erkennt man gut, dass der 1020mAH
BL5C-Nokia-Akku in diesem Bereich viel zu dick ist. Aber das war bei mir
nur ein Test um mal zu schauen was maximal möglich ist. Bei Euch wird
das ganze natürlich mit den 2 BL4C-Akkus oder der BL5C & BL4C
Kombination anständig aussehen und passen, denn die beiden BL4C sind
einiges dünner als der dicke BL5C Klotz. Ich selbst habe die
Mischbestückung "oben der dicke 1020er" und unten der dünne "860er"
getestet und bin begeistert. Nun wird es aber Spannend...

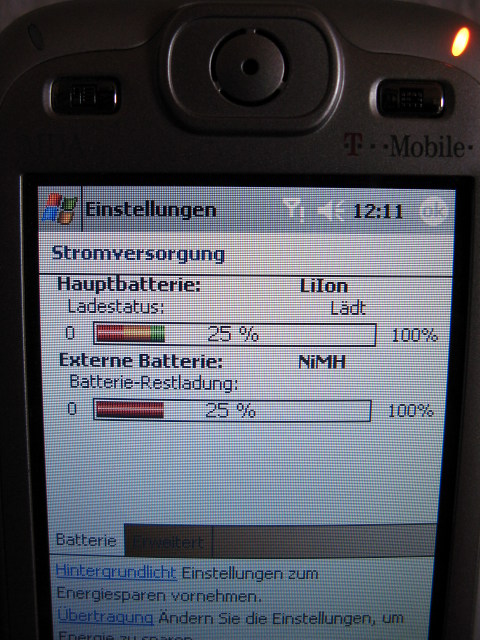

Schritt 13: Nun stellen wir
den Akku ins Cradle und die Ladeleuchte beginnt zu leuchten. Wie auf dem
Bild oben zu erkennen sind die Nagelneuen Akkus natürlich nicht voll,
aber das wird sich gleich ändern, da der Ladebalken so wie wir es kennen
und lieben immer weiter in Richtung 100% wandern wird. Durch die grössere
Kapazität, dauert das Ladevorgang aber minimal länger als das was
wir vom HTC-Original Akku gewöhnt sind. Das kann uns aber recht sein.
Nachdem die Akkus voll waren und die Ladeleuchte auf GRÜN umschaltete,
war ich gespannt was dieser noch jungfräuliche Akku an Leistung bei
seinen ersten Test-Duchläufen erbringt. Hierzu habe ich mein
Akku-Standardtestverfahren genutzt. Also einen MDA-III mit Windows Mobile
2003SE Firmware; Display auf voller Kraft DAUERLEUCHTEN und Infrarot-Modul
angeschaltet bis die 20% Akku-Warnung erscheint und stoppe diese Zeit mehrmals.
Hier die End-Ergebnisse meiner Durchläufe und getesteten
Akku-Varianten:
Erste Testkombination: "2 Stück BL5C 1020mAh (2040mAh)
Nokia Akkus":
Ein guter HTC-Akku 1490mAH schafft bei meinem
Gerät zwischen
260 und 280
Minuten bis die 20%
Akku-Warnung erscheint.
Die NOKIA-Akku´s 2040mAh schaffen
exakt 326
Minuten ehe die 20%
Akku-Warnung aufblitzt.
Bis zur 10% Akku-Warnung mit Absenken
der Hintergrundbeleuchtung
vergingen exakt 370
Minuten und bis zum finalen
Ausschalten des MDA-III bei exakt
0% Akkukapazität dann
439 Minuten ! Man sollte
noch erwähnen, dass keinerlei Abschaltung vor den 0% stattfand, was
sehr positiv ist. Soll heissen, die Kapazität steht einem komplett in
einem Stück zur Verfügung und das geht somit in Ordung ! Nachteil:
Wie oben schon in der Anleitung beschrieben, ist die Akkuverriegelung unten
am Akku problematisch, wegen der unten liegenden 5mm dicken
Akku-Zelle.
Zweite Testkombination: "1 Stück BL5C 1020mAh und 1
Stück BL4C 860mAh Nokia":
Ein guter HTC-Akku 1490mAH schafft bei meinem
Gerät zwischen
260 und 280
Minuten bis die 20%
Akku-Warnung erscheint.
Die NOKIA-Akku´s 1880mAh schaffen
exakt 315
Minuten ehe die 20%
Akku-Warnung aufblitzt.
Bis zur 10% Akku-Warnung mit Absenken
der Hintergrundbeleuchtung
vergingen exakt 357
Minuten und bis zum finalen
Ausschalten des MDA-III bei exakt
0% Akkukapazität dann
422 Minuten ! Man sollte
noch erwähnen, dass keinerlei Abschaltung vor den 0% stattfand, was
sehr positiv ist. Soll heissen, die Kapazität steht einem komplett in
einem Stück zur Verfügung und das geht so wie es ist absolut in
Ordung ! Vorteil: Wenn man den dünneren BL4C Nokia Akku unten in das
Akkugehäuse einbaut, passt diese Akku-Kombination
perfekt.
Fazit
der Akku-Tests:
Die Kombination <<<BL5C &
BL4C>>> (zusammen 1880 mAh ) ist minimal Leistungsschwächer,
als die Kombination aus zwei <<<BL5C>>> Zellen (zusammen
2040mAh). Was den Mischbetrieb der leicht unterschiedlichen Zellen angeht,
gibt es Ladungsseitig keine Probleme. Die Nokia-Zellen werden nichtmal warm.
Also darf man wohl dieser Bestückung BL5C & BL4C aus zwei Gründen
den Vorzug geben: Hohe Kapazität; problemloses Ladungsverhalten und
besonders wichtig 100% Passgenau. Denn zwei BL5C Zellen führen im unteren
Bereich des Akku-Gehäuses zu einem Platzproblem, da sich der Akku nur
mit Kraft im MDA-III verriegeln lässt. Wenn man oben im Akkugehäuse
eine BL5C verbaut (der passt dort problemlos) und unten den zweiten 1mm
dünneren BL4C, hat man sowohl von der Kapazität her als auch von
der Passgenauigkeit die wohl perfekte Kombination.
Zwei "BL4C" gehen natürlich auch, aber
die Standzeiten in dieser Kombination sind dann aufgrund der 1720mAh leicht
reduziert, liegt aber über denen der HTC-Standard Akkus.
Also wenn Ihr das technisch maximale bei hoher
Passgenauigkeit aus dem Akkus rauskitzeln wollt, solltet Ihr "BL5C &
BL4C" kombinieren. Ich habe die Messergebnisse oben mit zwei Selbstbau
Nokia-Sets mehrfach gegengeprüft um Fehler oder Zufälle auszuschliessen
!
Schritt 14: Nachdem alles super
läuft, sollte man den Akku entfernen und intern im Bereich der
verlöteten Kabel mechanisch an den Lötanschlüssen verkleben.
In diesem Schritt heben wie die Akkus leicht an und verkleben diese unten
mit der Kunststoffschale und lassen den Kleber unter Durck aushärten.
Danach können die sich nicht mehr bewegen und müssten mit
Gewalt aus der Schale gebrochen werden.
Schritt 15: Nachdem die Akkus
unten in dem Gehäuse verklebt wurden, rücken wie unseren
Lötungen auf die Pelle. Hier ist wichtig, dass der Akku-Packs keine
Kapazität mehr besitzen darf. Also unser Akku-Pack im MDA-III
möglichst solange entladen wird bis sich das Grät selbstständig
ausschaltet. Warum ? Einige Kleber sind im flüssigen Zustand leitend
und sorgen dafür das besonders im mittigen Bereich des MINIS-POLS
Ströme fliessen lassen also durch den Kleber ein tenp. "Kurzschluss"
verursacht wird. Das erkennt man unter anderem dadran ,dass eingebrachter
flüssiger Bastelkleber in exakt diesem Bereich anfängt minimal
Blasen zu werfen weil da eine Reaktion stattfindet. Je geringer die
Akku-Kapazität, desto geringer die Reaktion durch den Kleber. Dennoch
ist es wichtig diesen sensiblen Bereich pysikalisch zu sichern. Wer Heisskleber
oder andere Superschnell aushärtenden Kleber besitzt, kann auch diese
in diesem Bereich verwenden. Ich habe das Problem dahingegehend gelöst,
dass ich normalen Bastelkleber eingebracht habe und direkt danach den Akku
auf eine Heizung verfrachtet habe. Denn der Kleber ( resp. die flüchtigen
Inhaltsstoffe ) sind nur im noch flüssigen Zustand minimal ( aber halt
sichtbar ) leitend. Je schneller der Kleber aushärtet desto besser.
Und das geht auf der warmen Heitzung nunmal am schnellsten.
Schritt 16: Als Alternative
zu Schritt 11 empfehle ich diese Vorgehensweise. Wie wir aus Schitt 11 bereits
wissen, dürfen die beiden Abschirmkontakte des MDA-III keinesfalls mit
den Akku-Gehäusen in Kontakt kommen. Also anstatt nun die Kontakte des
MDA-III gegen diese Gefähr zu isolieren ( siehe Schritt 11 oben ) habe
ich mit 2 Stück dünnen aber sehr robusten Klebefolien den Akku
exakt dort isoliert. Das hat den Vorteil, dass man den Akku wahlfrei in mehrere
MDA-III einbringen kann ohne Angst zu haben das es da einen Kurzschluss gibt
und es die Ladeeletronik des Akkus zerstört. Das Funktioniert aber nur
bei den "BL5C und BL4C" Varianten. Also denen, wo unten am Akku in der Nähe
der MDA-Verriegelung Platz ist diese 2 kleinen Stücke ISO-Folien
aufzukleben. Oben im Bild beim obersten Akku-Pack erkennt man die Spuren
wo die MDA-Kontakte auf der Klebefolien aufliegen ( diese beiden horizontalen
grauen Striche ). Also ganz aussem am untersten Rand.
Schritt 16: Abschliessend ein
wenig Akku-Kosmetik. Hierzu habe ich ganz normales Backeband ( "Tesa"
Kartonklebeband ) genommen; das passend zurecht geschnitten un alles sauber
abgeklebt. Der Vorteil es TESA-Paketklebebands ist, das dieser zum einen
hervorragende Klebeeigenschaften gesitzt und dabei auch vergleichsweise
dünn ist, also kaum aufträgt. Wenn das geschehen ist, kann man
den MDA-III Akkupack in den MDA-III einlegen; aufladen und ganz normal über
Jahre benutzen. Wenn der dann mal irgendwann nach mehreren Jahren verschlissen
ist, schmeisst man alles komplett weg...
Operation gelungen, an dieser Stelle wie
immer ein: !!! Herzlichen Glückwunsch
!!!

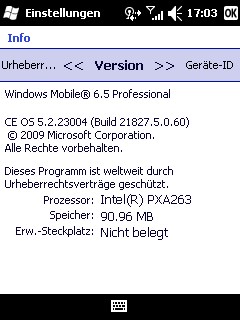

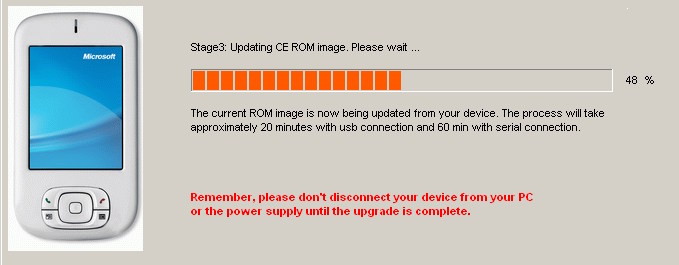

Firmware Update Windows
2003SE auf Windows Mobile 6.5.3 Professional
Vorab:
Warum sollte man ein Firmware-Update auf dem MDA-III; VPA-III; XDA-III; Qtec
9090 ( HTC Blue Angel ) durchführen bzw. was bringt einem das ?

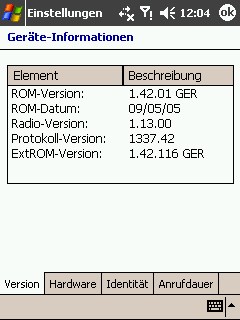

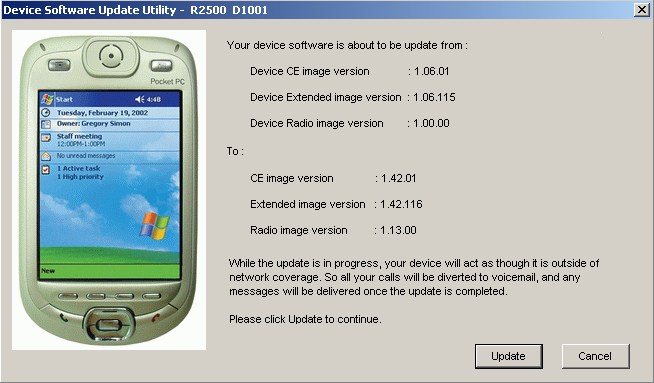

Antwort: Der MDA-III wird nur bis zur Version 1.42 ( Windows Mobile 2003SE
); Radio Version 1.13 ( Telefon-Firmware ) unterstützt und ist ist somit
Firmwareseitig schon mehrere Jahre alt. Alle aktuellen derzeit im Handel
erhältlichen Smartphones nutzen des Betriebssystem Windows Mobile 6.x
und im Vergleich zu dem alten Windows Mobile 2003 Betriebssystem ist das
natürlich eine Offenbahrung. Nicht nur weil man damit in die Lage versetzt
wird alles an aktueller Software zu installieren und drauf laufen zu lassen,
sondern weil ich die Funktionen von Windows Mobile 6.5 so umfangreich und
druchdacht sind, dass es wirklich Spass macht und einen so in das Jahr
2009 katapuldiert und mit den aktuell im Handel erhältlichen teuren
Geräten gleichzieht und sogar das IPhone von Apple alt aussehen
lässt.

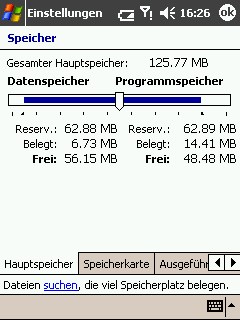

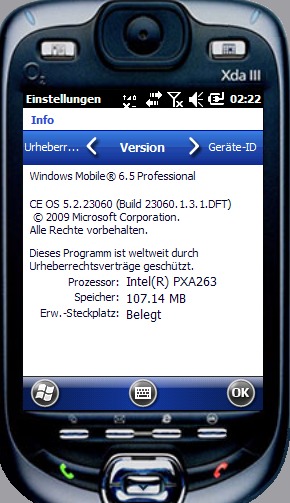

Der MDA-III hat mit 128 MB ausreichend viel Speicher; einen sehr schnellen
mit 400 Mhz getakteten Prozessor ( der auch übertaktet super läuft,
sonfern man bei Spielen etwas mehr Dampf benötigt ) und war seiner Zeit
technologisch im Jahr 2004 um mehrere Jahre voraus. Dieser technische Vorsprung
ist so gewaltig, dass einem Betrieb unter Windows Mobile 6.5 absolut nichts
im Wege steht.
Was macht Windows Mobile 6.5 so besonders ?
Antwort: Eine Vielzahl an Funktionen und Möglichkeiten stehen einem
mit Windows Mobile 6.5 schon schon Haus aus komplett offen und wie oben schon
geschrieben wurde fast nur noch neue Programme für moderne 6.x
Betriebssysteme entwickelt. Einer der interessanten Features von Windows
Mobile 6.5 ist aber, dass die Daten selbst nach einem Kaltstart Speicherresistent
vorhanden bleiben und die Kompatibilität mit Windows 5.0 Applikationen
extrem hoch ist ( fast alles was unter WM5.0 läuft, funktioniert auch
unter WM6.5 ). Weitere Unterschiede zwischen WM2003 und WM6.5 wären
zum Beispiel:

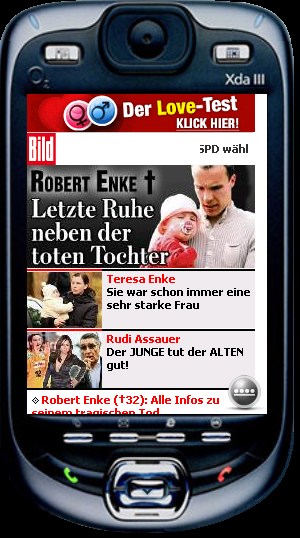

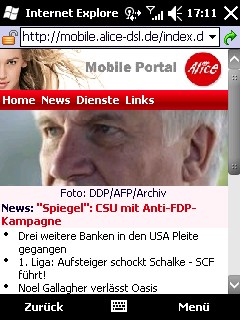

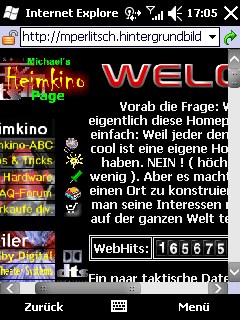

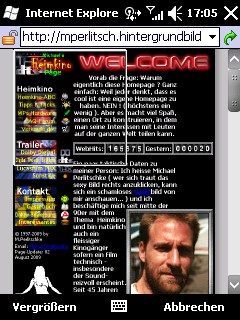

Internet-Browser heißt nun "Internet Explorer
Mobile" und ist in der 8.x Version vorhanden
Eine neue Version von „Office Mobile“
inkl. PowerPoint Mobile
inkl. Ecxel Mobile samt graphischer Fähigkeiten
Word Mobile kann Tabellen und Graphiken darstellen
Windows Media Player 10 Mobile
Bild- und Videopaket, das die Verwaltung von Bildern
und Videos zusammenfasst
Virtueller GPS-Port für parallelen Zugriff mehrerer
Programme auf die GPS-Daten
QWERTY-Tastaturunterstützung ist
standardmäßig enthalten.
Möglichkeit, Fehler zu melden, ähnlich wie
in aktuellen Windows-Systemen.
ActiveSync 4.0, bis zu 10–15 % schneller bei der
Synchronisation
Nichtflüchtiger Speicher der Pocket PCs wird nun
auch für flüchtige Daten genutzt, was die Lebensdauer der Batterie
steigern soll. Bisher wurden bis zu 50 % (genug für 72 Stunden) der
Batteriekapazität reserviert, um Daten im flüchtigen RAM-Speicher
zu halten.
IP-Telefonie
Verbesserte Suchfunktion im Gerät
Verbesserte Suchfunktion mit online Zugriff auf Exchange
2007
HTML-Unterstützung in Mails
globale Adressbücher (Exchange 2007)
Integrierte Updatefunktion, Optimierung für den
Abgleich mit Windows Vista
Verbesserte native Unterstützung der PC-Dateiformate
Microsoft-Word, -Excel und -Powerpoint
Unterstützung von AJAX,
Abwärtskompatibilität zu Windows-Mobile 5.0 Applikationen,. NET
Compact Framework 3.5 kann installiert werden
Integration von „Windows Live“ und
„Maretplace“ möglich
Speicherkarten-Verschlüsselung (AES) und
Notfall-Datenlöschung aus der Ferne
Vereinfachte Verwaltung von Zertifikaten
Verbesserter Passwortschutz (Gerätesperre)

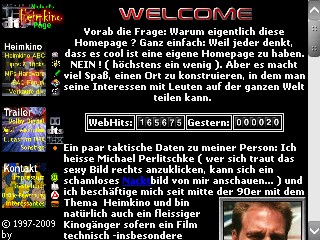

Freies Drehen der Bildschirmausgabe möglich
„Information Rights Management“ zum Schutz
sensibler Daten
Ultamoderne Bedienoberfläche ( besser als die
des IPhones )
Der MDA-III ist unter Windows Mobile 6.5.3 auch als
USB-Wechseldatenträger erkennbar und nutzbar
etc.p.p. ( es halt sich also seit Windows Mobile 2003
bis hin zu Windows Mobile 6.5.3 Brutal viel zum positiven geändert !
)
Was die Geschwindigkeit vor und nach dem Update von "Windows Mobile 2003SE"
und "Windows Mobile 6.5" angeht, konnte ich keine wirklich segnifikanten
Unterschiede feststellen. Soll heissen: Windows Mobile 6.5 läuft von
einer etwas längeren Bootphase mal abgesehen, extrem flott und sogar
deutlich stabiler als das alte WM2003SE und obige Unterschiede habe
zumindest mir mehr als ausgereicht meine "Windows Mobile 2003SE" Version
durch die "Windows Mobile 6.5.3 Professional" zu ersetzen. Insbesondere auch
weil man sogar dem IPhone weit überlegen ist. Warum ?
Am 16. Februar 2009 stellte Microsoft auf dem Mobile World Congress in
Barcelona das neue Windows Mobile 6.5 Betriebssystem der Weltpresse vor.
Das neue Windows Mobile unterscheidet sich von den Vorgängerversionen
durch ein elementares Feature. Und zwar das man nun keinen Stift mehr für
die Bedienung benötigt, denn die verschiedenen Applikationen sind in
Wabenform auf dem Desktop angeordnet, dadurch weiter auseinander und wie
vom IPhone oder dem G1 gewohnt, mit nur einen Finger anwählbar sind.
Der neue Startbildschirm ( der -HEUTE- Screen ) von Windows Mobile stellt
alle wichtigen Informationen wie neue Emails und SMS, verpasste Anrufe und
Kalendereinträge sofort dar. Ausserdem besitzt dieses Betriebssystem
einen hervorragenden Internet-Explorer 8.x und eine herrlich einfache Steuerung
etc.p.p. Und Windows Mobile läuft auch auf dem MDA-III hervorragend.

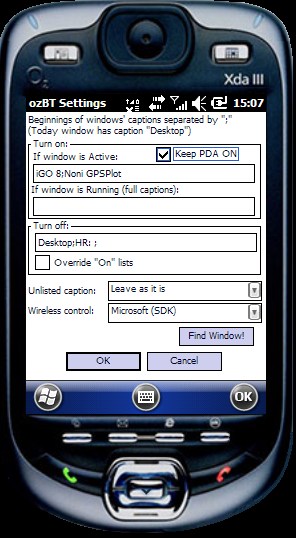

Ihr glaubt das nicht ? Hier ein Promotion-Video und direkt drunter ein paar
Screen-Shots die ich von meinem MDA-III und installiertem deutschem
Windows-Mobile 6.5 -welches übrigens super funktioniert- und Windows
Mobile 6.5.1 geschossen habe:

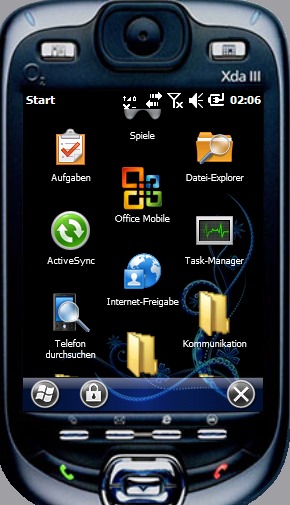

Und hier nun ein paar alte WM 6.5 Screenshots (die WM 6.5 Firmware
unten ist NEU und von 2010 ), das die MDA-III Hardware auch unter 6.5
funktioniert:

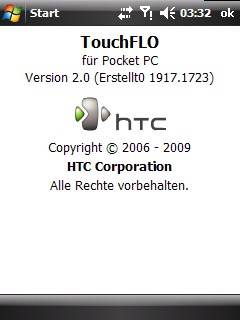

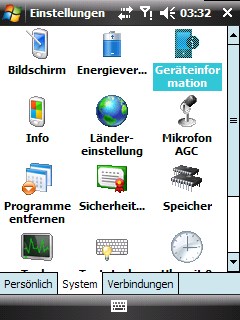

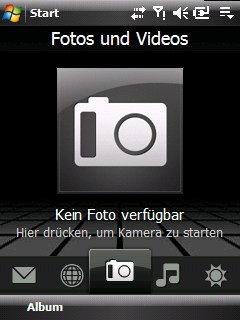

Und hier nun der Beweis inform einiger Screenshots, das auch Windows
Mobile 6.1 Deutsch inkl. Manila 2D mit der MDA-III Hardware super
funktioniert:

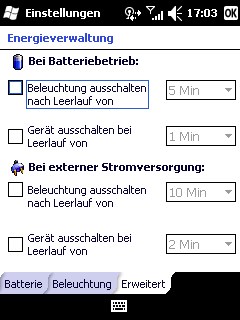

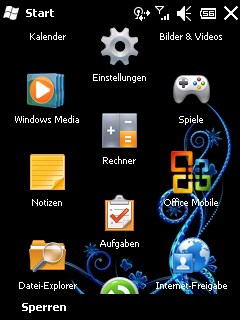

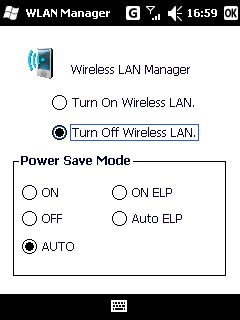

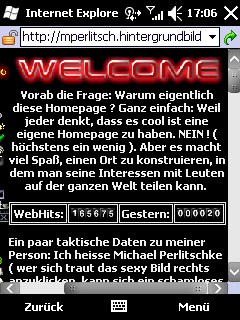

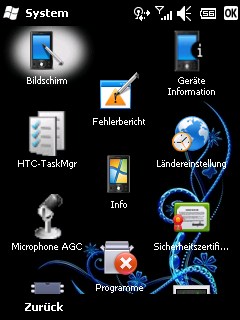

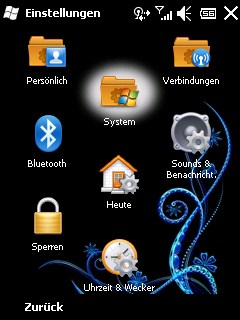

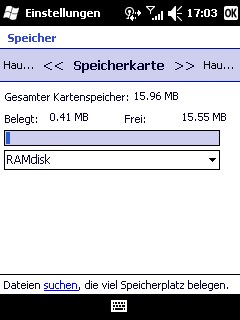

Und hier nun der Beweis inform einiger Screenshots, das auch Windows
Mobile 6.5.3 Deutsch mit der MDA-III Hardware super funktioniert:
Wie muss man nun also vorgehen resp. welche Schritte sind nötig um
die deutsche "Windows Mobile 6.5.3 Professional" in den MDA-III
zu "pumpen" um diesen dann zu einem Top-Aktuellen Smartphone resp.
IPhone-Killer zu verwandeln ? Hier die Anleitung (
bitte Impressum-Page beachten, denn für
Schäden oder Software die man hier Downloaden kann übernehme ich
keine Hafung. Wenn etwas in die Hose geht und Ihr aus Eurem schicken MDA-III
einen besseren Briefbeschwerer macht, ist das nicht mein Problem
). Ich beschreibe hier ausschliesslich die Vorgehensweise, so wie ich es
mit meinem MDA-III und VPA III und der deutschen WM 6.5.3 Prof. Firmware
durchgeführt habe. Hier die benötigen Programme/Firmware:
Hier die benötigte Software und Firmware
zum Download für den MDA-III:
ROMUPDATE
( Komplette ROM-Sicherung auf SD-Speicherkarte. Für den Supergau und
absolute Notfälle ! )
Derzeit das aktuellste
Windows Mobile ( Build 28244 ) 6.5.x ROM Multi-Language
ROM 6.5.X in Deutsch; Englisch; Russisch; Italiänisch; Spanisch; Polnisch
oder Arabisch ). Fantastisch schnell; sehr stabil und voller toller Funktionen.
Auch Titanium Weather findet sich im Archiv und lässt sich nachinstallieren.
Nebenbei lässt sich das Speicher-Managment hier nachträglich
verändern. Derzeit wohl das Ultimative und beeindruckenste "State of
the Art" ROM für den BA . Stand 11/2010 !
Erklärung zu obigen fünf WM 6.x Versionen:
WM 6.5 Build 21888 = Für alle Personen denen kompromisslose
Kompabibilität und Stabilität auch alter Programme extrem wichtig
ist ! WM 6.5.3 Buld 28205 = Für alle Personen die ein grundsolides und
aktuelles ROM nutzen wollen. WM 6.1 Build 21056 & Manila 2D = Für
Leute die maximale Akku-Laufleistung samt einem blitzschnell stabil
operierendes Betriebssystem benötigen. WM 6.5.5. inkl Manila 2D ist
für alle, die das Allerbeste und neuste in Ihrem Gerät nutzen
mögen ( eine fantasisch gutes ROM ). Eine Sonderstellung nimmt
aber das in obiger Liste letzte ROM ein, denn dieses ist
wahrscheinlich sogar mit das Beste was es für den BA gibt und zudem
auch noch 8 Sprachig. Alle 5 oben Downloadbare WM 6.x Betriebssyteme sind
erstklassig und vom Entwicklungsstand her aus dem Jahr: Juni &
Februar 2010 ! In der gleich folgenden Anleitung wird die Installation der
Version "Wndows Mobile 6.5.3" beschrieben ! Die Vorgehensweise für Windows
Mobile 6.5 oder 6.1 & Manila 2D ist aber identisch ! Das bedeutet man
kann alle ausprobieren, muss aber nach jedem neuen Flashen aber zwingend
ein Hard-Reset durchführen ( siehe Arbeitsschritt 13 !!!
).
Arbeitsschritt 1: Backup der
aktuellen Firmware auf eine SD-Speicherkarte ! Da wir unseren MDA-III (
gilt für alle Modelle mit Modell-Kennung:
---PH20B--- ) gleich dauerhaft mit
einem
neuen Betriebssystem "beschicken", sollte man zuvor das noch genutzte ROM
einem Backup unterziehen, damit falls etwas in die Hose geht dieses ROM wieder
eingespielt werden kann. Desweiteren sollte man alle vorhandenen sensitiven
Daten unter Windows Mobile 2003 sichern. Also die Email-Konfiguration ;
Einstellungen; Briefe; Bilder und anderen einem wichtige Dinge entweder notieren
oder umkopieren. Nun aber zum ROM-Backup auf SD-Karte um ein Notfall-Medium
für dem Worst-Case Fall liegen zu haben. Hierzu oben
"ROMUPDATE" runterladen und entpacken. Dann
eine leere SD-Speicherlkarte ( 256; 512 oder 1 GB ) in den SD-Slot des
Gerätes stecken.
Arbeitsschritt 2: Nachdem die
SD-Karte im SD-Kartenslot liegt, muss vor dem Einstecken des Gerätes
ins Cradle UNBEDINGT Active-Sync deaktiviert
werden. Hierzu mit der rechten Maustaste unten in der Taskleiste auf
das weisse runde Actice-Sync Logo klicken und dann
"Verbindungseigenschaften" auswählen. Im
nun folgenden Fenster die beiden Einträge
"USB-VERBINDUNG ZULASSEN" und "VERBINDUNG ZU FOLGENDEN
ANSCHLÜSSEN ZULASSEN" deaktivieren. Danach "OK" anklicken und
schon haben wir Active-Sync schlafen gelegt. Danach den MDA-III in den
Bootloader-Modus ( siehe Arbeitsschritt 10 )
versetzen.
Arbeitsschritt 3: Jetzt den
MDA ins Cradle stecken und wie erwartet, passiert nichts. Active-Sync bekommt
nun von dieser Aktion nichts mehr mit was auch gut so ist. Jetzt starten
wir auf dem PC das Programm "ROMUPDATE.EXE"
und aktivieren als Schnittstelle den Eintrag
"WCEUSBSH001" ( alle anderen Einstellungen bleiben
unverändert ) und klicken auf "OK". Im folgenden Fenster haben wir nun
eine Verbinung zu unserem MDA-III hergestellt und müssen nun nur noch
die Geräte-ROMs auf die SD-Karte im Gerät umkopieren lassen. Dieses
funktioniert mit dem Befehl "d2s 80000000
02000000". Es dauert eine Zeit bis dieser abgearbeitet wurde, also
geduldig sein. Danach gehts mit folgenden Befehl weiter:
"d2s 60000000 00300000 sd a". Auch hier
geduldig sein und warten. Und da alle guten Dinge bekanntlich -drei- sind,
abschliesend der dritte Befehl welcher wie folgt lautet:
"d2s 70000000 01080000 sd a". Warten
und FERTIG ! Zu kompliziert ? Ok, hier die Vorgehensweise etwas plastischer
inkl. dem Krempel den uns der MDA-III da um die Ohren bratzt:
USB>d2s 80000000 02000000
SD:Waiting for card insert.........
CMD3 for SD, it's OK, ready to get RCA from response.
SDCARDD2S+,cStoragePlatformType=FF
***************************************************************************************************
Store image to SD/MMC card successful.
USB>
USB>d2s 60000000 00300000 sd a
SD:Waiting for card insert.........
CMD3 for SD, it's OK, ready to get RCA from response.
DOCInfoTableinitHW+
Binary0:dwSize=80000
BINFS0:dwSize=0
FAT0:dwSize=1000000
FAT1:dwSize=2BA0000
All:dwSize=3C20000
******************************************************************
Store image to SD/MMC card successful.
USB>
Nun entnehmen wir den MDA-III wieder aus

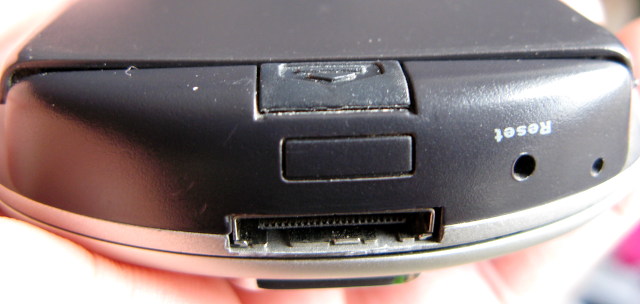

dem Cradle; führen ein Software-Reset durch
( Stylus unten links in das Loch stecken ) aktivieren
am PC wieder Active-Sync und legen die SD-Karte
mit dem Geräte-ROM Backup an einen sicheren Ort den wir hoffentlich
niemals aufsuchen werden. Es ist halt auch psychologisch immer ein beruhigendes
Gefühl für den absoluten Notfall von seinem Gerät ein SD-Image
liegen zu haben. Achja, wie bekommt man das eigentlich wieder eingespielt.
Ganz einfach: SD-Karte in den SD-Slot stecken; das
Gerät
in den Bootloader-Modus versetzen ( dazu komme ich später noch ! ) und
dann wird man nach ein paar Sekunden gefragt ob man das Image-Flashen
möchte. Aber wie gesagt: Hoffen wir mal, die SD-Karte niemals benutzen
zu müssen. Nach soviel Sicherheit können wir uns nun weiter an
die Arbeit machen, denn viel haben wir bis zum jetzigen Stand nicht geschafft.
Also weiter zu Schritt 4....
Arbeitsschritt 4: Nun prüfen
wir unsere Radio-ROM welches hoffentlich die Version 1.13 ( die letzte offizielle
Radio-ROM Version ) anzeigt. In meinem VPA-III lag diese Radio-ROM Version
vor, also musste ich nicht nach einer offiziellen "Vodafone
Firmware" suchen. In meinem MDA-III sah die Sache schon etwas anders
aus, denn da lag nur die uralte Radio-ROM Version 1.00 vor ( siehe Bild rechts
) und war somit nicht aktuell und musste mittels der "1.42
Telekom-Firmware" auf den aktuellen Stand gebracht werden. Was aber
ist das Radio-ROM ? Dieses ist primär für die Telefoniefunktionen
verantwortlich, aber das ist auch für BlueTooth und dessen BT-Stack.
Unter anderen behebt die Radio-ROM Version 1.13 auch das lästige Problem
der "Sprachaussetzer" wenn man mit einem BT-Headsets telefoniert. Und da
die Windows-Mobile ROMs keine Radio-ROMs mit übertragen, machen wir
das mit der ganz regulären Firmware der Geräte-Hersteller. Wie
das geht, wird jetzt beschrieben. Sollte hier jemand schon das Radio-ROM
1.13 besitzen, besteht bei den nun kommenden Arbeitzsschritt 5 kein
Handlungsbedarf resp. dieser darf übersprungen werden, sodass man dann
bei Arbeitsschritt 6 wieder einsteigt...
Arbeitsschritt 5: Als erstes
ziehen wir uns oben die MDA-III Telekom-Firmware 1.42
auf den Rechner um diese danach zu entpacken. Dann liegt eine Datei
mit dem Namen "ba-tmde_14201_116_11300_ship.exe"
auf dem Computer und nun stecken wir unsere MDA-III
mit vollgeladenen Akku ins Caddle und lassen Active-Sync ganz normal
eine Verbindung mit dem MDA-III herstellen. Nachdem die Verbindung hergestellt
wurde ( zu erkennen an dem grünen Active-Sync
Logo in der Taskleiste ) starten wir obige
Datei durch einen Doppelklick. Folgendes Fenster erscheint:
Es wird uns im ersten Dialog angezeigt, was wir haben ( das wissen wir
ja sowieso ) und was wir erwarten dürfen. Uns geht aus nicht um die
bessere Windows Mobile 2003SE Firmware, sondern nur um das nebenbei mit
eingespielte RADIO-ROM Version 1.13.00 ! Also klicken
wir auf Update und schauen gelassen zu was in den kommenden 20 Minuten
geschieht...

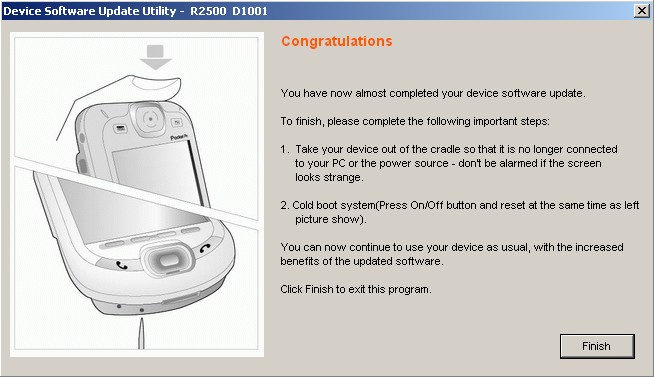

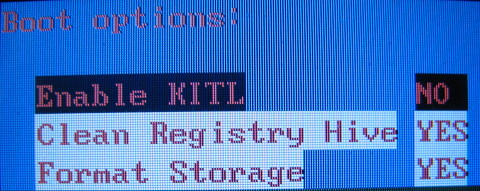

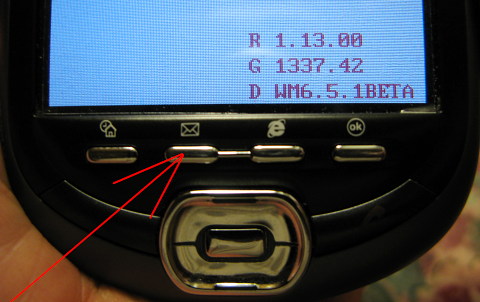

Nach ca. 20 Minuten hat die Software in drei Schritten das "RADIO-ROM";
das "EXT-ROM" und natürlich das "Betriebssystem" eingespielt. An dieser
Stelle entnehmen wir das Gerät aus dem Cradle
und führen einen Hard-Reset wie oben im Bild gezeigt durch um
dann nach der Bildschirm-Kallibrierung und den üblichen Grundeinstellungen
zu schauen, ob wir nun das Radio-ROM 1.13 im Gerät haben....
Arbeitsschritt 6:Wir
schauen sicherheitshalber nochmal unter START /
EINSTELLUNGEN / GERÄTE-INFORMATIONEN. Das muss wie rechts im
Bild aussehen, also da sollte nun RADIO-ROM
1.13.00 stehen. Also hat alles geklappt ! Ausserdem schauen wir uns
unsere
Speicherverteilung
an, denn der geht es als nächstes an den Kragen. Das wird dann so aussehen
wie im Bild zur linken.
Man sieht dort die Verteilung "Datenspeicher" und Programmspeicher". Unter
Datenspeicher versteht man das was wir am Desktop-PC als Festplatte kennen.
Dort werden also Daten und Programme abgelegt ! Der Programmspeicher
ist so wie der RAM-Speicher im PC, also im Programmspeicher laufen die gestarten
Programme. Beides ist unter Windows 2003 flüchtig. Soll heissen, wenn
der MDA-III längere Zeit stromlos war, vergisst der wirklich alles.
Die eingebaute alberne kleine Backup-Akku Batterie ist da eigentlich nur
Schadensbegrenzung. Dieser riesige Nachteil wurde ab Windows Mobile 5 behoben.
Soll heissen, der gesamte interne Speicher verhält sich faktisch wie
ein Flash-Speicher. Das bedeutet natürlich auch, dass dann nichts mehr
verloren geht, wenn der Strom mal wegbrechen sollte. SUPER SACHE ! Wenn wir
nun eine Windows Mobile 6.5 Firmware in unser Gerät flashen, haben wir
knapp 42 MB Datenspeicher und da man ja nie genug Datenspeicher haben
kann, können wir hier noch etwas "pimpen" und
weitere unglaubliche 16 MB rauskitzeln. Und
wir müssen das unter Windows Mobile 2003
machen, denn unter Windows Mobile 6 geht es nicht mehr. Also nutzen
wir die "Gunst der Windows 2003 Stunde" und beginnen unsere Kiste speicherseitig
zu "optimieren". Hierzu benötigen wir drei Arbeitsschritte und zwei
Programme.
Als erstes laden wir uns das Paket "ExtROMUnlocker
und Formatierungstool" auf die Festplatte des Heimrechner und entspacken
das Archiv. Zwei Dateien werden sichtbar: Einmal
"unlocker.CAB" und
"Repart_DOC.exe". Beide Dateien kopieren wir
nun irgendwo in den MDA-III. Zum Beispiel in den Ordner
"Temp" ( das ist aber egal ).

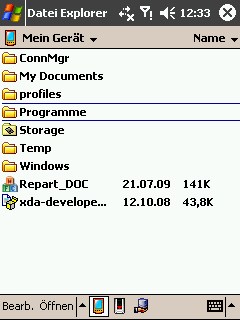

Arbeitsschritt 7: Nun verzweigen
wir mit dem File-Explorer in den Ordner "TEMP"
wo diese beiden Files liegen und starten durch anklicken

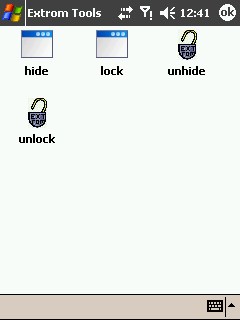

"UNLOCKER.CAB". Diese CAB-Datei installiert
im Programm-Ordner unseres Gerätes einen Ordner "Extrom Tools" mit 4
Icons. ". Das sieht dann in Bilder so aus:

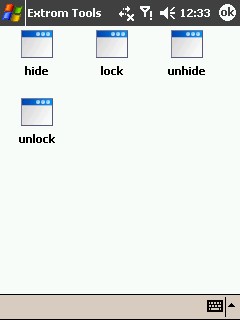

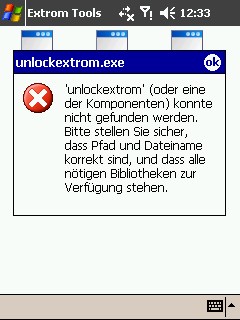

Nun müssen wir "unhide" und danach
"unlock" antippen und was passiert ? Wir erhalten
eine fette Fehlermeldung und das Programm lässt sich nicht starten.
Der Grund hierfür ist folgender: Sobald man "unlocker.cab" startet
installiert sich eine Programm-Datei in den Ordner "Programme" und erzeugt
4 Verknüpfungen mit Parameterübergaben um die gewünschte Aktion
im Hauptprogramm ausführen zu können. Soweit, so gut ! Der Fehler
liegt in den 4 Verknüpfungen, denn da das Programm im Ausland geschrieben
wurde, versuchen die 4 Verknüpfungen ein Programm zu starten das im
Ordner "Programm Files" liegt. Also stimmen die Pfade nicht und es
kommt zu obiger Fehlermeldung im dritten Bild rechts. Diese Problem beheben
wir indem wir den MDA-III wieder ins Cradle stecken und die Verknüpfungen
kurzerhand anpassen. Das geht wie folgt:

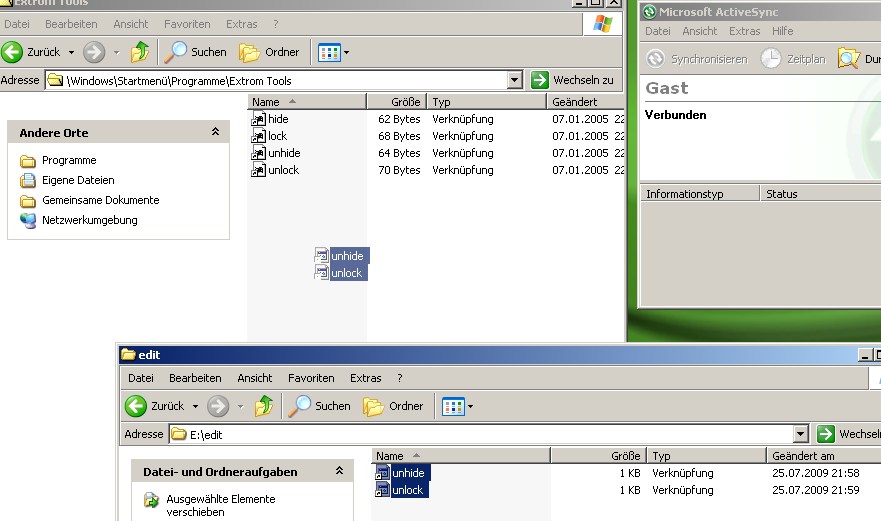

Oben im Active Sync Fenster auf "durchsuchen" klicken
und dann im MDA-III in folgenden Pfad verzweigen:
"Windows/Startmenü/Programme/Extrom Tools". Dort liegen die 4
Verknüpfungen. Da wir davon aber nur zwei brauchen, kopieren wir uns
"unhide" und "unlock" in einem Ordner auf unseren Destop-Rechner
Festplatte um diese im nächsten Schritt mit dem schnodderigen
einfachen Windows-Editor zu öffnen und editieren....

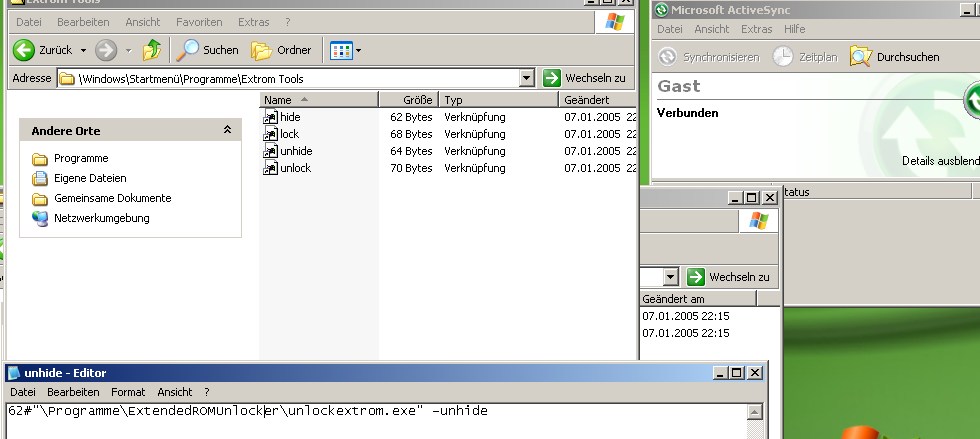

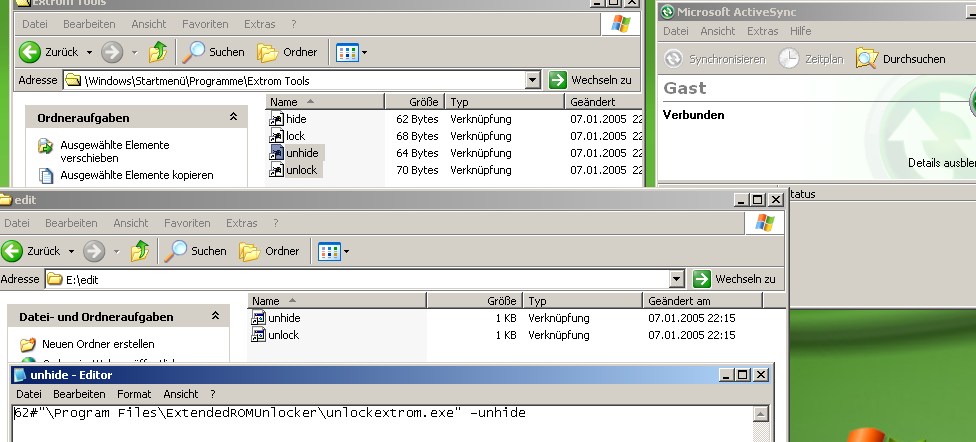

Im XP-Editor laden wir uns die erste Verknüpfung
mit dem Namen "unhide" und korrigieren den falschen Ordner-Namen von "Program
Files" in "Programme" ( denn da liegt das Programm bei uns im MDA-III ! )
und speichern das ganze ab. Das gleiche machen wir auch bei der Verknüpfung
"unlock" und ändern auch dort den falschen Ordner-Namen von "Program
Files" in "Programme" und speichern die Verknüpfung wieder ab.
Abschliessend kopieren wir die beiden eben bearbeiteten
-nun korrekten- Verknüpfungen wieder in den MDA-III zurück und
überschreiben die alten Fehlerhaften ( bei der Frage ob diese
Überschreiben werden sollen, mit -JA-antworten ) ! Das wars....die Anpassung
ist erledigt.
Arbeitsschritt 8: Nach dem
kleinen "Fix" von oben, kann es nun aber endlich mit der Speicher-Optimierung
losgehen. Hierzu einfach wie folgt vorgehen:

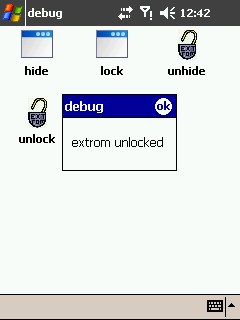

Nun werden die Icons wieder richtig angezeigt!
1.) "unhide" anklicken und Reset durchführen !
2.) "unlock" anklicken. und Reset durchführen !
Nachdem wir also "UNHIDE" angeklickt haben
und einen Reset ( Stylus in das Loch unten links
) durchgeführt haben und auch "UNLOCK"
mit einem Reset erledigt ist, wird es spannend.
Denn nun steht die Formatierung des nun offenen Speichers an:

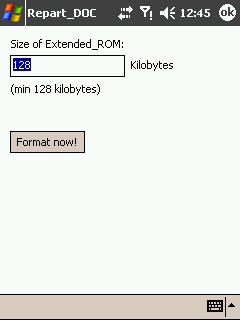

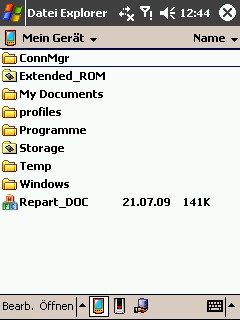

3.) Nun das Programm "Repart_DOC" starten !
4.) "128" bleiben so und "Format Now" klicken !

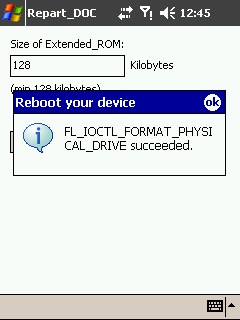

5.) Abwarten und einen Reset durchführen !
Puhhh....geschafft,

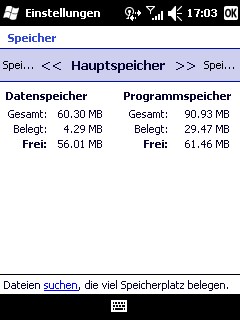

"wir haben fertig". Soll heissen, nun haben wir unser Gerät speicherseitig
so verändert, dass wir unter Windows Mobile nun keine 42 MB Datenspeicher,
sondern knapp 60 MB nutzen können. Aber unter Windows Mobile 2003 wird
das in diesem Zustand und Betriebssystem nicht erkennbar. Das einzige was
wir erkennen können ist, dass sich unser Speicher leicht verandert hat.
Das Bild zur Linken ist das vor unserer
Manipulation.
Das Bild zur Rechten ist das nach unsere obigen
Manipulation mit "unhide", "unlock" und der abschliessenden
"Formatier-Routine"...
Rechts ist erkennbar ,dass sich der Datenspeicher um knapp 5 MB verkleinert
hat, da nun diese als belegt intern gelten. Ähnlich verhält es
sich mit dem Programmspeicher. Soll heissen, ableiten kann man aus diesen
Bildern noch nichts und schon garnicht das uns gleich unter Windows Mobile
6.5 Professionell satte 16 MB mehr zur Verfügung stehen werden. Aber
diese Schritte waren wirklich wichtig, denn wenn man erstmal Windows Mobile
6.5 installiert hat, gibt es diese Chance welche wir gerade am Schopfe gepackt
haben NICHT MEHR !
Soll heissen, nur mittels Downgrade auf WM 2003SE wäre das wieder
möglich. Aber das ist eine haarige Angelenheit die ich jedem hier ersparen
möchte....
So, nun sind wir bereit und können ---endlich--- Windows 6.5.3
Professionell einspielen.
Arbeitsschritt 9:Nun die alte
Active-Sync Version am PC deaktivieren, denn zum einen brauchen wir das nicht
mehr und zweitens funktioniert Windows Mobile 6.5.3 nur mit der ganz neuen
4.x Active-Sync Version. Solltest Du schon die aktuellste Active-Sync Software
auf dem PC haben, mit der rechten Maustaste die Eigenschaften anklicken und
alle Verbindungseinstellungen deaktivieren. Denn Active-Sync darf sich ab
jetzt "erstmal" nicht mehr einmischen, da wir für das WM6.5.3 Update
einen anderen Weg einschlagen werden. Der Vollständigkeit halber aber
ein paar Screenshots wie man Active-Sync am PC temporär deaktiviert,
wobei wir das ja schon oben unter Arbeitsschritt 2 schon kennen:
===>
Arbeitsschritt 10:Nun wird
es ernst und der Akku des MDA-III muss unbedingt voll geladen sein. Jetzt
versetzen wir den MDA-III in den Bootloader-Modus ! Dieser Modus ist entscheidend
um das WM 6.1 ROM installieren zu können. Um in den Bootlader-Modus
zu gelangen am MDA gleichzeitig 4 Schaltvorgänge wie folgt ein paar
Sekunden parallel aktivieren:
"AUFNAHME-TASTE;
KAMER-TASTE;
POWER-KNOPF" und
RESET-TASTE mit dem Stylus" eindrücken.
Das hört sich nicht nur kompliziert an, es ist es auch bei ersten mal
da einem irgendwie immer eine Hand zu fehlen scheint um alle 4 Dinge gleichzeitig

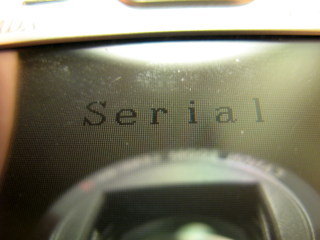

zu aktivieren...smile. Das sichtbare Zeichen für den Erfolg dieser
"Fingerübung" findet man dann auf dem nicht mehr Hintergrundbeleuchteten
Display mit dem Wort "SERIAL" stehen.
Sollte man dieses magische Wort dort lesen, den MDA-III in das Cradle stellen
und mit dem PC verbinden.
Arbeitsschritt 11:Sobald man
den MDA-III in das Cradle oder ein USB-Kabel am PC andockt, wechselt die
Anzeige im nicht beleuchteten Display von
"SERIAL" auf
"USB". Damit signalisiert der MDA-III
das der nun eigenständig eine USB-Kommunikation mit dem PC aufgebaut
hat und es erklärt nebenbei auch, warum Active-Sync in Arbeitsschritt
9 deaktiviert werden musste. Nun steckt der MDA-III also im Cradle oder am
USB-Kabel und im Display des Gerätes prangen die drei magischen
Buchstaben "USB". Nun das Archiv
"Windows Mobile 6.5.3 Professionell" runterladen und entpacken und die Datei
"MaUpgradeUt_noID.EXE" auf Deiner Festplatte
starten und ca. 10 Minuten geduldig warten und die Füssen resp. die
Hänge ganz still halten. Denn nun wird Windows Mobile 6.5.3 in den MDA-III
gepumpt und dabei darf die Verbinung zwischen PC und MDA-II keinesfalls getrennt
werden. Während des Update-Vorgangs sieht man übrigens auf dem
TFT des Displays aktuelle Update-Informationen. Das ist KEIN FEHLER

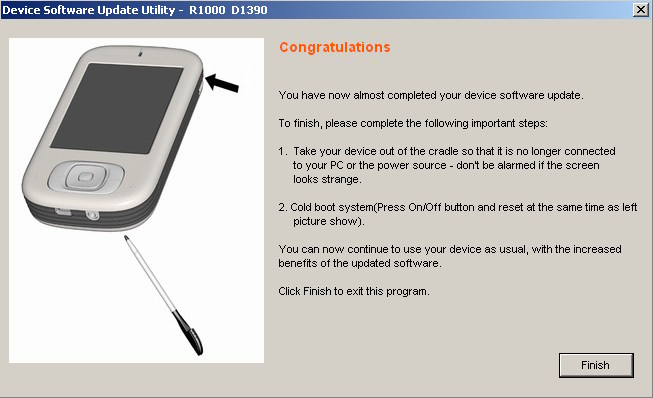

UND GUT SO ! Irgendwann meldet der PC resp. die Update-Software das der
Flash-Vorgang beendet ist und man einen Reset vornehmen soll. Klingt kompliziert
? Ist es aber nicht--->Ok...hier die Bilder zu diesem Vorgang:

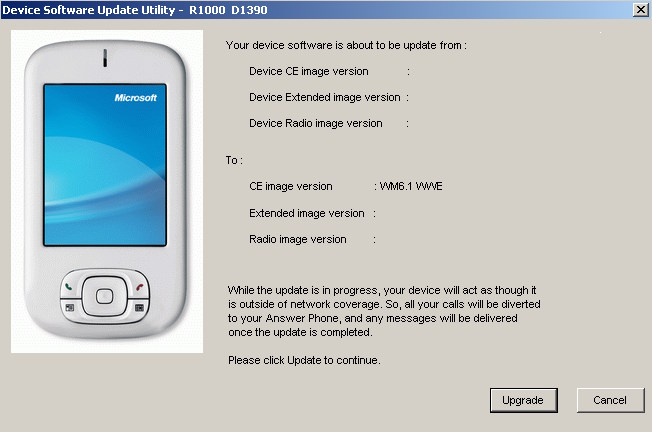

Arbeitsschritt 12:Nach
dem Reset ( ich empfehle einen Hard-Reset; siehe
Arbeitsschritt 13 ) muss man nach einer Weile das TFT-Display ausrichten,
also sehr ähnlich dessen was man auch unter Windows 2003 bei einem Kaltstart
gewohnt war. Nachdem das erledigt ist, ist man glücklicher Nutzer eines
MDA-III mit dem Betriebssystem Windows Mobile 6.5.3 Professionell ( NET CF
3.5; das kompletten Office Mobile Pack ( PowerPoint; Word & Excel );
Internet Mobile Explorer 8.x installieren wir gleich nach ). Die
Hintergrundbeleuchtung ist Standard-Seitig nach einem Kaltstart massiv reduziert.
Das sollte man natürlich seinem Geschmack entsprechend neu einstellen.
Neu an Windows 6.5.3 im Vergleich zu Windows Mobile 2003 ist, dass alle Daten
im Speicher nicht mehr verloren gehen wenn die Batterie am Ende ist. Nun
ist es auch Zeit mal Speicherseitig nach dem rechten zu schauen und zu
prüfen ob unsere "Speicher-Optimierung" im Schritt
6-8 gelungen ist.
Rechts sieht mal die Angabe des Speichers. VOLLTREFFER UND VERSENKT !
60,3 MB Datenspeicher von denen knapp 57 MB
nutzbar sind und ca. 109 MB Programmspeicher von denen knapp 84 MB
für laufende Applikationen frei sind. Besser geht es nicht und obige
Arbeitsschritte 6-8 haben sich klar gelohnt,
denn OHNE hätten wir nun für installierbare Programme und Daten
( Kontakte; Emails; Bilder etc.p.p. ) nur etwas >40 MB. Klasse, hat alles
wunderbar funktioniert, wobei ich um ganz ehrlich zu sein, auch nicht viel
anderes erwartet habe...smile...
Nun muss man seinen runderneuerten MDA-III nur noch seinen Vorstellungen
entsprechend konfigurieren, was ein wenig fummelig ist, da man ein Haufen
neuer Menüs mit einer Vielzahl toller Features vorfindet. Die
Ländereinstellungen muss man NICHT auf Deutschland umstellen, da schon
alles voreingestellt ist und der Rest sollte sich mit ein wenig Spielen und
ausprobieren problemlos herausbekommen lassen, sodass man schnell damit
klarkommen wird und sogar nach einiger Zeit dieses Betriebssystem lieben
wird.
Und wer seine Freunde und Bekannten mit dem albernen Apple IPhone schocken
und richtig ärgern möchte, hat nun die Möglichkeit dieses
eindrucksvoll zu tun, denn dieses Betiebssytem ist dem IPhone deutlich
überlegen und der Speed ist für ein 400Mhz Prozessor erstaunlich
hoch. Wer mag sucht im Netz mal nach "xcpuscalar3.03", denn damit ist man
in der Lage den MDA-III resp. dessen Prozessor dynamisch zu takten.
Von 200-530 Mhz ist automatisiert technisch wirklich alles
möglich.
So kann man dann nochmal ein Extra-Schub Power aus dem alten MDA-III
rauskitzeln....
Nochmal: Jedesmal wenn man eine Firmware flasht, sollte -NEIN-
muss man nach dem Flash-Vorgang einmalig
noch einen Hard-Reset durchführen. Das geht wie folgt:
Arbeitsschritt 13:An dieser Stelle
ein wichtiger Hinweis an alle ROM-Jockeys aber auch bezüglich der neuen
ungewohnten Speicherproblematik. Da nun alles permanent im Speicher
gehalten
wird muss man sich nach dem Einspielen einer neuen Firmware unbedingt
angewöhnen einen Hard-Reset durchzuführen um nach dem Flashen der
ROMs jedesmal einen "sauberen" Gerätezustand zu besitzen. Das gilt auch
wenn man sein Gerät mal verkaufen möchte damit niemand fremdes
Daten oder Reste selbiger in die Hände bekommt. Mit einem Hard-Reset
formatiert man sozusagen das gesamte Gerät auf Basis des eingespielten
ROMs. Soll heissen, man löscht alles was dort nicht reingehört
und erreicht so einen absolut "Sauberen" Auslieferungs-Status. Da wir Windows
Mobile 6.5.3 eben gerade frisch eingespielt haben, sollte wir diesen Kalt-Start
gleich mal üben und man sollte sich dringend angewöhnen einen solchen
Kalt-Start nach einem ROM-Update durchzuführen. Nebenbei ist der Hard-Reset
auch nützlich wenn man mal das Gerät komplett vermurkst und es
selbst mit einem Softreset ( Stylus unten in das Loch stecken ) nicht mehr
ansprechbar ist. Der Hard-Reset unter Windows Mobile funktionierte unter
WM2003SE durch die Power-Taste in Kombination mit einem Reset. Das gibt es
seit Windows Mobile 5.x nicht mehr ! Um einen Hard-Reset durchzuführen,
geht man ab Windows Mobile 5.0 ( das gilt auch für WM6.5.3 ) wie folgt
vor:
Wir betätigen parallel den Knopf
"KAMERA";
"AUFNAHMETASTE" ( die beiden links
über und unter dem Lautstärkeregler ) und drücken mit
dem Stylus im Loch die RESET-TASTE für
ca. 3 Sekunden. Dann werden einem auf dem TFT drei schaltbare Optionen angezeig
( siehe Bild oben links ), welche wie folgt
für ein Kaltstart/Hardreset eingestellt werden müssen:
* Enable KITL:
* Clean Registry Hive:
* Format Storage:
No
Yes
Yes
Navigieren zwischen NO und
YES und umstellen kann kann durch drücken
der dicht zusammenliegenden Tasten "KAMERA"
und "AUFNAHME" Tasten. Hat man obige Einstellung,
braucht man nur noch auf die "Email"-Taste ( siehe
Bild oben rechts ) drücken und schon wird ein Hard-Reset
durchgeführt.
Arbeitsschritt 14:Nun ist
es an der Zeit, sich ActiveSync in der aktuellsten Version ( mit der alten
Active-Sync werden wir unter WM6.5.3 kein Erfolg haben ! ) von Microsoft
oder aus dem Netz zu ziehen und auf dem PC zu installieren ! Das bedeutet
natürlich das die alte Active-Sync-Version deinstalliert werden muss,
ehe man die "neue" 4.x Version aufspielt.
Arbeitsschritt 15: Nachdem
wir uns nun mit Windows Mobile 6.5.3 ein wenig vertraut gemacht haben und
alle Funktionen durchgespielt wurden, wenden wir uns nun dem deutschen
EXTROM zu, welches man oben
für Windows Mobile 6.5.3 hier saugen kann zu.
Damit
ist es uns nun möglich deutsche Programme die von Interesse sind nach
zu installieren. Das EXTROM enthält folgende Programme:
NET CF Version 3.5 ( wird von einigen Windows Mobile
Programmen benötigt )
MyPhone Windows Mobile Pro Touch
Office Mobile ( Word Mobile; Excel Mobile; Power
Point Mobile & OneNote Mobile ) Paket
Internet Explorer 8.x
Windows Mobile Marketplace
Das meiste wird sicherlich wohlbekannt sein. Aber trotzdem noch ein paar
Worte zu den frei hinzu installierbaren Programmen und Paketen des EXTROMs.
NET CF 3.5 ist wir gesagt nur dann nötig,
wenn andere Programme dieses Paket benötigen. Das muss man also nur
bei Bedarf nachinstallieren. MyPhone ist ein
kostenloses Microsoft-Feature bei dem man sein Gerät nicht mit dem PC
daheim syncronisiert, sondern mit dem Microsoft-Server auf den man seine
Kontakte; Bilder; Videos; Emails; Kallender Einträge ( und Termine )
etc.p.p. übertragen kann. Das Office Paket
ist sicherlich für die meisten Pflicht und der
Internet Explorer 8.x ist dem schon vorhanden
im Lichtjahre überlegen und wirklich ganz toll umgesetzt. Aktive Web-Inhalte
werden problemlos angezeigt; alle bekannten Webseiten stellen nun kein Problem
mehr dar und es macht einfach Spass mit diesem traumhaften Internet Explorer
im Netz zu surfen. Und Windows Marketplace ist
sicherlich nur für wenige von Interesse.
Wer alles obige installieren möchte, muss nur den entpackten
Ordner "EXTROM" auf eine SD-Karte kopieren,
diese oben in den MDA-III stecken und ein Reset ( Stylus in das Loch unten
links stecken ) durchführen. Nachdem der MDA-III gebootet hat, beginnt
die Installation automatisch. Keine Bange: Alles was installiert wurde muss
nur einmal installiert werden, da Windows ohne Strom ja nichts mehr vergisst
und diese installationen sozusagen "permanent" gespeichert werden.
Wer so wir ich nicht alles installieren möchte, kann auch bestimmen
was instaliert werden soll. Hierzu öffnet man im Ordner "EXTROM" die
Datei "CFG.TXT" am PC und editiert diese entsprechend. In
meinem persönlichen Fall brauche ich nur das Office-Paket; NET CF 3.5
& den Internet Explorer ( der Rest interessiert mich einfach nicht
). Um diese drei Software-Leckereien zu installieren muss die CFG.TXT im
Ordner EXTROM auf der SD-Speicherkarte wie folgt angepasst werden:

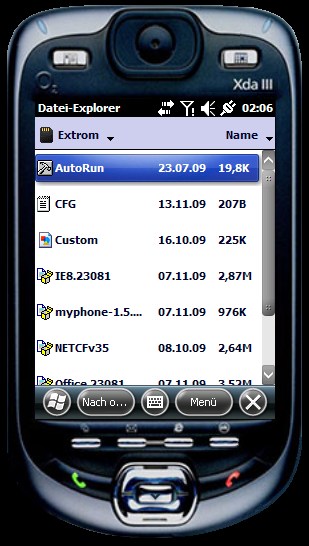

Nun wie beschrieben die SD-Karte in den MDA-III stecken und einen RESET
durchführen. Man kann die Installation natürlich auch manuell starten,
indem man mit dem Datei-Explorer auf die Speicherkarte verzweigt und die
Datei "AutoRun" ( siehe Bild oben links ) antippt.
Danach erscheint dann folgendes auf dem Gerätebildschirm:
Nun wird NETCFv3.5 in den MDA-III installiert.....
...und hier kann man das Office Mobile Paket
sehen....
Nachdem alles installiert wurde ( was ein bisschen dauern kann ) führt
der MDA-III automatisch einen Reset durch und die Programme stehen einem
sorfort und dauerhaft zur Verfügung ! Viel Spass damit...
NUN WÄRE ICH AUCH SCHON
FAST
AM ENDE MEINER ANLEITUNG ANGEKOMMEN, möchte aber dennoch
auf ein paar kleine und wichtige Besonderheiten unter Windows Mobile 6.5.3
hinweisen. Zum einen auf den Windows-Button unten
links. Wenn man diesen 2-3 Sekunden gedrückt hält, erscheint
automatisch der Task-Manager in dem man alle im Speicher aktiv laufenden
Programme sehen und beenden kann. Zum zweiten die Art und Weise wie man Programme
"beendet" und "minimiert" ( also ggf. weiterhin aktiv laufen lässt ).
Beispiel: Startet man unter Windows Mobile zum Beispiel ein Programm wie
"Word Mobile" ( Office Paket ) und möchte dieses
Programm beenden, genügt ein kurzer Druck unten rechts auf das "X".
Dann ist das Programm beendet und läuft nicht mehr heimlich im Hauptspeicher
weiter. Wenn man nun 2-3 Sek. dieses "X" drückt,
wird das Programm nicht beendet, sondern so wie wir es auch von unserem Heim-PC
kennen und lieben nur minimiert, was bedeutet, dass es im Task-Manager
-also im Hintergrund- noch aktiv läuft. So kann man zum Beispiel im
Internet mit dem Internet Explorer 8.x surfen und mal "schnell" was anderes
machen indem man den Internet-Explorer "minimiert" ( also das "X" 2-3 Sekunden
gedrückt hält ) und später wieder über den Task-Manager
den Explorer an exakt der gleichen Stelle reaktivieren ( oder neu starten
) und an der Stelle wo man gestoppt hat weiter surfen. Auch sehr wichtig
zu wissen ist, dass man ältere Windows Mobile Programme die unter Windows
Mobile 6.5.x kein "Schliessen Kreuz" mehr anbieten
mittels eines Drucks auf die Hardwaretaste "OK" ( das
ist von den 4 Tasten die ganz rechte ) beenden kann. Sollte das nicht
klappen kann man auch die rote Hörertaste
nutzen.
Der nächste Hinweis gilt der Anordnung / Organisation der neuen
Symbole/Icons. In den Untermenüs kann man diese simpel NEU Positionieren
indem man diese antippt; festhält und einfach an die gewünschte
Postion verschiebt. Das sollte man mit allen Symbolen und Programm-Icons
machen die man oft benutzt, diese also ganz oben positionieren um diese sofort
"Griffbereit" zu haben. Wenn man Einträge komplett umorganisieren
möchte, oder neue Ordner anlegen möchte in den man seine Icons
einzubringen gedenkt, kann man das mittels des Datei-Explorers im Ordner
"WINDOWS/STARTMENÜ" ( neue Ordner anlegen
und die Verknüpfungen umkopieren ! ) tun. Und wo wir schon im Windows-Ordner
sind, hier findet man auch einen Ordner "RINGS" in
dem man alle seine Klingeltöne ( egal welches Format diese auch haben
mögen ) reinkopieren und zusätzlich nutzen kann. Die
ordinären Systemsounds gehören dagegen in den Ordner "Windows"kopiert,
denn für den Email und SMS-Empfang gibt es recht witzige
Sounddateien.
Und der dritte Punkt gilt der WLAN-Funktionalität. Um das
WLAN Modul ( welches natürlich auch mit
WPA-PSK gesicherten Acress-Points problemlos klarkommt ) zu aktivieren, muss
man das WLAN-Modul einmalig nach einem Reset aktivieren um es dann wie die
anderen Funktionen EIN/AUSSCHALTEN zu können.
Dieses geschieht im "Comm-Manager" und dem Menüpunkt
"Einstellungen" unten rechts. Dort findet man TELEFON/BLUETOOTH &
WIRELESS LAN. Klickt man auf
WIRELESS LAN erscheint auf der folgenden Seite
eine Schaltfläche "WLAN Einschalten" (
neben vielen weiteren Optionen ). Nachdem das WLAN-Modul so einmalig
initialisiert -also aktiviert- wurde, kann man im Comm-Manager zu jeder Zeit
nach Lust & Laune das WLAN Modul frei "ein/ausschalten". Klingt
kompliziert ? Ist es aber nicht ! Hier der Vorgang in Bildern:
Im "Comm Manager" unten "Wireless LAN"
anklicken...
Dann oben rechts "WLAN Einschalten"
aktivieren ( also anklicken )
Direkt danach werden einem alle WLAN-Acress
Points angeboten mit denen man verbinden kann...
Obiges "Wireless Einschalten" muss man nur einmalig
nach einem Geräte-Reset durchgeführt werden. Danach kann
man so oft man mag, dass "WLAN" Modul ganz normal über einen Klick auf
"EIN/AUS" im Hauptbildschirm des Comm-Managers aktivieren/deaktivieren. Nachdem
das WLAN-Modul aktiviert wurde, sucht es einen offenen AccessPoint und versucht
( ggf. mit Passwort-Abfrage bei gesicherten Netzwerken ) eine Verbindung
herzustellen. Gezielt kann man dieses auch bei mehreren Netzwerken
auswählen wenn man auf das "Windows-Logo /
Einstellungen / Verbindungen / WiFi" klickt. Dort werden einem dann
alle zur Verfügung stehenden Netzwerke angezeigt, in welche man sich
dann zielgerichtet durch antippen und festhalten mittels "Verbinden" oder
"Trennen" auswählen kann.
Das Gerät ist mit dem Internet per WLAN
verbunden ( Antenne oben zeigt das )...
...nun kann man surfen; Emails abrufen;
skypen; chatten; Internet-Radio hören etc.p.p.
Noch ein Tipp ( gilt nicht für die 6.5.3
Build 28008, denn da ist der Fehler behoben ): Im
mittleren Bild oben sieht man übrigens unter der Uhrzeit meinen genutzen
SIM-Karten Netzanbieter. Ich selbst nutze eine
ALICE-SIM Karte die aber in Wirklichkeit eine waschechte
O2-SIM Karte ist. Es kommt seit Windows Mobile
6.x bei einigen exotischen SIM-Karten vor, das der Netzbetreiber wie oben
dargestellt nicht korrekt angezeigt wird. Das ist wirklich selten
der Fall, dass wie bei meiner SIM-Karte anstatt
"O2.DE" obiges kryptisches
"AVZÖü" ( ist kein Türkischer
Provider...smile ) angezeigt wird. Aber es kommt bei einigen SIM-Karten nunmal
vor und einige Leute mit solchen SIM-Karten kämpfen mit diesem Problem
Geräteübergreifend ( denn das ist ein generelles Problem ! ) herum.
Um also eine korrekte Provider-Anzeige ( also in meinem Fall
"O2.DE" ) zu erhalten muss man mit einem
Registry-Editor wie zum Beispiel dem Total-Commander oder dem Resco Registry
Editor eine Modifikation ( die Hintergründe zu diesem Anzeige-Problem
findet man übrigens
<<<hier>>>
) vornehmen. Also den Eintrag
"HKEY_LOCAL_MACHINE\Comm\Cellular\CellTSP"
suchen und ein DWORD Eintrag mit dem Namen
"DisableCPHSOverride" und dem Wert
1 setzen. Dann kurz die Verbindung trennen;
neu ins Netz einbuchen und schon wird alles so wie man es gewohnt ist wieder
korrekt angezeigt. Hier der Beweis infom zweier Bilder:

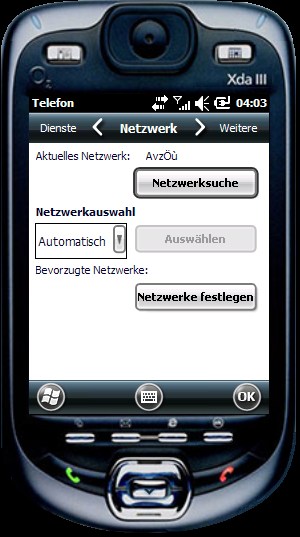

Ab WM 6.1 kann des bei einigen SIM-Karten zu dieser
Provider-Anzeige kommen ( oder auch keiner ! )

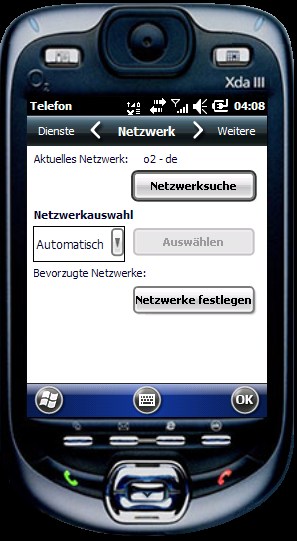

...nach meiner Registry-Beschreibung ist wieder alles
in Ordung. Sowohl hier als auch im Start-Screen !
Da das Getüddel in der Windows-Registry nicht jedermanns Sache ist
( obiges aber wichtig ist, falls hier noch User anderer Smartphone-Systeme
mitlesen ), hier noch ein Download-Tool, dass das für Euch automatisch
fixed ! Einfach irgendwo in den MDA-III kopieren starten und der
"Smartphone-Provideranzeigen Bonbon" ist geluscht....grins ;-) Uppp.....hier
noch der Download-Link zu dieser CAB-Datei. Zum Download einfach
<<<<HIER
KLICKEN>>>. z.B. Alice ( O2 ); Constar ( T-Mobile ); Callmobil
( T-Mobile ) SIM-Karten zicken ab WM 6.1 was die Anzeige der korrekten
Providernamen angeht herum, aber es gibt noch deutlich mehr aufgesetzte
SIM-Karten. Das kann nun jeder Smartphone-Nutzer in der Registry selbst manuell
beheben oder mittels des kleinen Download-Tools machen lassen, welches einem
das manuelle Registry-Gefummel abnimmt. Bitte dran
denken, dass das in der 6.5.3 Bild 28008 oben nicht nötig
ist,da dieser Fehler dort natürlich nicht mehr vorhanden ist.
Der Tipp gilt also für Leute, die die alte MDA-III 6.5 von oben installieren
wollen, oder andere die anderes Windows Mobile >6.1 Smartphone nutzen.
BlueTooth Modul am MDA-III
( gilt aber auch für jedes andere Windows-Phone ) koppeln und automatisch
AN/AUS-Schalten:
Diese Anleitung ist in zwei Teile untergliedert.
Einmal der generellen Beschreibung wie man BT-GPS Receiver mit dem MDA-III
koppelt und zum zweiten zwecks Optimierung das BT-Modul des MDA-III automatisch
aktiviert und wieder deaktiviert.
Nun zum ersten Teil, also der Beschreibung wie man
zum Beispiel ein BlueTooth GPS-Gerät Softwareseitig mit dem MDA-III
koppelt. Grund dieser Anleitung ist, dass ich immer wieder verzweifelte
Email Anfragen erhalte, wie man vorzugehen hat. Im grunde ist die BT-Kopplung
eines GPS-Receivers extrem einfach, nur muss man wissen wie man vorzugehen
hat. Verwirrend hierbei ist auch, dass der MDA-III nach der Kopplung anzeigt
das der BT GPS-Receiver nicht aktiv verbunden ist, was ja auch den Tatsachen
entspricht ( denn er ist nur gekoppelt ! ). Grund: Eine Kopplung eines BT
GPS-Receivers ist das eine; aktive BT-Verbindungen das andere.
Aktive Verbindungen zum BT-GPS Receivern werden
immer über Applikationen ( Navigations-Programme ) mittels öffnen
eines COM-Ports ( zum Beispiel COM 7 ) hergestellt, also wenn der
entsprechende COM-Port angesprochen und geöffnet wird, wird somit auch
der BT-GPS Receiver automatisch angesprochen und stellt eine Verbindung mit
dem MDA-III her. Sollte keine Navigations-Software aktiv laufen, ist auch
keine Verbindung zum BT-GPS-Receiver vorhanden ! Also beibt der BT GPS-Receiver
sozusagen in Standby und wartet gedultig auf Applikationen welche den
spezifizierten COM-Port öffnen. Klingt kompliziert ? Vielleicht ! Ist
es aber nicht.
Um hier nicht alles nochmal niederschreiben zu
müssen, habe ich ein kleines 5 Minuten Video erstellt das die Kopplung
irgendeines BlueTooth GPS-Receivers in bewegten Bildern und mit meinem dusseligen
Audio-Kommentar unter Windows Mobile 6.5.3 ( gilt aber auch für
Windows Mobile 6.1 ) exakt beschreibt. Wer es sich anschauen möchte,
sollte ganz oben in dieser Page das Windows-Phone Werbevideo stoppen und
dann wenn Audiophile Ruhe herrscht, rechts in der Videobild klicken und meinen
Anweisungen lauschen....easy, no ?!
Hier ein 5 Min. Video welches die einmalige
Vorgehensweise der Kopplung eines BT-GPS Receivers zeigt.
So nun aber zum zweiten Teil meiner Tipps, die Euch
den Umgang mit den Smartphones vereinfachen. Hier beschreibe ich nun ein
altes -aber tollesTool- für alle Windows-Smartphone die einem den Umgang
mit dem BlueTooth Modul abnimmt. Dieses Tool mit dem Namen "ozBT.exe" aktiviert
und deaktiviert das BlueTooth Modul vollautomatisch immer dann wenn es
tatsächlich
gebraucht wird. Also beim starten bestimmter Programme wie zum Beispiel dem
Navi. Wenn ein Programm das BT zwingend benötigt gestartet wird, schaltet
das Tool im Hintergrund automatisch das BlueTooth Modul AN und wenn man diese
Applikation wieder beendet, automatisch aus. Das ist besser als BT die ganze
Zeit laufen zu haben, denn BT verschlingt sonst ungenutzt Energie und sollte
genauso ausgeschalgtet bleiben wie zum Beispiel das IR-Modul.
Immer wieder, gibt es Fragen zur Konfiguration mit
dem Programm, drum möchte ich nun als erster im Netz bebildert exakt
beschreiben wie man es installiert und sauber konfiguriert. Der erste Schritt
ist natürlich das herunterladen dieses "ozBT.exe" Tools. Hierzu
einhach<<<<hier
klicken>>>>und nach dem Download
die Datei "ozBT.exe" aus dem eben geladnen ZIP-Archiv entpacken, denn die
brauchen wir gleich. Nun geht es aber los:
1.) Wir klicken in Startmenü unten links auf das
Windows-Logo / Zubehör und den Einrtrag:
"Datei Explorer"...

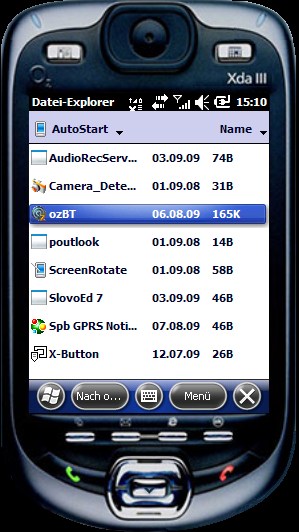

2.) Nun kopieren ( kann man auch über Active
Sync machen ) wir die Datei "ozBT.exe" in
den Ordner "Mein Gerät / Windows / AutoStart"
und führen einen Soft-Reset durch...
3. Nach dem Neustart klicken in Startmenü unten
links auf das Windows-Logo / Einstellungen auf
den Eintrag "Startseite" und deaktivieren unter
"Elemente" den Eintrag "Windows-Standard"
4.) Nun sehen wir den alten Windows Typischen
Startbildschirm samt aller unten rechts installierten
Tools. Hier unten rechts den kleinen runden grauen
Knopf anklicken.
5.) Dieser Schritt ist einfach. Es erscheinen drei
Optionen. Uns interessiert natürlich die Option
"Settings". Also draufklicken !
6.) Nun wird es Spannend, denn dieser Bildschirm
steuert die BlueTooth Modul AN & AUSSCHALT
Vorgänge. Auf diese gehe ich im Schritt 7 ein...
7.)Zur Konfigurations-Vorgehensweise: "Keep PDA
ON" sollte angehakt sein, denn es bedeutet, das wenn ein Programm aufgerufen
wird der PDA den Stromspareinstellungen bei Leerlauf sich nicht versehentlich
ausschaltet ( was mitunter im Batteriebetrieb vorkommen kann, wenn hin &
wieder Leerläufe entstehen ). In der Zeile drunter mit dem Titel "If
Window is active" sieht man exemplarisch alle Programme/Applikationen
bei denen mein MDA-III das BlueTooth Modul aktivieren soll. Exemplarisch
habe ich dort Igo8 und Noni GPSPlot stehen ( in Wirklichkeit ist das noch
ein bisschen mehr ).
Wie bekommt
man die Programmnamen in diese Zeile ? Klar man kann die von Hand eintragen,
aber man kann sich übel vertippen. Um das Eintragen der Programmnamen
Idiotensicher zu machen, gibt es unten rechts den Knopf "FIND WINDOW".
Wenn man diesen Button drückt, erscheint sofort die Meldung das man
das Programm das das BT Modul eingeschaltet haben möchte, starten muss
und man
dann den Hardware-Button 1 zu drücken hat. Das ist oben rechts neben
dem Lautsprecher der Kallender-Knopf. Nun einfach die gewüschte
Applikation/Programm normal starten und dann diesen Kallender Hardware-Button
drücken. Es erscheint dann ein Fenster mit dem Titel "Window Found"
und den Programmnamen den man man ganz einfach mit dem "Add to" knopf
übernehmen kann. Wer mag kann das mit allen seinen Programmen so machen
und irgendwann steht in der Zeile "If Window is active" alle Programme
bei denen ozBT das eingebaute BT-Modul automatisch aktiviert. Die nächste
Zeile welche von Interesse ist, die die "Turn off" Zeile, denn in
dieser beschreibt man, wann und wie das BT-Modul wieder ausgeschaltet werden
soll. Natürlich immer dann, wenn man das Programm beendet also in eines
der Systemmenüs zurückkehrt. Also tippt man dort manuell
"Desktop; HR:
;" ein. Nun weiss das Tool bei welchen Programme
das BlueTooth Modul automatisch ein & wieder ausgeschaltet werden
soll. Abschliessend muss man noch bei "Unlistet cation" auf "Leave
as it is" einstellen und in der Zeile drunter mit dem Namen "Wireless
control" den Eintrag "Windows(SDK)" auswählen. Dann auf "OK"
und man kann das ganze sofort praktisch sozusagen "Live in Action"
ausprobieren...
Wenn alles so läuft wie man es sich wünscht
( also BT zuverlässig automatisch EIN/AUS geschaltet wird ), kann man
wieder wie oben in den Bildern beschrieben sein hübsches Windows-Mobile
6.5
Starmenü
unter Windows-Logo / Einstellungen den Eintrag "Startseite" und aktivieren
unter "Elemente" den den haken bei "Windows-Standard" setzen.
Dann ist wieder alles so wie wir es kennen und Ihr werdet sicherlich so wie
ich grosse freude mit diesem kleinen aber höchst nützlichen Tool
haben. Achja, wenn Ihr Dateien per BT übertragen möchtet, denkt
bitte dran "ozBT" zu beenden, denn das schaltet Euch sonst ständig das
BT-Modul aus...smile...denn irgendwann ist es so normal das man sich um nichts
mehr zu kümmern braucht, dass man manchmal vergisst das dieses Tool
aktiv im Hintergrund läuft.
Grösse der Programm Pop-Up Fonts
anpassen: Wenn man in Programmen die Menüs aufruft,
wird man oft feststellen, dass diese etwas sehr klotzig und üppig geraten
sind. Das ist aber unter Windows Mobile 6.5.x alles kein Problem und kann
natürlich -wie so vieles andere auch- frei angepasst werden. Mir
persönlich war die Menü-Anzeige deutlich zu gross und ich habe
diese etwas verkleinert und denke das dieses auch Sinnvoll ist. Wie funktioniert
das ganze ? Ganz einfach, denn -mal wieder- kann man das in der Windows Registry
einstellen und frei seinen idividuellen Wünschen anpassen. Der hierfür
verantwortliche Eintrag ist in folgendem Pfad zu finden:
"HKEY_LOCAL_MACHINE\SYSTEM\GWE\Menu\PopFnt"
und der Eintrag nennt sich "Ht" und besitzt
einen Dezimalwert "1000".
Ändert man nun die "1000" so wie ich es
für mich als Optimal entschieden habe auf "900",
findet eine Pop-Up Menü-Verkleinerung auf ein Mass, welches ich
persönlich als Optimal erachte ( das darf aber jeder für sich selbst
entscheiden ) statt. Hier in Bildern die Vorgehensweise und der Effekt:

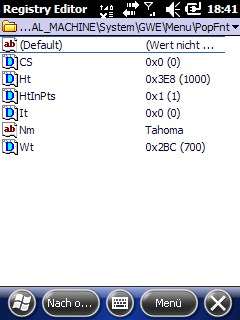

Hier sieht man den befreffenden "Ht""Ein-
trag mit dem Wert "1000"...
...und hier die Grösse des Pop-Up
Menüs.
...und hier habe ich den Eintrag auf den
Wert "900" gesetzt und einen Reset
durchgeführt, was dann....
...diese viel angenehmere Grösse erzeugt
So, dass war es nun aber entgültig ! Ich hoffe, der eine oder andere
hier, konnte mit obigen Informationen etwas anfangen ?! Falls "ja", hat sich
die Erstellung der Page samt allen Beschreibungen und Bilder gelohnt und
mich würde es sehr freuen, anderen hier mit meinen -hoffentlich
nachvollziehbaren- Anleitung etwas geholfen zu haben. Wer Lust hat kann das
auch gerne ins Gästebuch schreiben, damit die anderen hier wissen das
alles wie beschreiben funktioniert.
wenn es diese derzeit noch im Handel
als Original Ersatzeil gäbe, wären diese unbezahlbar teuer. Es
gibt zwar im Internet PH26B Akku-Nachbauten aus billigster Produktion für
12-35 Euro ( je nach Kapazitaet ), aber diese Akkus taugen leider nicht
sonderlich viel und deren Standzeit ist keinesfalls mit den der Original
HTC-Akkus vergleichbar oder wenn das nur kurzzeitig. Im grunde kauft man
da nur teuren Müll und wird sich wundern, warum die nach schon 1 Jahr
( oder deutlich füher ) nicht mehr funktionieren und weggeworfen werden
müssen. Also ersetzen wir nun selbst die verschlissenen Zellen unseres
HTC-PH 26B Akkus und zwar mit hervorragenden High-End Zellen und das Ergebnis
ist dann ein runderneuerter Akku, der sogar eine deutlich grössere
Kapazität als die des Original-Akkus besitzt. Und das zu
Kosten,
die deutlich unter denen der Billig-Nachbau-Akkus ( mit deren billigen
Dreckszellen ) liegen. Kleiner finanzieller Aufwand und Top-Leistung ( mit
Leistungsfähigeren Top-Markenzellen ) sollte ansporn genug sein, um
das -was gleich als detailierte Beschreibung folgt- umsetzen zu
können.
diesen
Dingen sitzt eine Abschirmblech welches mit dem Gerät ( genauer gesagt
den zwei kleinen Kontakten die auf der Tastatur-Platine aufliegen ) unten
am Akku verbunden ist. Dieses Blech resp. die Abschirmung benötigt man
nicht wirklich. Es soll wohl die SIM-Karte vor Eintrahlungen von Aussen
schützen, ist aber wie gesagt final nur ein "ON THE TOP" Gimmick wohl
weil es sich Konstruktiv geradezu mit anbot...
Kapazitätstechnisch
gruselig ) und passen auch nicht immmer in das PH26B Gehäuse ! Und
hier ein wichtiger Hinweis: Nachdem die alten Sony-Akkus entnommen wurden,
hat man im leeren HTC-Akkugehäuse exakt Platz für zwei Nokia "BL4C"
oder BL5C" Akkus, also max. 4,3mm Luft im
Akku-Deckel. Die Bauhöhe eines 860mAh Nokia
BL4C = 4,3mm und die eines 1020mAh Nokia BL5C
= 5mm. Also etwas dicker, siehe hierzu das Bild mit dem
Grössenvergleich rechts, denn unten liegt der BL5C. Erstere 4,5mm
BL4C Variante bietet fast perfekte Abmessungen, aber mehr als 2*860mAh (
1720mAh ) sind nicht machbar. Letztere 5mm BL5C Variante passt zwar im oberen
Bereich der Ladekontakte sehr gut, aber man muss unten mächtig drücken
um den Akku im MDA verriegelt zu bekommen. Vorteil: Man nutzt 2 mächtige
1020mAh ( 2040mAh ) Zellen ! Das ist das technisch absolute Limit in der
Bauform, denn noch stärkere Zellen gibt es einfach nicht. Eine dritte
hochintreessante Variante wäre ein Mischbetrieb, der auch super passt
und ideal ist. Also einen 5mm BL5C 1020mAH Akku im Bereich oben bei den
Ladekontakten und unten im Bereich der Verriegelung wo der BL5C etwas zu
dick ist einen etwas dünneren BL4C. Das wird dann in Summe 1020+860=1880mAh
ergeben also ein guter Kompromiss darstellen und auch erstklassig passen.
Das wäre eine prima Kompromiss-Losung aus Passform und maximaler
Leistung.
Zweite Testkombination: "1 Stück BL5C 1020mAh und 1
Stück BL4C 860mAh Nokia":
Fazit
der Akku-Tests:
Vorab:
Warum sollte man ein Firmware-Update auf dem MDA-III; VPA-III; XDA-III; Qtec
9090 ( HTC Blue Angel ) durchführen bzw. was bringt einem das ?
einem
neuen Betriebssystem "beschicken", sollte man zuvor das noch genutzte ROM
einem Backup unterziehen, damit falls etwas in die Hose geht dieses ROM wieder
eingespielt werden kann. Desweiteren sollte man alle vorhandenen sensitiven
Daten unter Windows Mobile 2003 sichern. Also die Email-Konfiguration ;
Einstellungen; Briefe; Bilder und anderen einem wichtige Dinge entweder notieren
oder umkopieren. Nun aber zum ROM-Backup auf SD-Karte um ein Notfall-Medium
für dem Worst-Case Fall liegen zu haben. Hierzu oben
"ROMUPDATE" runterladen und entpacken. Dann
eine leere SD-Speicherlkarte ( 256; 512 oder 1 GB ) in den SD-Slot des
Gerätes stecken.
Gerät
in den Bootloader-Modus versetzen ( dazu komme ich später noch ! ) und
dann wird man nach ein paar Sekunden gefragt ob man das Image-Flashen
möchte. Aber wie gesagt: Hoffen wir mal, die SD-Karte niemals benutzen
zu müssen. Nach soviel Sicherheit können wir uns nun weiter an
die Arbeit machen, denn viel haben wir bis zum jetzigen Stand nicht geschafft.
Also weiter zu Schritt 4....
Wir
schauen sicherheitshalber nochmal unter START /
EINSTELLUNGEN / GERÄTE-INFORMATIONEN. Das muss wie rechts im
Bild aussehen, also da sollte nun RADIO-ROM
1.13.00 stehen. Also hat alles geklappt ! Ausserdem schauen wir uns
unsere
Speicherverteilung
an, denn der geht es als nächstes an den Kragen. Das wird dann so aussehen
wie im Bild zur linken.
Puhhh....geschafft,
"wir haben fertig". Soll heissen, nun haben wir unser Gerät speicherseitig
so verändert, dass wir unter Windows Mobile nun keine 42 MB Datenspeicher,
sondern knapp 60 MB nutzen können. Aber unter Windows Mobile 2003 wird
das in diesem Zustand und Betriebssystem nicht erkennbar. Das einzige was
wir erkennen können ist, dass sich unser Speicher leicht verandert hat.
Das Bild zur Linken ist das vor unserer
Manipulation.
===>
"AUFNAHME-TASTE;
KAMER-TASTE;
POWER-KNOPF" und
RESET-TASTE mit dem Stylus" eindrücken.
Das hört sich nicht nur kompliziert an, es ist es auch bei ersten mal
da einem irgendwie immer eine Hand zu fehlen scheint um alle 4 Dinge gleichzeitig
zu aktivieren...smile. Das sichtbare Zeichen für den Erfolg dieser
"Fingerübung" findet man dann auf dem nicht mehr Hintergrundbeleuchteten
Display mit dem Wort "SERIAL" stehen.
Sollte man dieses magische Wort dort lesen, den MDA-III in das Cradle stellen
und mit dem PC verbinden.
Nach
dem Reset ( ich empfehle einen Hard-Reset; siehe
Arbeitsschritt 13 ) muss man nach einer Weile das TFT-Display ausrichten,
also sehr ähnlich dessen was man auch unter Windows 2003 bei einem Kaltstart
gewohnt war. Nachdem das erledigt ist, ist man glücklicher Nutzer eines
MDA-III mit dem Betriebssystem Windows Mobile 6.5.3 Professionell ( NET CF
3.5; das kompletten Office Mobile Pack ( PowerPoint; Word & Excel );
Internet Mobile Explorer 8.x installieren wir gleich nach ). Die
Hintergrundbeleuchtung ist Standard-Seitig nach einem Kaltstart massiv reduziert.
Das sollte man natürlich seinem Geschmack entsprechend neu einstellen.
Neu an Windows 6.5.3 im Vergleich zu Windows Mobile 2003 ist, dass alle Daten
im Speicher nicht mehr verloren gehen wenn die Batterie am Ende ist. Nun
ist es auch Zeit mal Speicherseitig nach dem rechten zu schauen und zu
prüfen ob unsere "Speicher-Optimierung" im Schritt
6-8 gelungen ist.
Arbeitsschritt 13: An dieser Stelle
ein wichtiger Hinweis an alle ROM-Jockeys aber auch bezüglich der neuen
ungewohnten Speicherproblematik. Da nun alles permanent im Speicher
gehalten
wird muss man sich nach dem Einspielen einer neuen Firmware unbedingt
angewöhnen einen Hard-Reset durchzuführen um nach dem Flashen der
ROMs jedesmal einen "sauberen" Gerätezustand zu besitzen. Das gilt auch
wenn man sein Gerät mal verkaufen möchte damit niemand fremdes
Daten oder Reste selbiger in die Hände bekommt. Mit einem Hard-Reset
formatiert man sozusagen das gesamte Gerät auf Basis des eingespielten
ROMs. Soll heissen, man löscht alles was dort nicht reingehört
und erreicht so einen absolut "Sauberen" Auslieferungs-Status. Da wir Windows
Mobile 6.5.3 eben gerade frisch eingespielt haben, sollte wir diesen Kalt-Start
gleich mal üben und man sollte sich dringend angewöhnen einen solchen
Kalt-Start nach einem ROM-Update durchzuführen. Nebenbei ist der Hard-Reset
auch nützlich wenn man mal das Gerät komplett vermurkst und es
selbst mit einem Softreset ( Stylus unten in das Loch stecken ) nicht mehr
ansprechbar ist. Der Hard-Reset unter Windows Mobile funktionierte unter
WM2003SE durch die Power-Taste in Kombination mit einem Reset. Das gibt es
seit Windows Mobile 5.x nicht mehr ! Um einen Hard-Reset durchzuführen,
geht man ab Windows Mobile 5.0 ( das gilt auch für WM6.5.3 ) wie folgt
vor:
Arbeitsschritt 15: Nachdem
wir uns nun mit Windows Mobile 6.5.3 ein wenig vertraut gemacht haben und
alle Funktionen durchgespielt wurden, wenden wir uns nun dem deutschen
EXTROM zu, welches man oben
für Windows Mobile 6.5.3 hier saugen kann zu.
Damit
ist es uns nun möglich deutsche Programme die von Interesse sind nach
zu installieren. Das EXTROM enthält folgende Programme:
tatsächlich
gebraucht wird. Also beim starten bestimmter Programme wie zum Beispiel dem
Navi. Wenn ein Programm das BT zwingend benötigt gestartet wird, schaltet
das Tool im Hintergrund automatisch das BlueTooth Modul AN und wenn man diese
Applikation wieder beendet, automatisch aus. Das ist besser als BT die ganze
Zeit laufen zu haben, denn BT verschlingt sonst ungenutzt Energie und sollte
genauso ausgeschalgtet bleiben wie zum Beispiel das IR-Modul.
