Du besitzt ein "HTC Himalaya; XDA-II; MDA-II;QTEC 2020" Smartphone
mit "Windows Mobile 2003" Betriebssystem und möchtest Deinen PDA auf
"Windows Mobile 6.1 Deutsch" oder "Windows Mobile 6.5.1 Deutsch" updaten
? Oder Deine Sync/Ladebuchse ist defekt ? Oder Du möchtest Dein Headset
verbessern ? Dann bist Du auf dieser Page genau richtig...
Diese kleine Bastel-Page teilt sich in drei Bereiche auf:
Recycling und ReMontage einer
rausgerissenen Sync/Ladebuchse
Vorab: Wohl die grösste Schwachstelle des HTC-Himalaya; XDA-II; MDA-II
und QTEC 2020 ( alle Baugleich ! ) und Archillisferse befindet sich ganz
unten am Smartphone und nennt sich "Sync/Ladebuchse". Mit dieser Buchse wird
primär der interne Akku aufgeladen, ist aber parallel auch ein COM-Port
samt USB-Schnittstelle und kommnuniziert mir aktiven KFZ-Freisprecheinrichtungen.
In der Regel ist die wichtigste Funktionen aber das Laden des internen Akkus,
denn das Syncronisieren oder Einspielen von Applikationen/Software
kann man
auch problemlos mittels BlueTooth oder Infrarot oder direkt über die
SD-Speicherkarten durchführen. Aber auch mittels einer SD-Wireless Lan
Steckkarte geht das sehr gut. Soll heissen: Man kann im grunde problemlos
auf den COM-Port/USB-Funktionalität verzichten, da es zum Glück
genügend andere Möglichkeiten gibt. Ergo: Egal, man kann drauf
verzichten, solange keine Firmware-Updates angedacht sind, welche ausschliesslich
über die USB-Schnittstelle eingespielt werden ( es geht auch über
SD -Karten, aber dafür benötigt man dann zwei identische Geräte
) !
Grundsätzlich ist diese Buchse recht solide eingelötet und es
gehört wirklich einiges an physicher Einwirkung und grobmotorischer
Fähigkeiten dazu, die Buchse so zu zerstören das sich diese von
der Hauptplatine löst oder weggefetzt wird. Soll heissen: Wer nicht
beabsichtigt vorsichtiger mit dem empfindlichen Smartphone umzugehen, sollte
an dieser Stelle erst garnicht weiter lesen.
Da die Dummheit der Menschen für viele Anbieter eine Goldgrube darstellt,
bieten diese den Einbau neuer Buchsen für viel Geld an ( oft bei Ebay
zu finden ). Das Problem ist aber, dass nicht immer alle Funktionalitäten
der Schnittstelle gegeben sind, wenn eine brauchial rausgerissene Sync/Ladebuchse
in einigen Fällen die sehr empfindlichen Lötlands ( also die
Datenleitungen ) irreparabel beschädigt und mit aus dem PDA gefetzt
wurden. Was diese Anbieter dann für teures Geld verkaufen, ist also
"nur" das diese die Ladefunktonalität wieder herstellen und eine neue
Buchse so einlöten, dass exakt dieses Gegeben ist ( was die Kunden
natürlich akzeptieren, wenn das Gerät erstmal kostenpflichtig bei
diesen Reparaturfritzen auf dem Tisch liegt ). Und das für rel. viel
Geld wie ich finde.
Und was muss man dann dafür bezahlen ? Ca. 30-80 Euro...mit dem
Hasenfuss, das wenn die Datenleitungen mit rausgerissen wurden, der Käufer
im Regen steht, also der Anbieter dann bekanntgeben wird, das er nur die
"Ladefunktionalität" wieder herstellen kann und das Gerät übel
beschädigt wurde ( schnell und einfach verdientes Geld ). Ein sehr gutes
und lukratives Geschäft, denn eine neue Sync/Ladebuchse kostet in
Stückzahlen eingekauft nur ein 1-2 Euro. Selbst einzeln für jedermann
kostet die Buchse "nur" 9.60 Euro plus Versand. Das ist natürlich zuviel
( wirtschaftlicher Totalschaden ! ) und warum sollte man nicht die noch
vorhandene rausgefetzte Buchse einem geschickten "Recycling" zuführen,
was die Kosten dann in der gleich vorgestellten DIYS-Variante auf "0.00"
Euro reduziert ?! Und an dieser Stelle komme ich zur zur bebilderten
Vorgehensweise und beende diesen Prolog:
Was braucht man und was sollte man können
? Ein wenig Löterfahrung und mittelprächtiger
Lötkolben samt einer feinen Lötspitze ( muss nichts tolles sein
) und einer Lupe samt feiner
Hand
und etwas Geschick reicht vollkommen aus. Hast Du das, kannst Du den unten
aufgezeigten
Rettungsversuch
unternehmen ( den PDA wegwerfen kann man ggf. immer noch ). An dieser Stelle
weise ich wie üblich eindringlich auf die Impressum-Page hin, denn für
Basteleien und die Folgen, ist hier jeder selbst verantwortlich ! Alles wie
gehabt auf eigene Gefahr...
Höchstwahrscheinlich wird man bei grobmotrischen "wegfetzen" der
Syncbuchse vielleicht auch einige wichtige Datenleitungen von der Hauptplatine
mit rausgerissen haben. Also USB und COM-Funktionlität sind Schnee von
gestern ( was aber wenig tragisch ist ! ). Die Stromversorgung und das Laden
des internen Akkus hingegen, bekommt man immer hin, selbst mit der vorhandenen
"weggefetzten" Buchse. Und das ist sicherlich die Beste aller Nachrichten
und kommt "uns" sehr entgegen. Wie im Bild rechts oben dargestellt, habt
Ihr die Buchse wie folgt abgeschert oder diese hat sich aufgrund der
Cradle-Nutzung durch die Hebelwirkung noch absolut intakt gelöst.

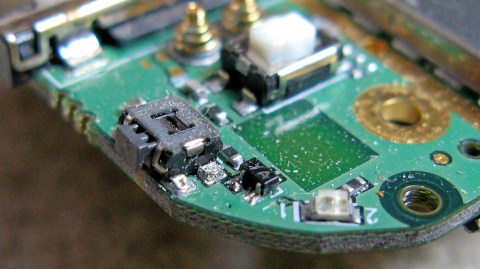

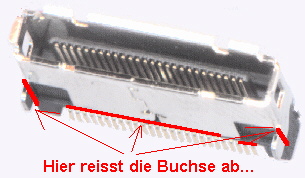

Bruchstellen sind die beiden auf der Hauptplatine fest eingelöteten
Halte-Zapfen und natürlich sind auch die 22 Pins mit weggerissen worden.
Entweder liegen die noch auf den Lötfahnen/Lands auf der Hauptplatine
oder baumeln an den Pin-Resten der rausgerissenen Buchse. Es gibt aber auch
die Variante des "schleichenden Bruchs", sol heissen nur durch Wacheln an
der "noch festen" Buchse bekommt man Kontakt. Final ist das aber wie eine
"rausgerissene Buchse" nur ist es "noch nicht" so weit gekommen.

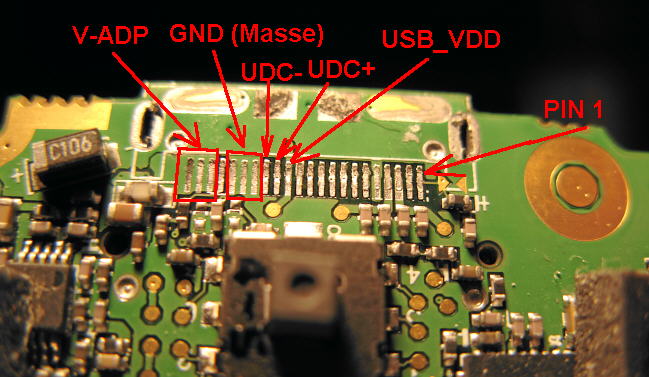

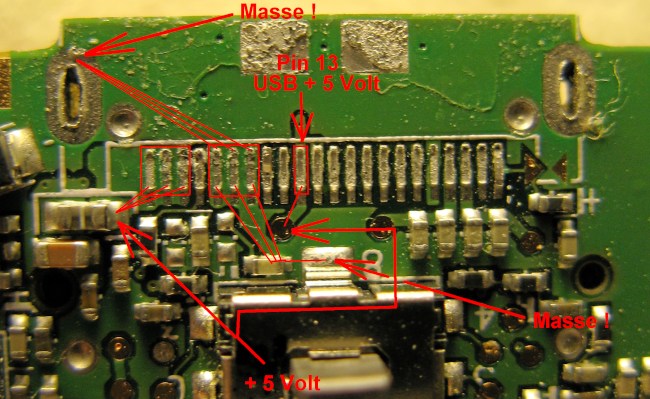

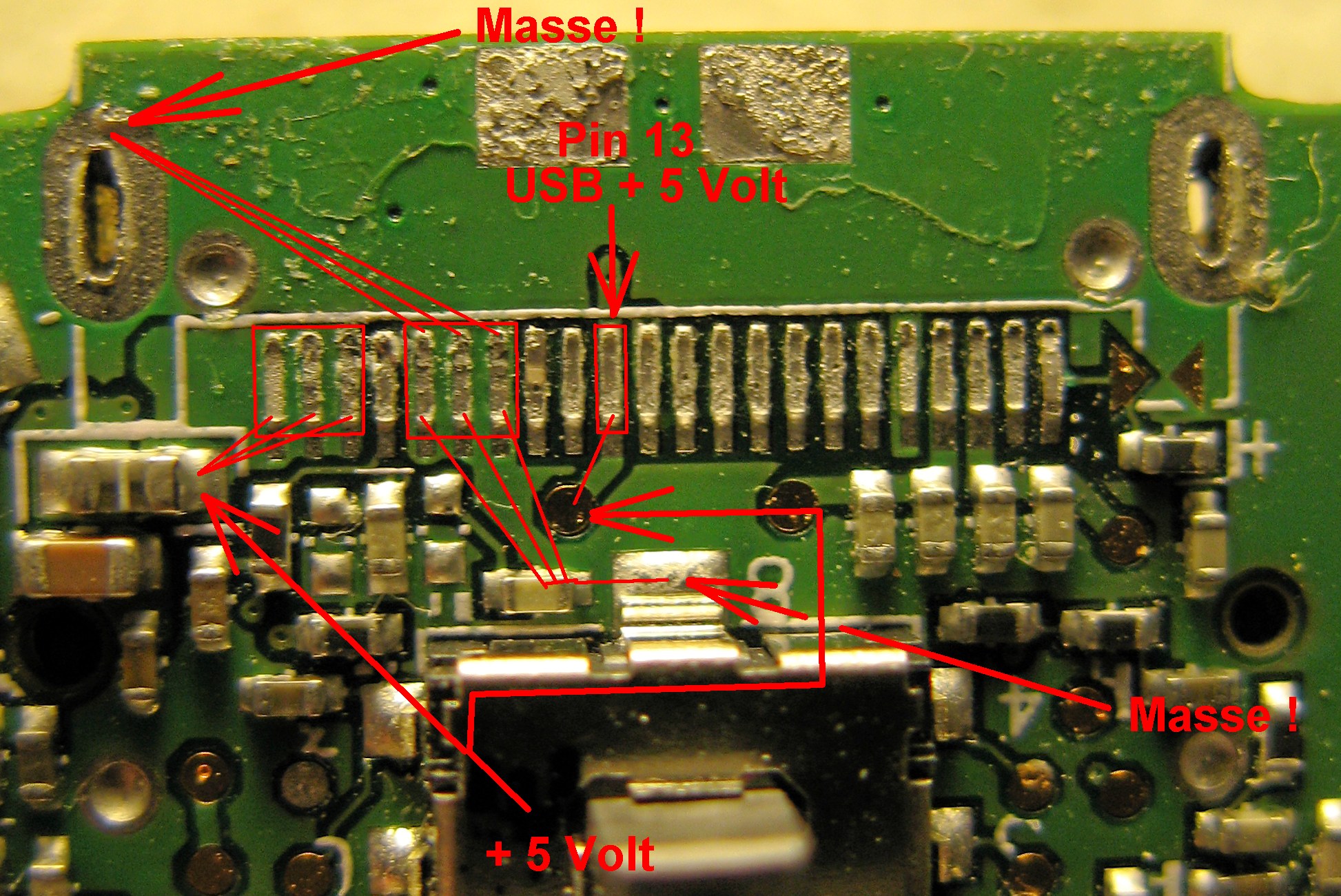

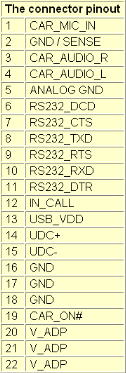

Im Diagramm zur linken habe ich mal die Pin-Belegung der Buchse dargestellt.
Da "wir" nur wieder die 5 Volt Stromversorgung mit der vorhandenen Buchse
herstellen wollen, sind folgende Pins wichtig: PIN 20;21;22 ( Plus 5 Volt
) und Pin 16;17;18 für die Masse. Aber braucht man wirklich alle ? Antwort:
Natürlich nicht ! Sollte die Buchse und Lötlands aber noch intakt
sein und die Pins 13;14;15 in Ordung sein, kann man auch noch die
USB-Funktionalität wieder herstellen und so stehen einem auch

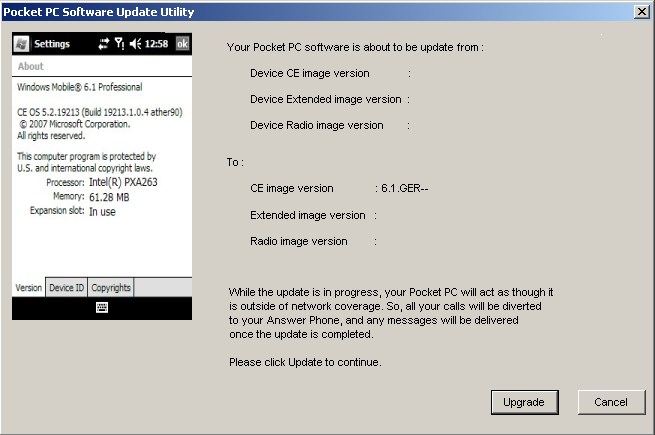

Firmware-Updates ( siehe weiter unten in der Page die Beschreibung wie man
Windows Mobile 6.0 einspielt ) zur Verfügung.
Hier beschreibe ich nun detailiert wie ich das ganze an meinem MDA-II
gelöst habe. Und zwar so das alle Fuinktionen wieder hergestellt werden
konnten. Das war aber auch nur möglich weil die Buchse zwar rausgefetzt
wurde, aber alle Pins ( wenn auch heftig verbogen ) noch vorhanden waren
und auf der Leiterplatte keine Leiterbahnen weggerissen wurden. Generell
lässt sich aber aufgrund der vielen Möglichkeiten an Plus und Minus
zu kommen bei jedem Gerät die alte Buchse soweit erneut nutzen
um die Basis-Funktionalität AKKU laden wieder hergestellt werden kann.
Also spucken wir in die Hände und beginnen mit der Arbeit, die in ca.
30 Min. problemlos zu schaffen ist...

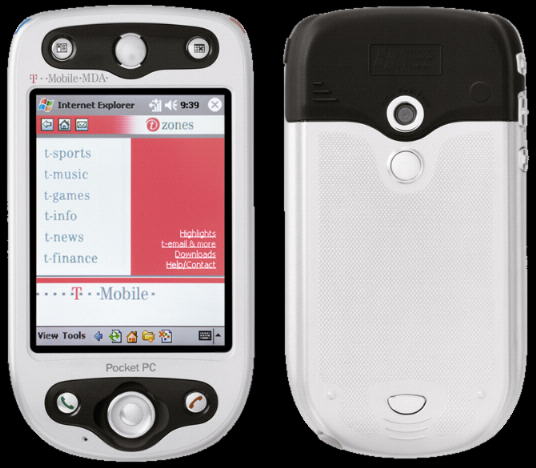

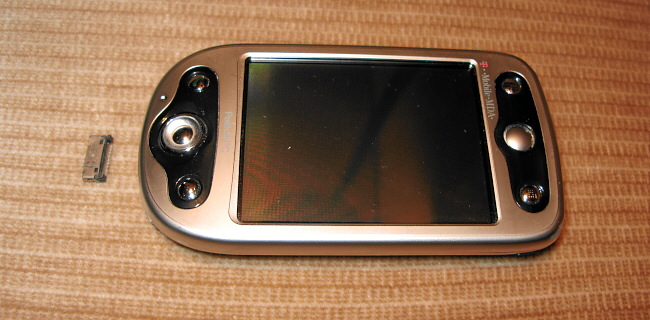

Unser Patient, ein MDA-II :

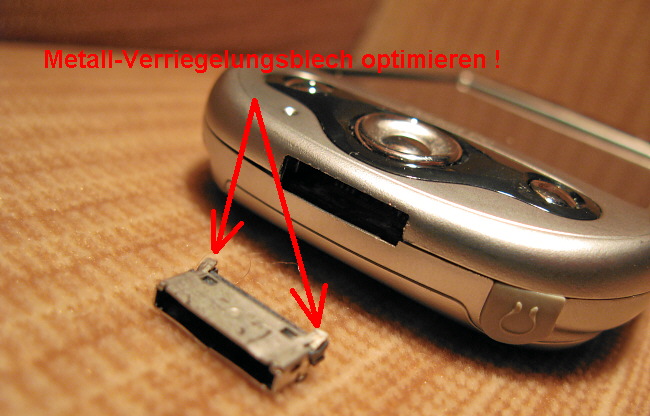

Die Sync/Ladebuchse hat sich gelöst und wurde sozusagen in Einzelteilen
gebohren um das Licht der Welt zu erblicken. Etwas verstümmelt, aber
noch mit allen -wenn auch übel verbogenen- 22 Pins. Auch hingen keine
Leiterbahnreste an den Pins. Beste Voraussetzungen um wieder alle Funktionen
des MDA-II herstellen zu können.

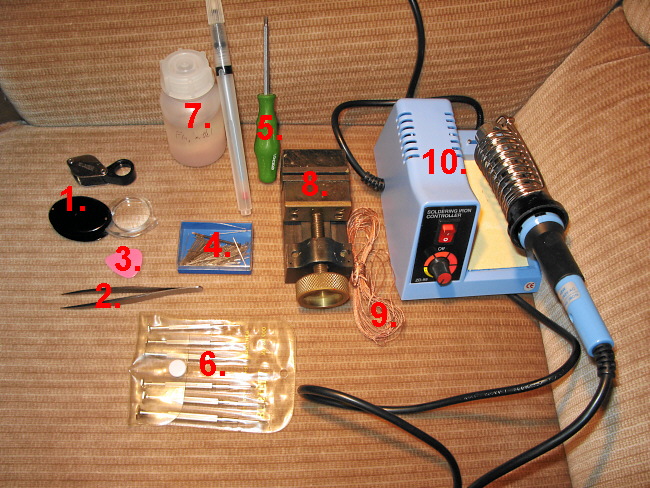

Unser Operationsbesteck ( folgendes wird benötigt
): 1.) Eine sehr gute Lupe; 2.) Eine Pinzette; 3.) Flexibles
Plek ( Gitarrenspieler werden das gut kennen ); 4.) Stecknadel; 5.) kleiner
Kreuzschlitzschraubendreher; 6.) Uhrmacher-Schraubendreher ( die wir als
Torx-Schraubendreher missbrauchen werden ); 7.) Flussmittel -FLUX- und Pinsel,

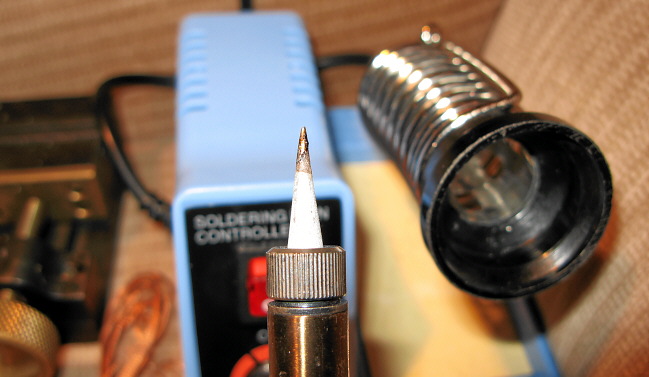

8.) Minischraubstock; 9.) Entlötlitze und 10.) einen Lötkolben/Station
mit sehr feiner Lötspitze. Einen für diese Zwecke exellente
Lötstation gibt es in jedem Conrad
Laden unter der Modell-Bezeichnung "BASETech ZD99" für nur 19.95 Euro.
Das Teil ist wirklich hervorragend da man durch die extrem dünne
Lötspitze ( wechselbar ! ) wunderbar jeden einzlenen Pin 100%g exakt
löten kann. Gutes Werkzeug muss nicht teuer sein !!!
Achja, ein Wort zu Antistatik: Wir fummeln hier nicht an einem Ziegelstein
herum, sondern elektrostatisch sehr sensitiven Komponenten. Auf jeden Fall
eine Antistatik-Matte nutzen und sich nach Möglichkeit auch erden und
auch keine Bauteile berühren. Also die "Spitze Finger-Taktik" anwenden
um da nichts zu "zerschiessen" !

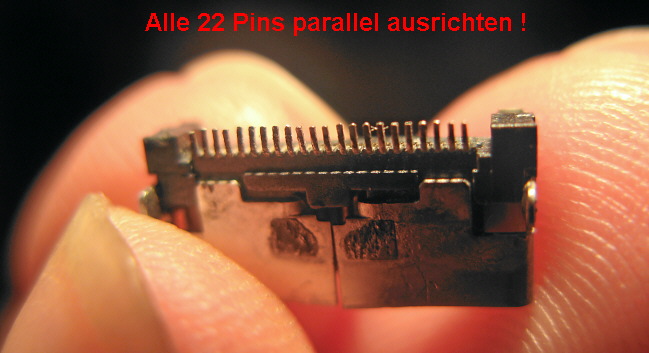

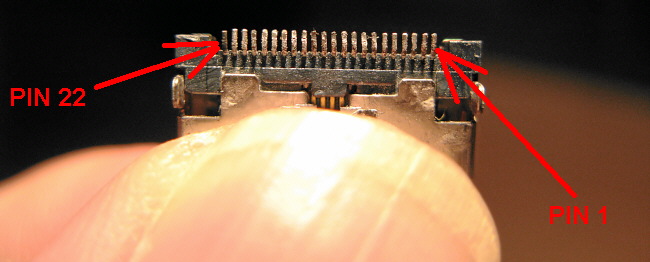

Schritt 1: Als erstes nehmen
wir uns die rausgerissene Buchse mit den total verbogenen 22 Pins vor.

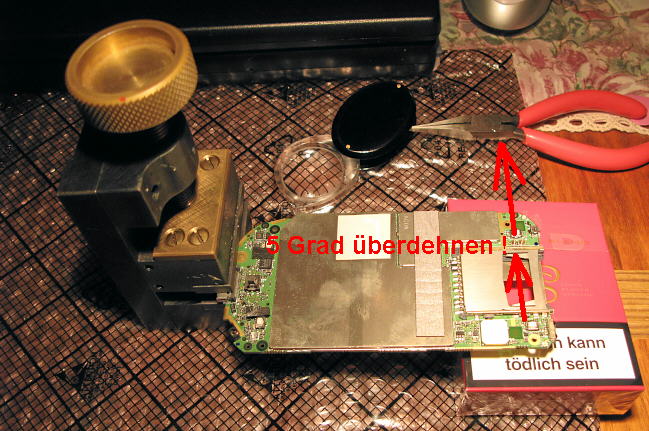

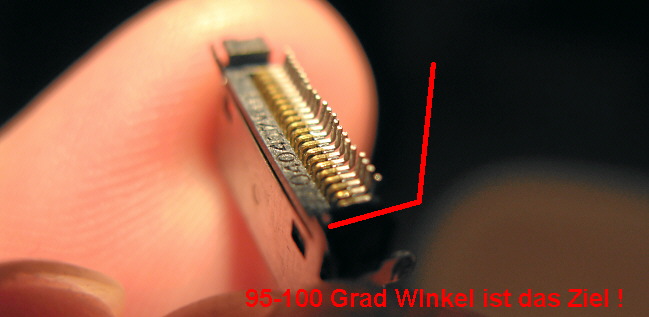

Hier muss das Endziel sein, alle Pins wieder so hinzubiegen, das dieses
einlötbar sind. Als erstes alle Pins im ursprünglichen 90 Grand-Winkel
ausrichten. Das wird einem aber nicht 100%ig gelingen drum besser 95 Grad
nutzen. Also so hinbiegen, dass wenn die Kontakt mit der Leiterplatte haben,
diese aufliegen und federn können. Das hat den Vorteil das wenn man
die Buchse mit Druck auf die Leiterplatte bringt, alle 22 Pins wie kleine
Federn homogen auf Ihren Lötlands aufliegen und man so KEIN Lötzinn
benötigt, sondern das noch vorhandene nutzt. Dieses in den >90 Grad
Winkel biegen, klappt übrigens prima mit einer Flachzange und viel
Fingerspitzengefüehl. Wenn das geschafft ist muss man alle 22 Pins parallel
ausrichten. Nun kommt die Lupe und eine Nadel ins Spiel mit der man das
anständig hinbekommen kann. Natürlich nicht exakt auf hunderstel
Millimeter, aber doch sehr gut. Auf den Bildern sieht man meine Bemühungen
nachdem ich alles grob gerichtet hatte. Danach hiess es noch etwas Feinarbeit
reinstecken und die Buchse war fast wieder wie neu. In meinem Fall war es
aber etwas friggeliger, denn ich musste die Buchse zerlegen ( vom Metall
trennen ) den PIN 22 entnehmen und ausserhalb der Buchse richten ( denn der
hatte sich im Stecker zustzätzlich verbogen ! ). Ich möchte damit
nur zum Ausdruck bringen, dass man bis auf Pin-Ebene wirklich alles wieder
reparieren kann, bis hin zum Austausch einzelner Pins ist mit Gefühl
wirklich alles möglich.
Schritt 2: Sollte man -so wie
ich es tun musste- die Buchse zerlegen um einzelne Pins zu entnehmen und
Richten, bei der Monage der SyncBuchse mit dem Metallgehäuse drauf achten
das die beiden Verriegelungszapfen den Kunststoffeinsatz sicher in Position
halten. Hat man aber nur wie im Schritt 1 beschreiben die Pins wieder sauber
hingebogen, kann man diesen Schritt 2 ueberspringen bzw. nur sicherheitshalber
mal einen Blick auf die Buchse und diese mechanische Verriegelung werfen.
Just in Case !
Schritt 3: Im diesem Schritt

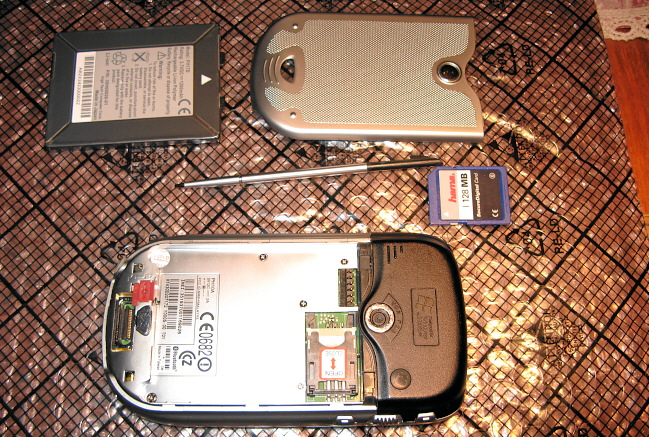

entfernen wir die Akkuschale; den Akku; die SIM-Telefonkarte; den Stylus
( also den Bedienstift ) und die SD-Karte aus dem Slot. Sollten noch wichtige
Daten auf dem MDA-II sein vorher unbedingt ein Backup auf SD-Karte
durchführen...

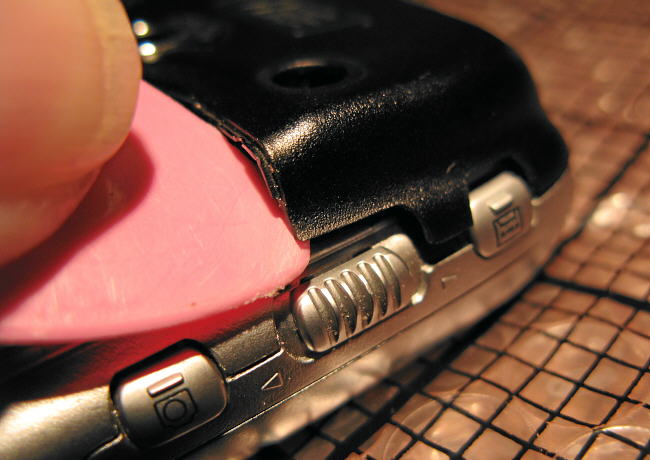

Schritt 4: Nun heisst es "Kunst
trifft auf Technik". Wir schnappen uns das Plek und setzen wie oben dargestellt
in dem Bereich wo der Stylus normalerweise steckt an um die Kunststoff-Abdeckung
zu entfernen resp. diese auf dieser Seite zu entriegeln. ( die Abdeckung
nicht geschraubt ! )
Schritt 5: Nun wird es etwas
fummelig. WIe auf den Bildern dargestellt ansetzen und auf der anderen Seite
der Kunststoffabdeckung zu leibe rücken. Hier muss man mit etwas mehr
Kraft drangehen, bis es das typische "Klack" Geräusch als Belohnung
ertönt.

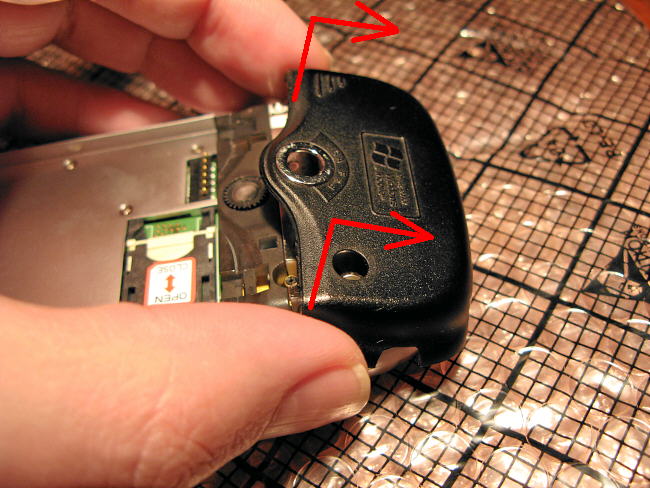

Schritt 6: Nachdem beide Seiten
gelöst sind vorsichtig anheben und wie oben dargestellt vom MDA-II
entfernen. Hier drauf achten das, das Kunstoff auf der Oberseite beim EIN/AUS
Schalter auch noch in Verriegelungshaken hängt. Mit ein bisschen
Rütteln vorsichtig lösen, dann geht das wie von allein. Auf keinen
Fall Gewalt anwenden !

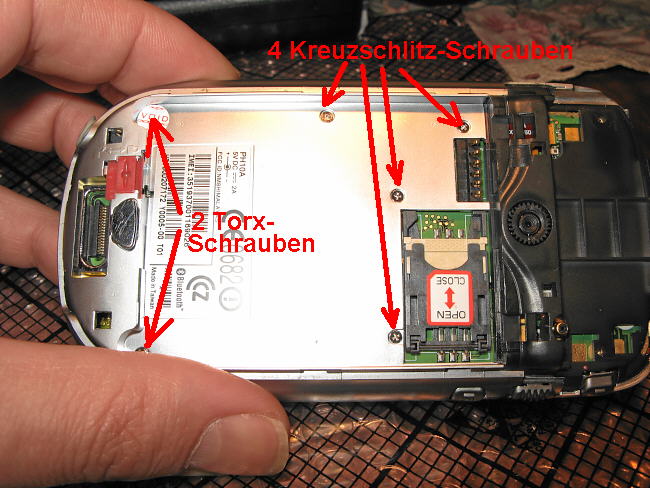

Schritt 7: Spätestens
jetzt weiss man auch, warum das schwarze Rückteil vorhanden ist. Denn
es sitzt direkt über den GPM-Antenne und stellt so einen ungehinderten

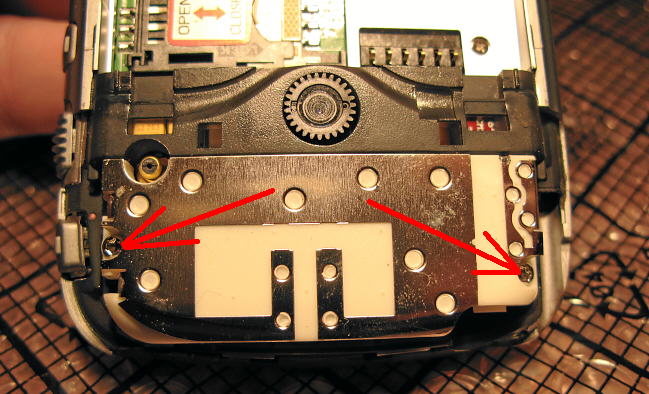

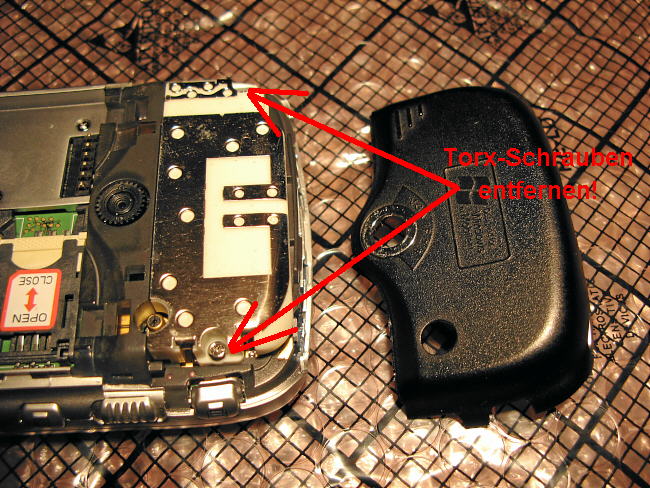

sicheren Handy-Empfang sicher. An dieser Stelle müssen zwei Torx-Schrauben
entfernen und aus unserem Uhrmacher-Schraubendrehersatz einen Schraubendreher
suchen der "Biss" hat und "passt". Denn die lassen sich auch mit einem normalen
Schraubendreher problemlos rausschrauben...

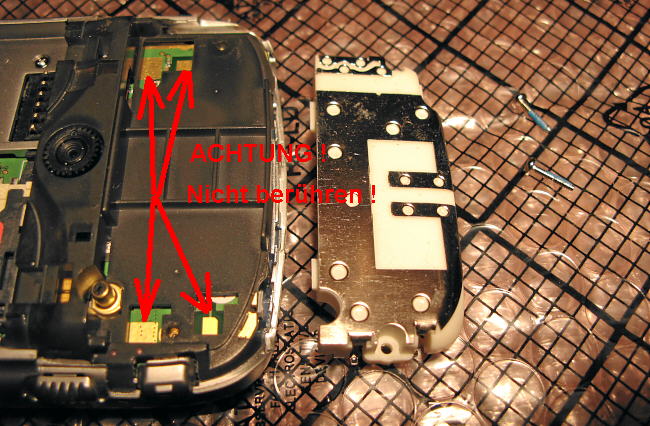

Schritt 8: Nachdem die beiden
Schrauben mit der Pinzette entfernt wurden , nun die GSM-Antenne abheben.

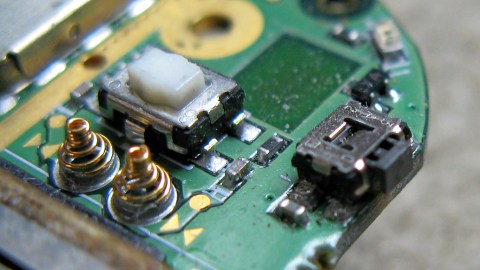

Und schon droht erste Gefahr, denn die GSM-Antenne stellt mittels Federn
kontakt zur Platine her. Wenn man unten an der GSM-Antenne die Federn oder
in den markierten Bereichen auf der Hauptplatine mit seinen fettigen
Pommes-Griffeln herumfummelt, erhält man als Belohnung ein Kontaktproblem
und in Folge dessen ein sehr schlechten Handy-Empfang ! Also Finger
weg...
Schritt 9: Nun die oben
dargestellten 6 Schrauben entfernen. Zwei davon müssen wieder mit dem
Uhrmacher-Schraubendreher Trick entfernt werden. Eine davon liegt unter dem
"VOID"-Siegel.
Schritt 10: Nun wie oben im
Bild gezeigt mit dem "Plek" oder einem anderen Stück Kunstoff ansetzen
und in Pfeilrichtung vorsichtig wandern. Man hört es 2-3mal klacken
und das sind dann die "Entruigelungsgeräusche" des Gehäuses. Achja
ein etwas längerer Fingernagel geht auch, denn das Gehäuse lässt
sich leicht öffenen., da das Verriegelungssystem inform der Resthaken
eher klein dimensioniert ist...
Schritt 11: Wie auch schon
unter Schritt 10 das gleiche auf der anderen Gehäuseseite durchführen.
Wieder wird man das typische "klack"; "klack" und "klack" Geräusch
hören.
Schritt 12: Nachdem das Backcover
von allen Rasthaken gelöst ist, kann man es wie oben dargestellt zur
Seite legen. An dieser Stelle möchte ich noch ein Wort zu dem Schieberegler
"nachschieben". Unbedingt beim späteren Zusammenbau drauf achten das
der Kunststoff-Schiebregler in der Mittenstellung ist, sonst kann es passsieren,
dass dieser bei der Monage verkantet und nicht mehr funktioniert oder sogar
der SMD-Schiebeschalter ( der ja Federbelastet immer in der Mittenstellung
steht ) beschädigt oder abgebrochen wird. Alos bei der späteren
Montage unbedingt drauf achten !
Schritt 13: Nun trennen wir
das TFT-Display von der Hauptplatine des MDA-II. Von dem MDA-II gibt es zwei
Versionen. Eher selten zu finden ist die obiges Version mit einem TFT-Display
welches einen echten Stecker besitzt ( Display-Typ: 60H00022-00 ) und weit
häufiger eine Version mit SMD-Klemmbuchse ( Display-Typ 60H00011-00
) in der ein Folienverbinder verschwindet. Um obige Variante zu lösen
bedarf es nicht viel. Man muss lediglich den Stecker vorsicthtig abziehen
und die Sache ist erledigt. Sollte man hingegen den "normalen" MDA-II mit
SMD-Stecker besitzen ist das auch nicht viel schwerer. Der SMD-Sockel an
diesen Modellen klemmt lediglich den Folienverbinder im Sockel. Die
Klemmvorrichtung ist ein brauner umgeklappter Steg, welcher lediglich um
90 Grad zum entriegeln hochgeklappt werden muss. Absolut identisch mit dem,
aus meiner Yakumo-Reparatur Page ( ggf. dort nachschauen
wie das mit einem solchen Sockel funktioniert ! ). Warum zwei Varianten des
MDA-II ? Obige Variante besitzt ein komplett anderes TFT ( anderer Typ !
) welches im Vergleich zu den MDA-II Modellen mit SMD-Stecker und Klemmtechnik
ein viel helleres kontrastreicheres Bild erzeugt. Aber auch bei diesen Modellen
gibt es betzüglich des TFTs zwei verbaute TFT-Modelle. Eines mit dem
typischen eher gelblichen Farbstich und eines mit neutraler hellerer Farbgebung.
Wenn man sich also mal ein Ersatzdisplay bestellen muss, unbedingt auf den
korrekten Display-Typ ( 60H00022-00 oder 60H00011-00 ) achten
!
Schritt 14: Keine Panik wir
haben es nun fast geschafft. Nachdem das TFT-Display von der Hauptplatine
gelöst wurde ( siehe Schritt 13 ) müssen noch drei Schrauben
gelöst werden, die die Hauptplatine mit dem Frontcover verbinden. Diese
habe ich oben markiert. Da man beim Zusammebau gerne mal das falsche Loch
zum Verschrauen nutzt, zeige ich diese 3 zu entfernenden Schrauben jetzt
im Detail....
Schritt 15: Hier die erste
Schraube des Trio´s . Gut zu erkennen ist das um 45 Grad versetzte Loch
in dem eine der Gehäuse-Schrauben ( siehe Schritt 9 ) steckte. Also
merkt Euch diese Position gut ehe diese entfernt wird !
Schritt 16: Hier die zweite
Schraube des Trio´s . Gut zu erkennen ist rechts das Loch in dem eine
der Gehäuse-Schrauben ( siehe Schritt 9 ) steckte. Also merkt Euch
auch diese Position gut ehe diese entfernt wird ! Und noch ein

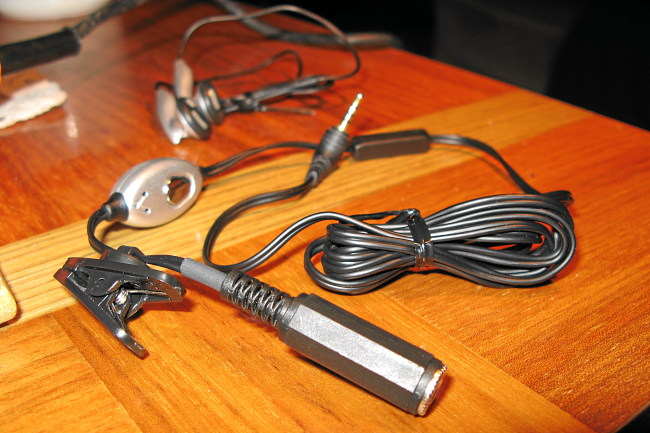

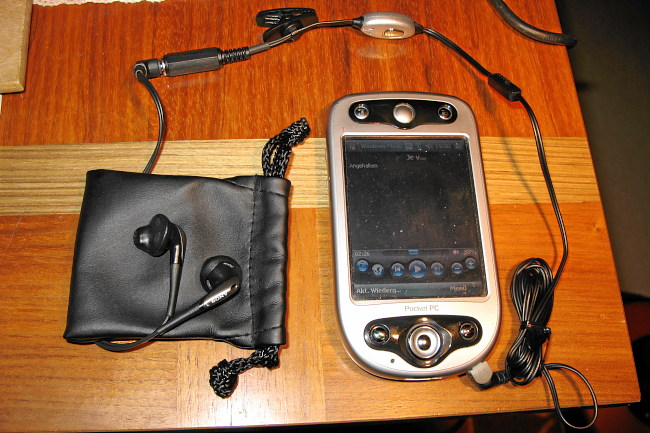

technischer Hinweis. Auf dem Bild oben sieht man prima die 2.5mm Buchse für
das Headset/Köpfhöhrer. Diese Buchse hat eine Eigenart das wenn
man einen Stecker dort einsteckt ein Microschalter betätigt wird, der
den Lautsprecher des MDA-II deaktiviert solange etwas drin steckt ( das dient
dann zum Freisprechen ! ). Sollte man sich nach der Nutzung und entfernen
des Headsets/Kopfhöhrers mal wundern, das der Lautsprecher stumm bleibt,
hängt der in der Buchse befindliche Mircoschalter. Um diesen wieder
"gangbar" zu machen reicht in der regel das vorsichtige herumstochern in
dieser Buchse oder ein beherztes Fingernagel-Schnipsen auf selbige. Passiert
sehr selten, aber wenn es mal passiert, wisst Ihr nun was man machen kann
und vor allem warum das so ist.
Schritt 17: Hier die letzte
also dritte Schraube des Trio´s . Gut zu erkennen ist das um 45 Grad
versetzte Loch in dem eine der Schrauben ( siehe Schritt 7 ) für die
GSM-Antenne steckte. Also merkt Euch auch diese Position gut ehe diese
entfernt wird !
Schritt 18: Nun kann man die
Hauptplatine aus dem Frontcover entnehmen. Auch hier möchte ich nochmal
dringend davor warnen die Kontakte in den roten Quadraten oben im Bild zu
berühren. Zum einen unten am MDA-II das Mikro und oben die Kontakte
des Lautsprechers. Sollte man igendwann der Lautsprecher keinen Mucks mehr
von sich geben, ist es in 99% aller Fälle so, dass hier ein Kontaktproblem
besteht. In der Regel kann man das durch leichten Druck auf der Rückseite
des MDA-II im ganz normalen Betrieb erzwingen das der Lautsprecher wieder
funktioniert ( und hat dann den Fehlerteufel lokalisiert ). Sollte das der
Fall sein, muss man nur die Kontakte reinigen ( ISO-Alk. ). Passiert aber
auch sehr selten, aber wenn das mal vorkommen sollte, wisst Ihr nun auch
bescheid was zu tun ist ! So, wir haben nun die Hauptplatine entfernt und
können nun drangehen die Buchse wieder einzulöten. Also das Front-Cover
mit dem TFT-Display beiseite legen. Aber STOP ! Stichwort: TFT ! Viele schrotten
sich ja auch gerne mal das TFT Displays. Um das aus der Schale rauszubekommen
einfach den Lautsprecher oben entfernen, denn der ist mit zwei Schrauben
befestigt und dient gleichzeitig als TFT-Display Fixierung. Wenn das geschehen
ist, muss man nur noch rechts und links das Gehaeuse vorsichtig auseinander
biegen ( mit den Daumen ) und unten auf dem GLAS mit den Zeigefinger nach
oben drücken. Es ist recht Stramm geklemmt, daher keine Angst, da kann
nichts kaputt gehen ! Aber das ist nicht unsere Mission, denn diese heisst
nun Buchse zum laufen bringen....
Schritt 19: Eine letzte Kleinigkeit
muss noch von der Hauptplatine entfernt werden. Und zwar das D-PAD. Also
das Navigations-Steuerkreuz mit Schalt/Druckfunktion. Die Konstruktion ist
wirklich simpel, denn dieser Knopf ist nur ein Kunststoff-Vierkant gesteckt.
Zu beachten ist aber, dass dieser nach unten hin schräge verläuft
und man den jeweils um 90 Grad verdreht falsch aufstechecken kann. Also schaut
Euch das Bild oben an und steckt den Knopf später bei der Montage
exakt so wieder drauf. Also den Knopf nun abziehen und beiseite legen...
Schritt 20: Oben habe ich nun
eingezeichnet welches die elementaren und wichtigen Pins sind. Sehr gut kann
man die beiden Dreiergruppen für die Stromversorgung erkennen, welche
ich oben mit zwei Roten Quadraten markiert habe. Direkt daneben liegen die
3 Pins für die USB-Funktonalität und der Rest ist COM-Port Geschraddel
und Dinge für eine aktive KFZ_Freisprecheinrichtung ( sind also eher
unwichtig ). Je nach Beschaffenheit der Buchse muss man nun schauen was machbar
ist. In meinem Fall lassen sich alle Pins anlöten und das werde ich
gleich auch zeigen. Was man aber auch sehr gut sehen kann ist, wie schlecht
die Buchse vom Hersteller gelötet wurde. Da wurde sehr sparsam
Siebdruckpaste verwendet welche mit einem SMD-Dispenser sehr sparsam aufgetragen
wurde. Desweiteren ist in obigen Fall auch die Reflow-Lötung alles andere
als gelungen. Es sieht mir fast danach aus, als wenn das Metall der Syncbuchse
Hitze absorbiert hat und das zu einem eher durchwachsenen schlechten
Lötergebnis geführt hat. Kein Wunder, das die sich die früher
oder später lösen musste. Aber ich habe auch andere MDA-II Modelle
hier , bei denen das ganze wirklich sehr gut gelötet wurde ( und die
halten Bombenfest und sind nur mit Roher Gewalt rauszufetzen !
).
Schritt 20/2-Alternative ( bei weggefetzten
Lötlands ) Lötvariante: Mittlerweile haben mich
zahlreiche Emails von Usern erreicht, in denen ständig gefragt wird,
was man denn tun muss um die Ladefunktionalität alternativ wieder
herzustellen, wenn die Lötlands ( Leiterbahnen auf der Hauptplatine
) zusammen mit der Buchse von der Platine gerissen wurden. Oben habe ich
eingezeichnet welches die elementaren und wichtigen Pins sind und wo man
diese mit einer Oberlandleitung ( dünner Lackdraht ) alternativ
anlöten kann. Ich habe das alles im Bild
genau eingezeichnet und wer auf selbiges oben klickt kann sich eine massive
Vergrösserung des Bereiches anschauen. Die +5 Volt des Pins 20-22
muss ich wohl nicht weiter kommentieren, denn das ist selbsterklarend und
liegt auch auf der Hand. Wer zudem Pin 13 mit dem goldenen Testpunkt
verlötet, kann zudem auch die Ladefunktion mittels USB-Cradle wieder
herstellen. Bei den Masseanschlüssen hat man die Qual der Wahl und ein
Haufen Möglichkeiten. Am einfachsten ist es sicherlich, eine Verbindung
zum Key-Pad ( das 5 Wege Steuerkreuz ) herzustellen. Man kann aber auch eine
Leitung an das Metall-Gehäuse der Buchse löten ( denn das alles
liegt an Masse ! ). Hierzu die Pins einfach hochbiegen ( diese müssen
ja nicht auf der Leiterplatte liegen ) und zu Gruppen biegen und mittels
Lackdraht eine Verbindung zu den eingezeichneten Punkten herstellen.

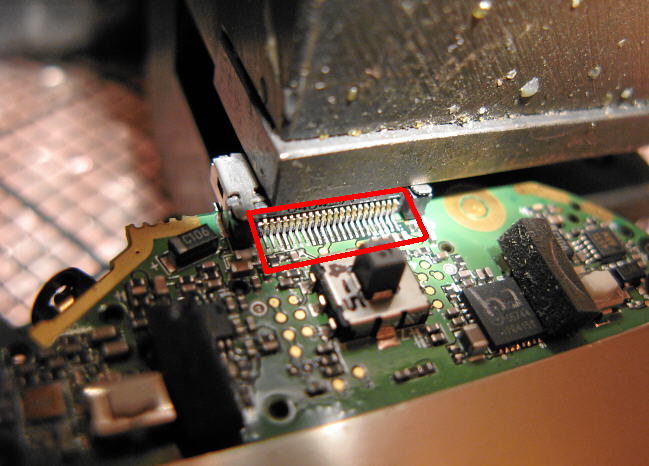

Schritt 21: Nun kommt der
Schraubstock zum Einsatz. Da auf der anderen Seite der Platine ein massiver
Metall-Service-Sockel vorhanden ist, kann man nun die zuvor gerichtete Syncbuchse
passgenau auf die Leiterplatte aufsetzen und we oben dargestellt im Schraubstock
fixieren ( mechanisch vorsichtig klemmen ! ). Da der Schraubstock in meinem
Fall massiv ist und sehr viel wiegt, habe ich rechts unter die Hauptplatine
eine BigBox Zigarettenschalchtel untergeschoben und die Hauptplatine so
überdehnt, dass die Pins der Syncbuchse alle die Lotlands mit etwas
Vorspannung ( was ja auch schon beim Richten in Schritt 1 wichtig war ) sauber
berühren. Nun wird es Zeit den Lötkolben anzuheizen und sich die
Lupe zu schnappen...
Schritt 22: Nachdem der
Lötkolben mittlerweile Temperatur hat, darf die Lötspitze keine
Lötzinnrest besitzen, da wir nun das noch vorhandene Lot auf der
Leiterplatte und den Pins nutzen. Um diese Lötspitze von evt. noch
vorhandenen Lot ( durch führere Basteleien ) zu befreien einfach ein
Stück Entlötlitze nehmen und vorhandenes Lot von der Spitze entfernen.
Danach dann mit einem feinen Pinsel den Bereich ( und nur diesen ! ) wo die
Pins sitzen mit etwas Flussmittel bestreichen ( weniger ist mehr ! ) und
unter der Lupe vorsichtig jeden einzelnen PIN anlöten. Am besten man
beginnt mit Pin 22 ( oben auf dem Bild ganz links ! ), denn da PIN 22;21;20
ohnehin alle auf einen Kontakt treffen ( Plus ! ), kann man dort etwas üben
( Kurzschlüsse zwischen den ersten 3 Pins machen dort nichts ! ). Man
wird schnell ein Gefühl für das Springen von Pin zu Pin bekommen
und auch unter der Lupe gut sehen wann diese homogen verlötet
wurden. Eine ruhige Hand; viel Licht und sehr gute Lupe sind aber Pflicht
!
Schritt 23: Hier nun das fertige
Ergebnis. Alle 22 Pins sind nun angelötet. Das ganze sieht zwar ein
bisschen komisch aus, aber auch nur weil ich pro Pin sehr sorgfältig
zweimal vorgegangen bin, denn ich wollte keine kalte Lötstellen produzieren
( denn unter der Lupe ist das ganze immer noch sehr friggelig ). Desweiteren
habe ich die Pins einzeln mit einer Nadel mechanisch belastet um wirklich
eine solide homogene Lötverbindung sicher zu stellen. Aber das ist nur
die halbe Miete...
Schritt 24: Nun müssen
wir das Metallgehäuse der Syncbuchse fixieren, denn dieses trägt
die mechanische Hauptlast. Wie oben dargestellt in dem Bereich wo der Haltezapfen
sitzt ( insbesondere wenn der weggebrochen ist ! ) mit der Platine auf beiden
Seiten "links/rechts" verlöten und genügend Hitze zuführen,
denn das Blech absorbiert leider viel Wärme !
Schritt 25: Jetzt noch auf
der Unterseite anständig die Zapfen löten. Die Hitze wird durch
die Kontaktierung nach oben auf die Oberseite kriechen und eine homogene
Lötverbindung darstellen. Sollte an der Buchse die Zapfen abgerissen
sein, kann man wie oben eingezeichnet noch einen Tropfen Sekundenkleber in
den Spalt zwischen Metallhülle und Leiterplatte geben. Der flüssige
Sekundenkleber resp. der Cyanacrylatklebestoff wird den Gesetzen der
Adhäsion und Kohäsion folgend im Bruchteil einer Sekunde komplett
in den Spalt zwischen Buchse und Leiterplatte kriechen und dort eine solide
sehr haltbare Klebeverbindung schaffen. Sicherlich eine ganzbarer Weg wenn
die Haltezapfen gebrochen sind. Diesen letzten Schritt sollte man aber erst
dann durchführen, wenn 100%ig sichergestellt ist, dass die Buchse sauber
funktioniert. Abschliessend wieder alles bis Schritt 1 vorsichtig in
umgekehrter Reihenfolge zusammen bauen und sich freuen sehr viel Geld gespart
zu haben.
Achja, fast hätte ich es vergessen:
Herzlichen Glückwunsch, Operation gelungen, Patient lebt wieder
!
Firmware Update Windows
2003 auf Windows Mobile 6.1 Professional Deutsch !
Vorab: Warum sollte man ein Firmware-Update auf dem MDA-II durchführen
bzw. was bringt einem das ?
Antwort: Der MDA-II wird nur bis zur Version 1.72 ( Windows Mobile 2003
); Radio Version 1.17 ( Telefon-Firmware ) unterstützt und ist ist somit
Firmwareseitig schon mehrere Jahre alt. Alle aktuellen derzeit im Handel
erhältlichen Smartphones nutzen des Betriebssystem Windows Mobile >6.1
und im Vergleich zu dem alten Windows Mobile 2003 Betriebssystem ist das
natürlich eine Offenbahrung. Nicht nur weil man damit in die Lage versetzt
wird alles an aktueller Software zu installieren und drauf laufen zu lassen,
sondern weil ich die Funktionen von Windows Mobile 6.1 so umfangreich und
durchdacht sind, dass es wirklich Spass macht und einen so in das Jahr
2009 katapuldiert und mit den aktuell im Handel erhältlichen teuren
Geräten gleichzieht.
Der MDA-II hat mit 128 MB ausreichend viel Speicher; einen sehr schnellen
mit 400 Mhz getakteten Prozessor ( der auch mit 472 Mhz super läuft,
sonfern man bei Spielen etwas mehr Dampf benötigt ) und war seiner Zeit
technologisch im Jahr 2003 um mehrere Jahre voraus. Dieser technische Vorsprung
ist so gewaltig, dass einem Betrieb unter Windows Mobile 6.1 aber acuh Windows
Mobile 6.5.1 absolut nichts im Wege steht.
Was macht Windows Mobile 6.1 so besonders ?
Antwort: Eine Vielzahl an Funktionen und Möglichkeiten stehen einem
mit Windows Mobile 6.1 schon schon Haus aus komplett offen und wie oben schon
geschreiben werden fast nur noch neue Programme für dieses Betriebssystem
entwickelt. Einer der interessanten Features von Windows Mobile 6.1 ist aber,
dass die Daten selbst nach einem Kaltstart Speicherresistent vorhanden bleiben
( ausser denen in der 30 MB grossen RAM-Disk ) und die Kompatibilität
mit Windows 5.0 Applikationen extrem hoch ist ( fast alles was unter WM5.0
läuft, funktioniert auch unter WM6.1 ). Weitere Unterschiede zwischen
WM2003 und WM6.1 sind zum Beispiel:
Internet-Browser heißt nun "Internet Explorer
Mobile"
Eine neue Version von „Office Mobile“
PowerPoint Mobile wurde hinzugefügt
Excel Mobile besitzt graphische Fähigkeiten
Word Mobile konnte Tabellen und Graphiken darstellen
Windows Media Player 10 Mobile
Bild- und Videopaket, das die Verwaltung von Bildern
und Videos zusammenfasst
Virtueller GPS-Port für parallelen Zugriff mehrerer
Programme auf die GPS-Daten
QWERTY-Tastaturunterstützung ist
standardmäßig enthalten.
Möglichkeit, Fehler zu melden, ähnlich wie
in aktuellen Windows-Systemen.
ActiveSync 4.0, bis zu 10–15 % schneller bei der
Synchronisation
Nichtflüchtiger Speicher der Pocket PCs wird nun
auch für flüchtige Daten genutzt, was die Lebensdauer der Batterie
steigern soll. Bisher wurden bis zu 50 % (genug für 72 Stunden) der
Batteriekapazität reserviert, um Daten im flüchtigen RAM-Speicher
zu halten.
IP-Telefonie
Verbesserte Suchfunktion im Gerät
Verbesserte Suchfunktion mit online Zugriff auf Exchange
2007
HTML-Unterstützung in Mails
globale Adressbücher (Exchange 2007)
Integrierte Updatefunktion, Optimierung für den
Abgleich mit Windows Vista
Verbesserte native Unterstützung der PC-Dateiformate
Microsoft-Word, -Excel und -Powerpoint
Unterstützung von AJAX,
Abwärtskompatibilität zu Windows-Mobile 5.0 Applikationen,. NET
Compact Framework v2 SP2 vorinstalliert
Integration von „Windows Live“ und
„Marktplatz“
Speicherkarten-Verschlüsselung (AES) und
Notfall-Datenlöschung aus der Ferne
Vereinfachte Verwaltung von Zertifikaten
Verbesserter Passwortschutz (Gerätesperre)
Freies Drehen der Bildschirmausgabe möglich
„Information Rights Management“ zum Schutz
sensibler Daten
etc.p.p. ( es halt sich also seit Windows Mobile
Brutal viel zum positiven geändert ! )

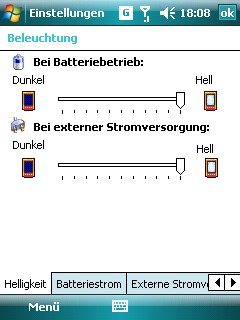

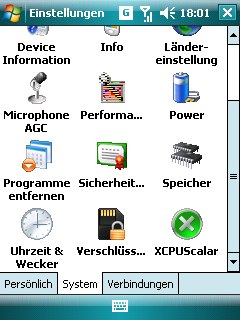

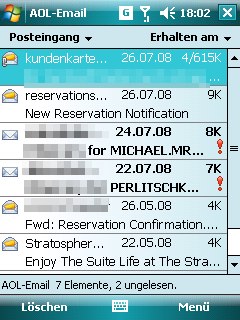

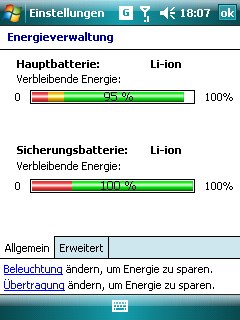

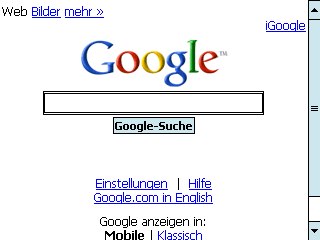

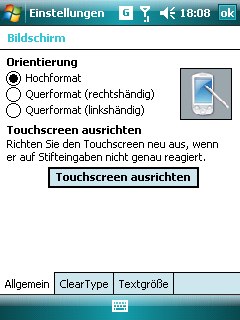

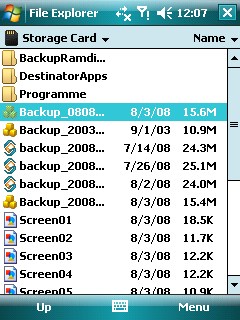

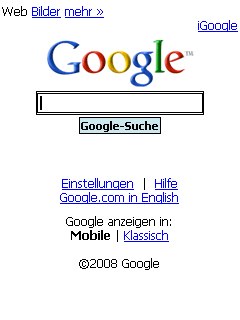

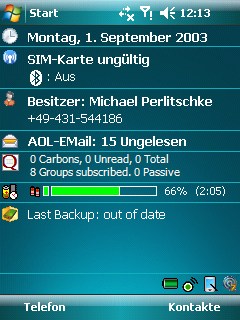

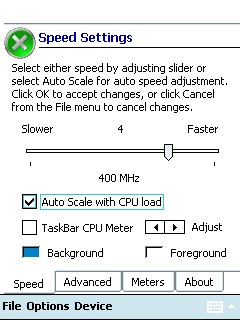

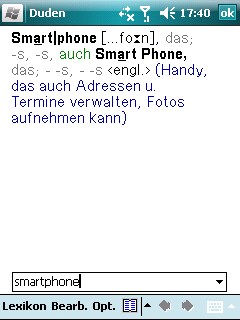

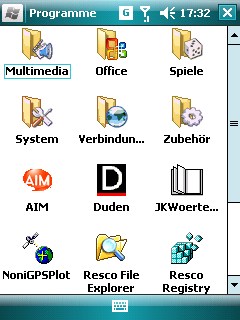

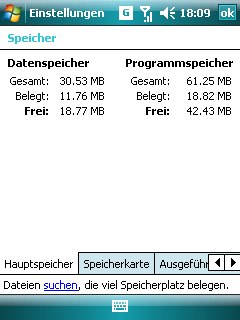

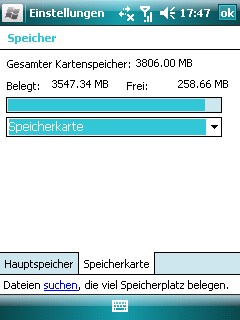

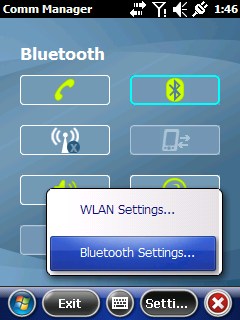

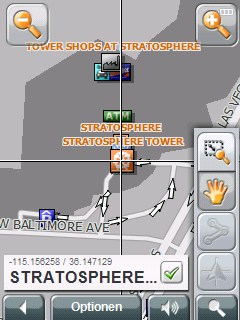

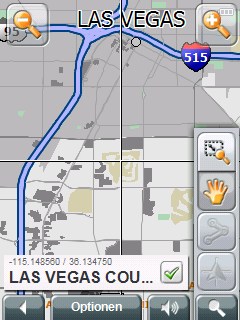

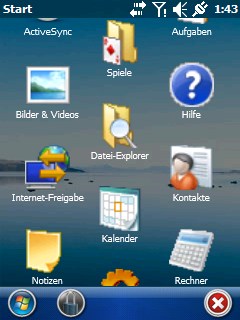

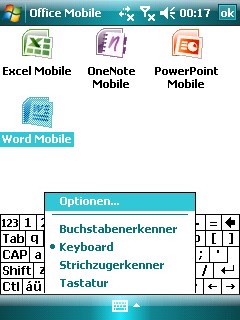

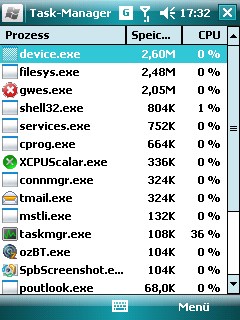

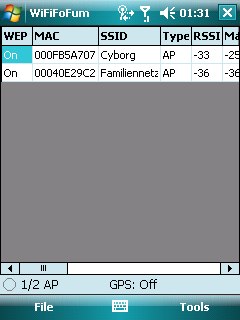

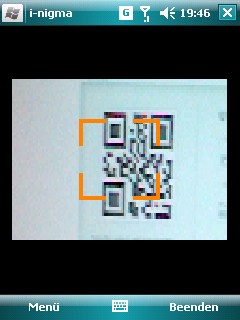

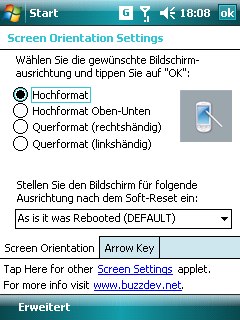

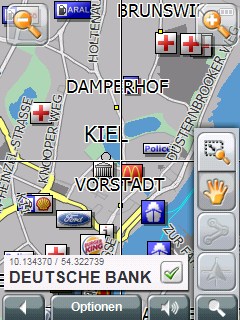

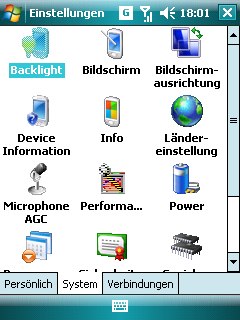

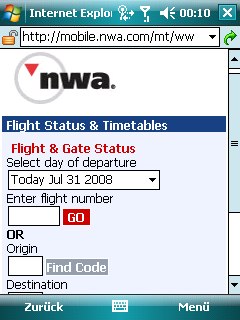

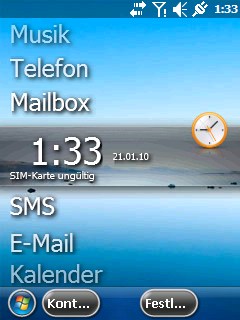

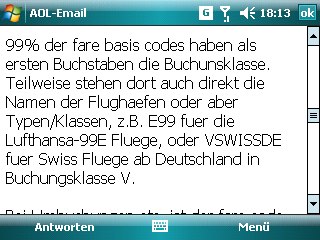

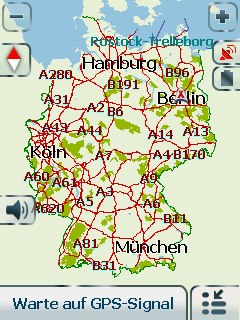

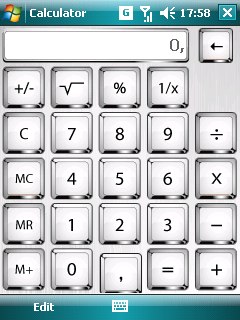

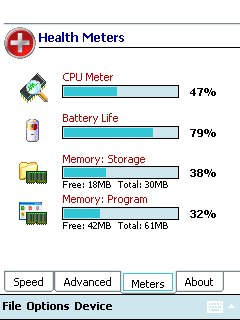

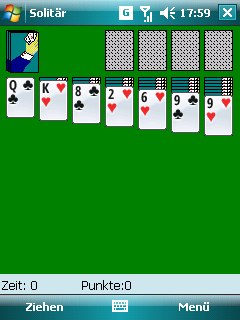

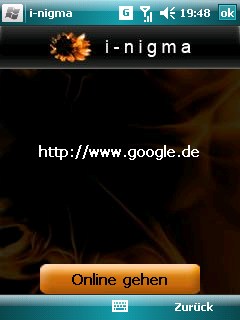

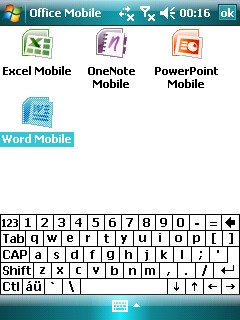

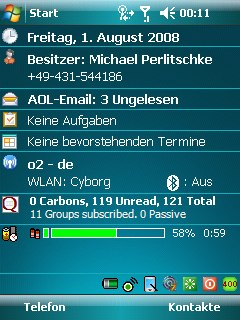

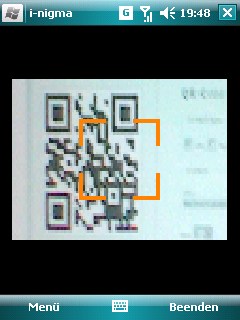

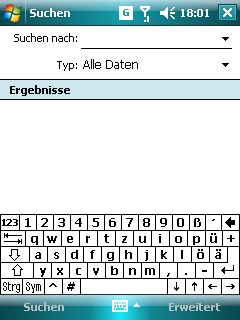

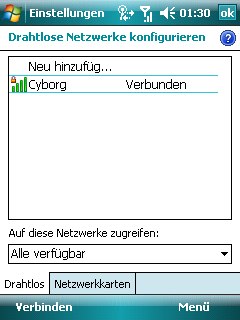

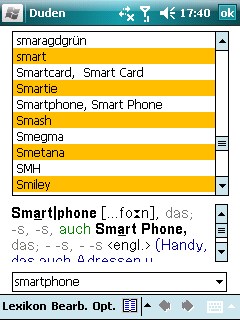

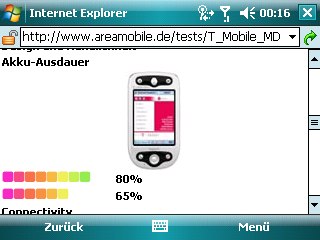

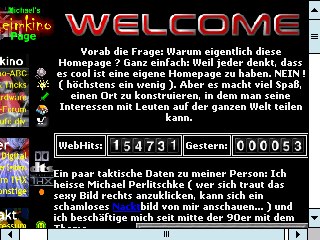

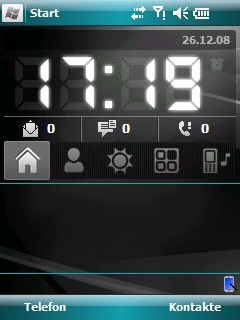

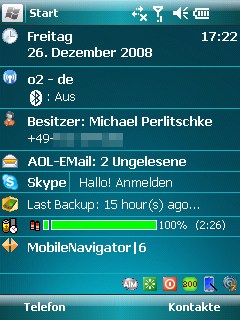

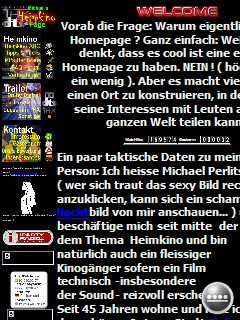

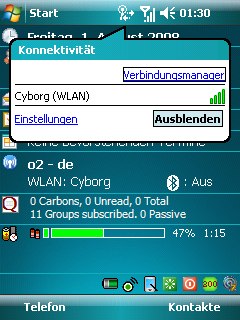

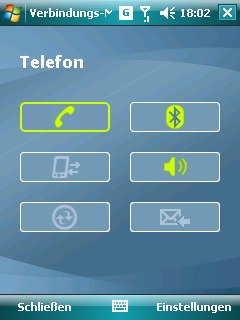

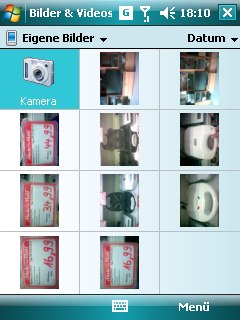

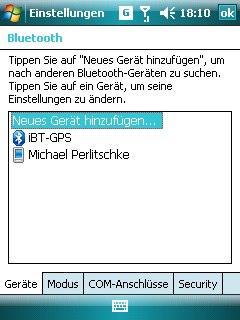

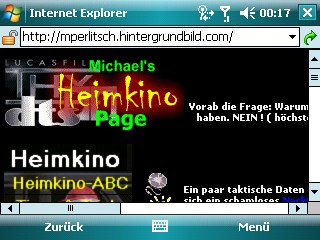

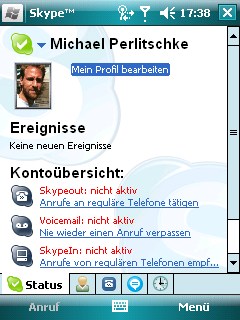

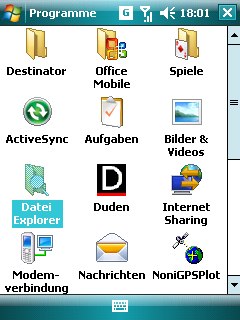

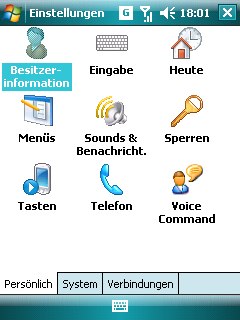

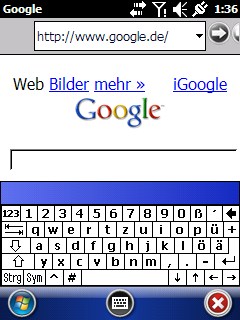

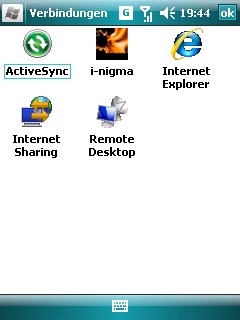

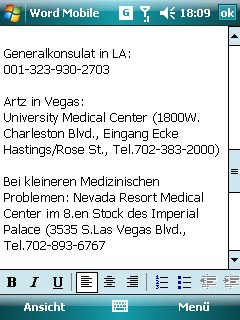

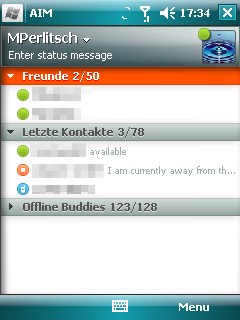

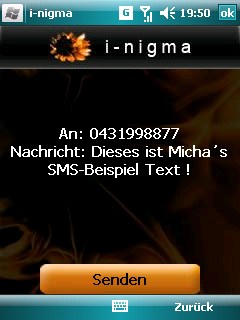

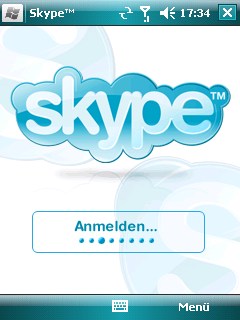

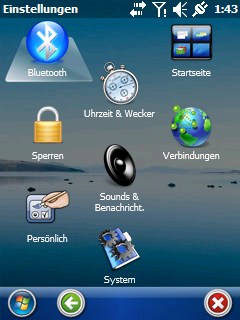

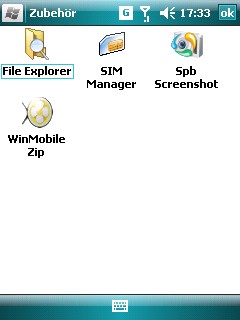

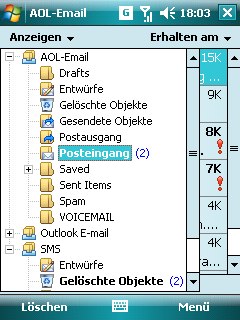

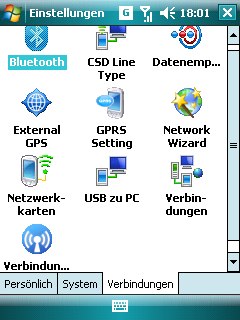

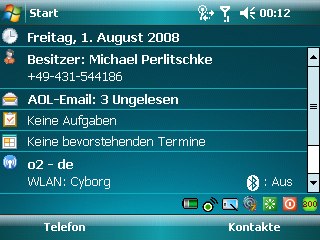

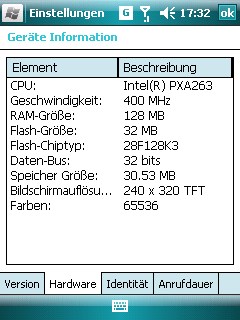

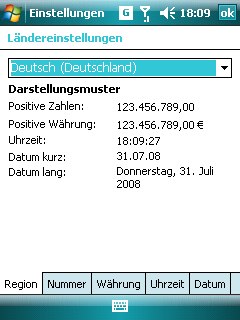

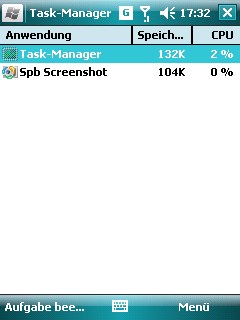

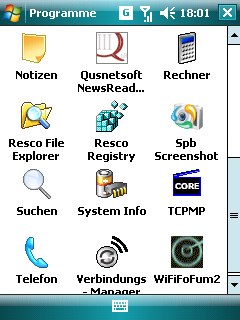

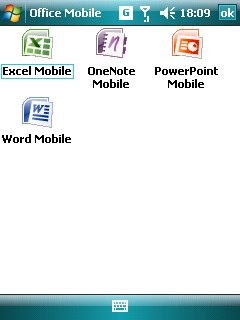

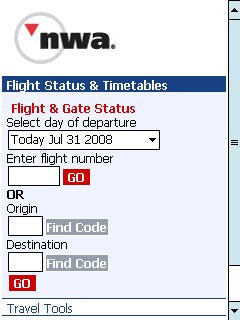

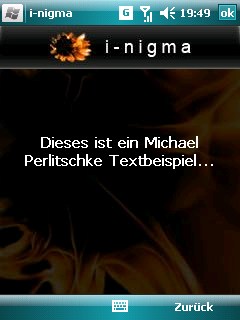

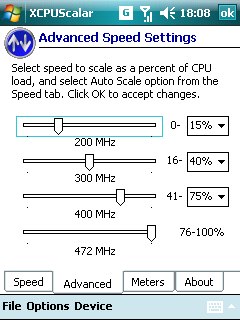

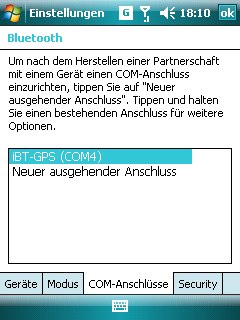

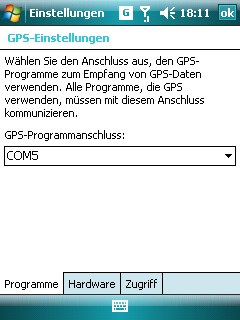

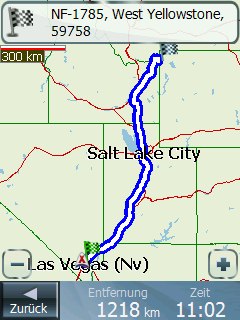

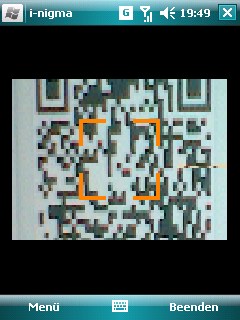

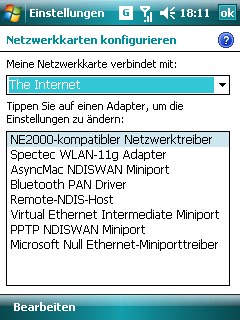

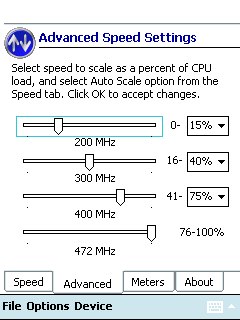

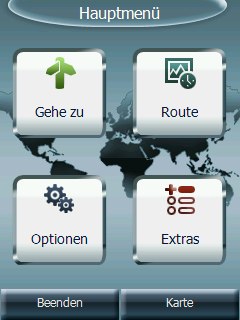

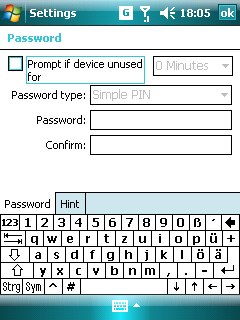

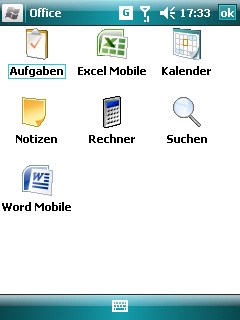

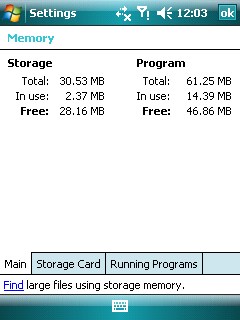

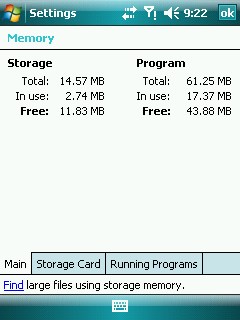

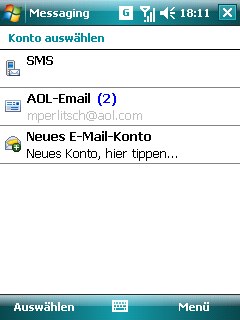

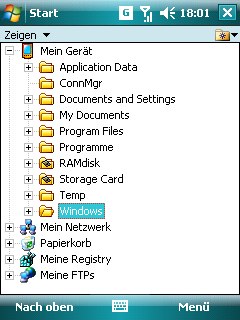

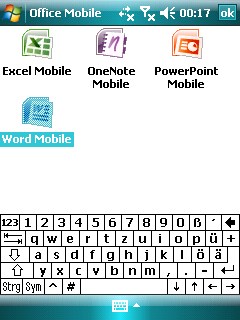

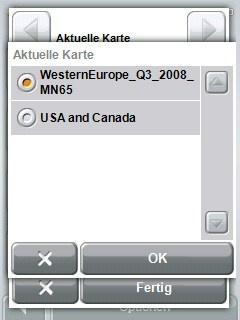

Hier nun mal eine grosse Ladung WM 6.1 Screenshots meiner seit lagem
absolut sauber laufenden MDA-II Hardware:
Was die Geschwindigkeit vor und nach dem Update von "Windows Mobile 2003"
und "Windows Mobile 6.1" angeht, konnte ich keine wirklich segnifikanten
Unterschiede feststellen. Soll heissen: Windows Mobile 6.1 läuft von
einer etwas längeren Bootphase mal abgesehen, extrem flott und sogar
deutlich stabiler als das alte WM2003 und obige Unterschiede habe zumindest
mir mehr als ausgereicht meine "Windows Mobile 2003" Version durch die "Windows
Mobile 6.1 Professional" zu ersetzen.
Aber es geht noch abgefahrener. Am 16. Februar 2009 stellte Microsoft
auf dem Mobile World Congress in Barcelona das neue Windows Mobile 6.5
Betriebssyetem der Weltpresse vor. Das neue Windows Mobile unterscheidet
sich von den Vorgängerversionen durch ein elementares Feature. Und zwar
das man nun keinen Stift mehr für die Bedienung benötigt, denn
die verschiedenen Applikationen sind in Wabenform auf dem Desktop angeordnet,
dadurch weiter auseinander und wie vom IPhone oder dem G1 gewohnt, mit nur
einen Finger anwählbar. Der neue Startbildschirm ( der -HEUTE- Screen
) von Windows Mobile 6.5 stellt alle wichtigen Informationen wie neue Emails
und SMS, verpasste Anrufe und Kalendereinträge sofort dar. Ausserdem
besitzt dieses Betriebssystem einen deutlich verbesserten Internet-Explorer
8 etc.p.p. Und Windows Mobile ( erste Geräte kamen im Herbst 2009
mit diesem Betriebssystem in den Markt ) läuft auch auf dem MDA-II oder

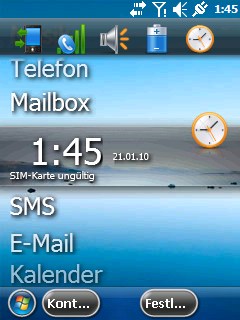

XDA-II hervorragend. Ihr glaubt das nicht ? Hier ein Promotion-Video und

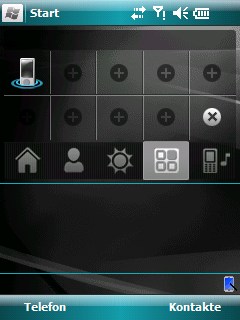

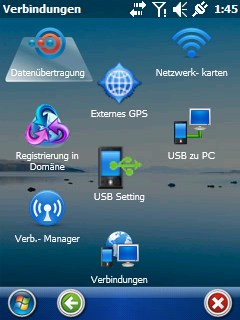

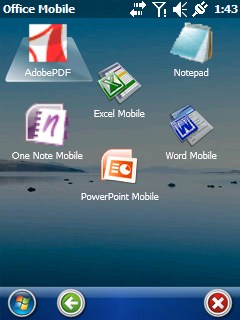

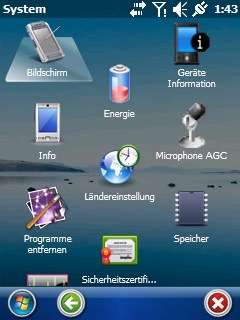

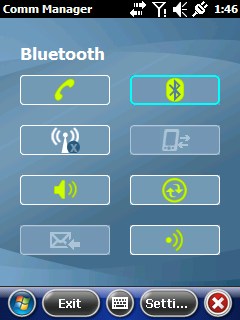

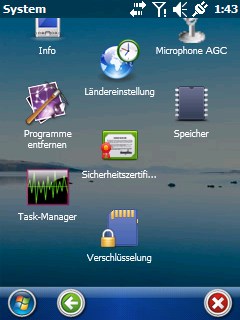

direkt drunter ein paar Screen-Shots die ich von meinem MDA-II und installiertem
deutschen Windows-Mobile 6.5.1 -welches fast so prima funktioniert wie die
Version auf meinem MDA-IIIs- geschossen habe:

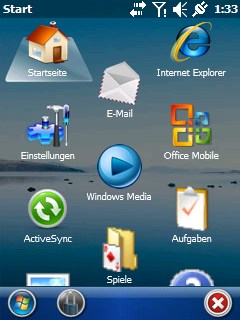

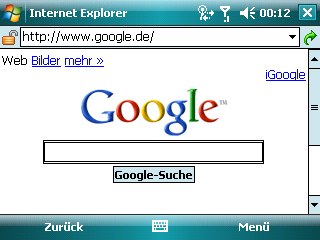

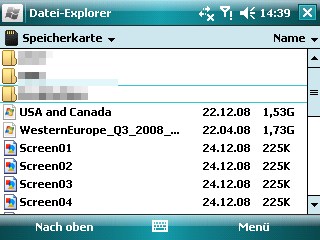

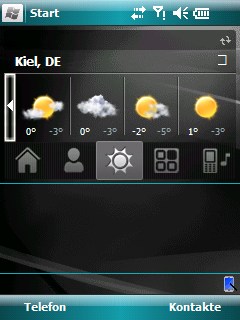

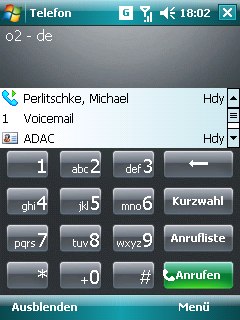

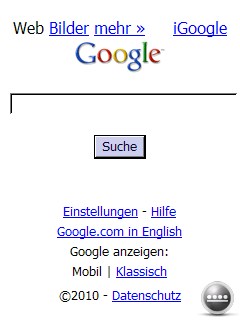

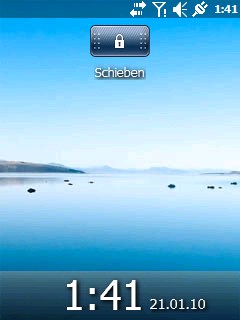

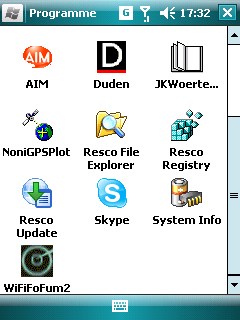

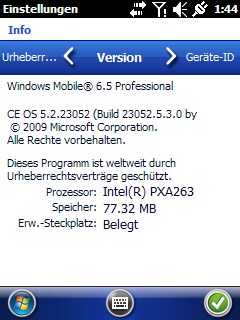

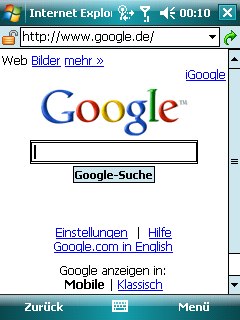

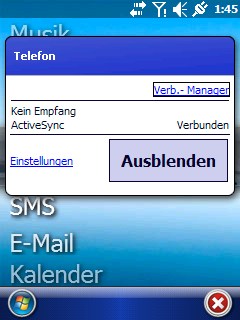

Und hier nun der Beweis inform einiger WM 6.5.1 Screenshots, das die
MDA-II Hardware auch damit super funktioniert:
Wie muss man nun also vorgehen resp. welche Schritte sind nötig um
die deutsche "Windows Mobile 6.1 Professional" ( oder Windows Mobile
6.5.1 ) in den MDA-II zu "pumpen" um diesen dann zu einem
Top-Aktuellen Smartphone zu verwandeln ? Hier die Anleitung (
bitte Impressum-Page beachten, denn für
Schäden oder Software die man hier Downloaden kann übernehme ich
keine Hafung. Wenn etwas in die Hose geht und Ihr aus Eurem schicken MDA-II
einen besseren Briefbeschwerer macht, ist das nicht mein Problem
). Ich beschreibe hier ausschliesslich die primäre Vorgehensweise, so
wie ich es mit meinem MDA-II mit dem Windows 6.1 Professionell ROM
durchgeführt habe. Auf das neue Windows 6.5.1 und den Dingen die zu
beachten sind, gehe ich dann ganz am Ende dieser Page ein. Hier die
benötigen Programme/Firmware:
Hier die benötigte Software und Firmware zum Download für den
MDA-II:
German_WM6.1( ROM: Windows Mobile 6.1 Deutsch DARK-Edition; läuft stabil und
sicher. Sehr empfehlenswert !!!! )

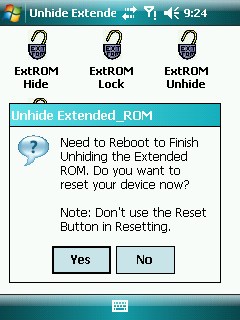

ExtROM_WM6.1(
EXTROM: Enthält das oben noch fehlende Office MS-Powerpoint und als
Spiele-Gimmick PacMan2 )
German_WM6.5.1 ( Build
23420 ROM: Windows Mobile 6.5.1 Deutsch inkl. deutschem
OfficePaket; OneNote Mobile; PDF-Reader & NET CF 3.7 )

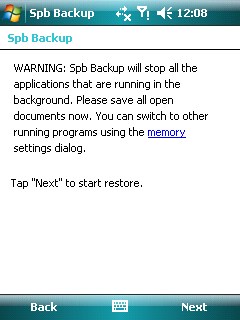

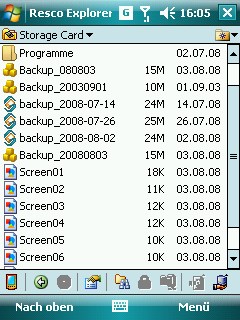

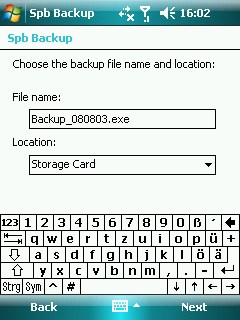

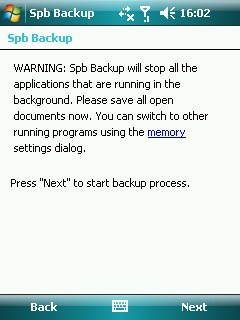

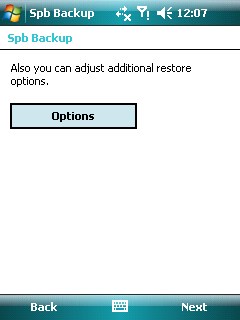

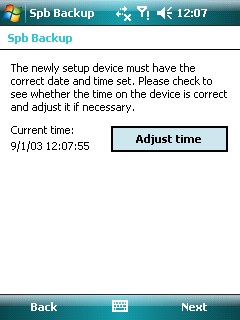

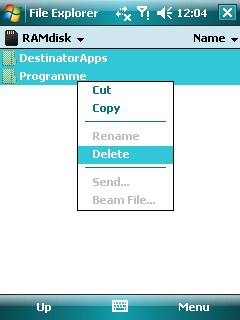

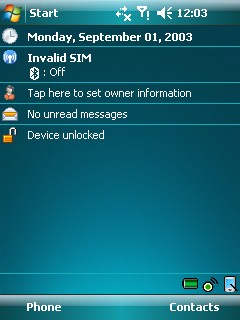

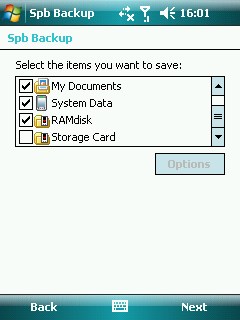

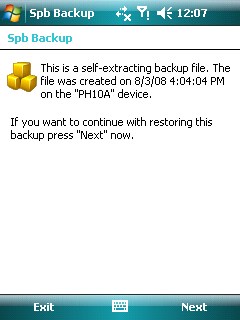

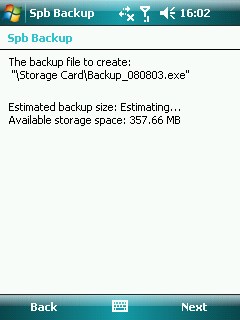

Arbeitsschritt 1: Das Backup ! Da
wir unseren alten MDA-II gleich dauerhaft mit einem neuen Betriebssystem
"beschicken", sollte man zuvor alle sensitiven Daten des vorhandenen MDA-II
unter Windows Mobile 2003 sichern. Also die Email-Konfiguration ; Einstellungen;
Briefe; Bilder und anderen einem wichtige Dinge entweder notieren oder
umkopieren.
Arbeitsschritt 2: Einen Warmstart
durchführen ( mit dem Stylus unten links die Resettaste drücken
! ) und folgende Werte unten rechts im Display vergleichen. Da muss folgendes
stehen: R 1.17.00; G1337.28; D 1.72.01GER. Also es muss das letzte aktuelle
Telekom-Update im Gerät vorhanden sein. Das ist wichtig, weil mit der
letzten aktuellen Telekom-Firmware auch das Radio-ROM eingespielt wird. Denn
dieses bleibt von unserem Windows Mobile 6.1 Frmware unangetastet und wird

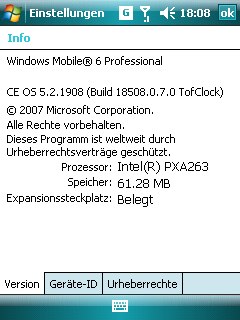

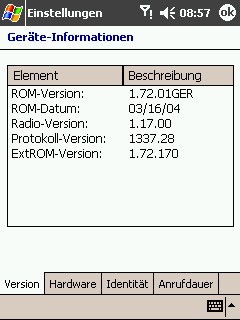

somit auch weiterhin genutzt. Man kann diese Informationen auch unter START

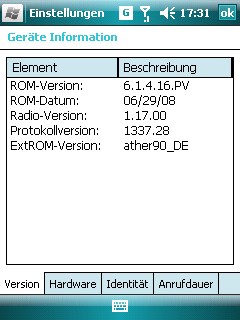

/ EINSTELLUNGEN / GERÄTE-INFORMATIONEN abrufen. Das muss wie rechts
im Bild aussehen. Tut es das nicht, besitzt Dein MDA noch die uralte Firmware
im ROM und das wollen wir natürlich nicht, insbesondere vor dem Hintergrund
das die Radio-Version 1.17 möglichst aktuell sein soll. Und diese bekommt
man nur mittels eines Telekom-Updates in den MDA.
<<<Hier
klicken>>> um sich die aktuellste letzte Version 1.72.170

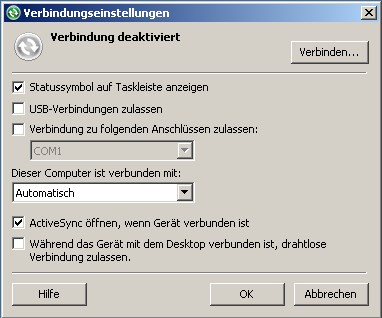

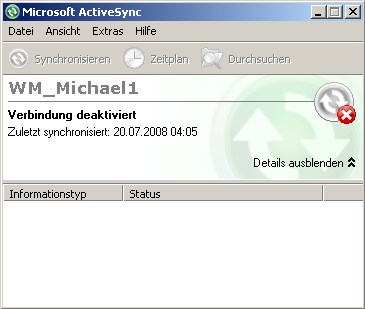

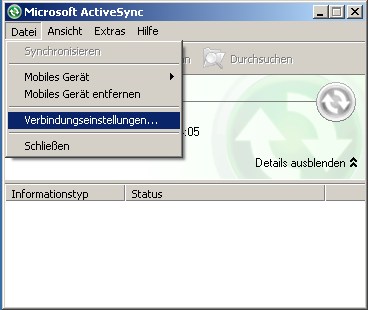

runter zu laden und danach zu entpacken. Danach dann den MDA-II mittels USB-Kabel
oder Cradle mit dem PC verbinden und warten bis Active-Sync eine Verbindung
hergestellt hat und dann den Update-Vorgang durch anklicken der ca. 28 MB
grossen EXE-Datei starten. Und dann ca. 45 Minuten die Füsse still halten
und keinesfalls etwas berühren oder mit dem Rechner arbeiten. Denn wenn
in den 45 Min. des Flashens etwas schief geht, hält man ein Stück
Technik-Schrott in Händen. Da nichts schief gehen darf, bitte nur einen
absolut stabil laufenden Windows PC dafür nutzen. Während der 45
Minuten wird man vom Programm über den Status des Updates auf dem laufenden
gehalten. Erst wird das Gerät gelöscht und dann in 3 Zyklen die

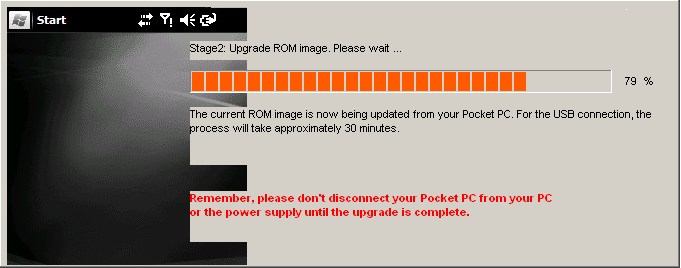

neuen ROMs eingespielt. Abschliessend wird man aufgefordert einen Reset
durchzuführen und schon hat man ein Geraet das technisch dem letzten

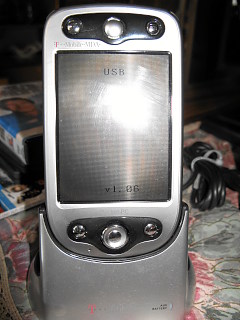

Stand Herbst 2004 entspricht. Also exakt das was im Bild rechts zu sehen
ist. Wichtig und nötig wird dieses Update aber um auf das Radio-ROM
1.17 zu kommen, denn das brauchen wir auch für das nun kommende Windows
Mobile 6.1 ( denn das besitzt kein Radio-ROM ).
Arbeitsschritt 3: Nachdem
Arbeitsschritt 2 abgearbeitet resp. geprüft wurde ( also Radio-ROM 1.17
vorhanden ist ! ), kommt nun der Moment wo der Elefant das Wasser lässt.
Wir werden nun das deutsche Windows Mobile 6.1 einspielen und unseren MDA-II
somit mit einem gewaltigen Sprung in das Jahr 2009 katapuldieren. Benötigt
wird für diesen Vorgang das obige Downloadbare ROM
"German_WM6.1.zip". Dieses auf Deinen Rechner
runterladen und entpacken, sodass die Datei
"HimaUpgradeUt_noID.EXE" und die
"nk.nbf" ( das ist die Firmware ) auf Deiner
Festplatte startfähig vorliegt.
Arbeitsschritt 4:Nun
die alte Active-Sync Version am PC deaktivieren, denn zum einen brauchen
wir das nicht mehr und zweitens funktioniert Windows Mobile 6.1 nur mit der
ganz neuen 4.x Active-Sync Version. Solltest Du schon die aktuellste Active-Sync
Software auf dem PC haben, mit der rechten Maustaste die Eigenschaften anklicken
und alle Verbindungseinstellungen deaktivieren. Denn Active-Sync darf sich
ab jetzt "erstmal" nicht mehr einmischen, da wir für das WM6.1 Update
einen anderen Weg einschlagen werden. Der Vollständigkeit halber aber
ein paar Screenshots wie man Active-Sync am PC temporär deaktiviert:
===>
Arbeitsschritt 5: (nur notwendig wenn der Power-Knopf
rausgebrochen wurde oder dieser nicht mehr funktioniert. Die meisten hier
wird das nicht betreffen ! ):Aufgrund einer verzweifelten
Anfrage eines User in meinem Gästebuch der einen geschrotteten MDA-II
mit fehlenden Power-Knopf hat, möchte ich ergänzend auch auf diesen
Extrem-Fall eingehen. Da für das gleich kommende Firmware-Update ein
funktionsfähiger Power-Knopf benötigt wird, können auch die
Nutzer mit halb zerstörten MDA-IIs die Firmware einspielen und
Funktionalität dieses Power-Schalters notdürftig wieder herstellen.
Alle User die einen funktionsfähigen MDA-II besitzen ( wohl 99,9% aller
die hier lesen, können diesen Sonder-Arbeitsschritt

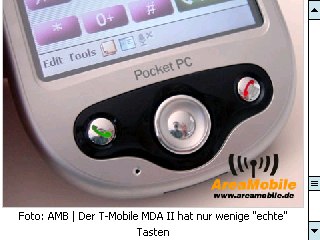

5 ignorieren !!! ). Hier mal zur Erklärung zwei Bilder des
Power-Knopfes ( oben links am MDA-II ):
Dieser simple Ein/Ausschaltknopf reisst gerne mal physikalisch von der
Leiterplatte ab, wenn man mit dem MDA-II herumschmeisst; der Freundin auf
die Birne zimmert oder man dieser ungünstig auf den Boden poltern
lässt. Kaput geht der Taster hingegen fast nie und wenn der abgerissen
ist, lässt sich dieser in 99% aller Fälle wieder sauber einlöten.
Der SMD-Taster wird nur von 4 Lötlands auf der PCB ( Hauptplatine )
und zwei winzigen Kunststoff-Knubbeln unten am Tastergehäuse gehalten
und ist mechanisch bei solch kapitalen Stürzen leider extrem
gefährdet, da dieser dann maechanisch von den Lötlands ( ohne diese
zu schädigen, was immerhin eine gute Nachricht darstellt ) abschert
und dann im Gehäuse lose herumfliegt oder rausfällt und verloren
geht. Sollte der sich also gelöst haben, einfach wieder wie in
obigen Bildern gezeigt an die ursprüngliche Position einlöten.
Wie man den MDA-II sauber zerlegt habe ich ja weiter oben in meiner Sync-Buchsen
Reparatur beschreiben. Sollte der SMD-Taster verloren gegangen sein, kann
man die Schalt-Funktonalität wie fogt wieder provisorisch herstellen
um zumindest das Firmware-Update zu realisieren:

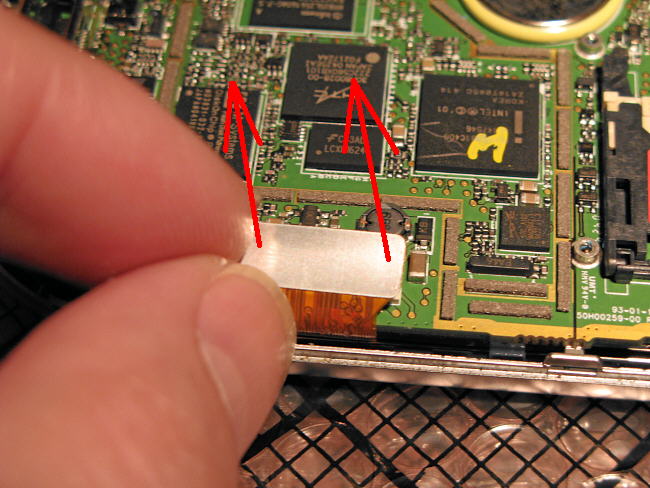

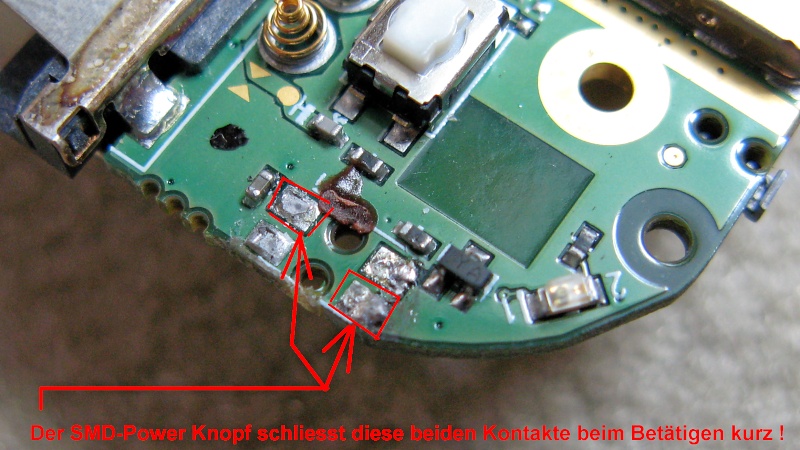

Einfach zwei Drähte an die beiden eingezeichneten Stellen löten;
das Gerät wieder montieren und diese beiden Kabel oben nach
aussen führen. Im Idealfall lötet man noch einen Taster an die
Drahtenden. So kann man dann den für den Boot-Loader Modus (
siehe gleich kommenden echten Arbeitsschritt 5
) zwingend notwenige Power-Taste Funktion sozusagen im "Notfallbetrieb"
herstellen. Aber das ist derbes Fuschwerk und ohne Power-Taste ist der MDA
trotz automatischer Abschaltung ganz grosse Scheisse und fast ein Fall für
die Tonne oder als Türstopper/Briefbeschwerer. Also Leute, tut Euch
selbst einen Gefallen und lötet die im inneren weggefetzte und
höchstwahrscheinlich rumfliegende Power-Taste wieder anständig
ein bzw. lasst diese von jemanden einlöten. Sind nur 4 Lötpunkte
und mit einem Lötkolben ( siehe oben ) mit feiner Bleistiftlötspitze
ist das absolut kein Problem und in 60 Sekunden ruckizucki sauber und schnell
erledigt. So nun aber wieder zurück zu den Usern die Ihren MDA-II pfleglich
behandeln. Also dem normalen Arbeitsschritt 5 dieser Anleitung....smile...
Arbeitsschritt 5:Nun wird es ernst
und der Akku des MDA-II muss unbedingt voll geladen sein. Jetzt versetzen
wir den MDA-II in den Bootloader-Modus ! Dieser Modus ist entscheidend um
das WM 6.1 Update installieren zu können. Um in den Bootlader-Modus
zu gelangen am MDA gleichzeitig 4 Schaltvorgänge wie folgt parallel
aktivieren: "AUFNAHME-TASTE;
POWER-KNOPF"; das
STEUERKREUZ DRÜCKEN; und
RESET-TASTE mit dem Stylus" eindrücken.
Das hört sich nicht nur kompliziert an, es ist es auch bei ersten mal
da einem irgendwie immer eine Hand zu fehlen scheint um alle 4 Dinge gleichzeitig

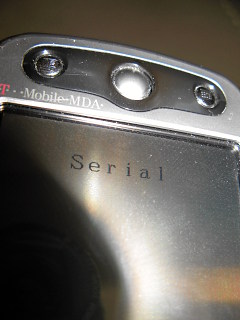

zu aktivieren...smile. Das sichtbare Zeichen für den Erfolg dieser
Fingerübung findet man dann auf dem nicht mehr Hintergrundbeleuchteten
Display mit dem Wort "SERIAL" stehen.
Sollte man dieses magische Wort dort kesen, den MDA-II an das Cradle oder
mit einem USB-Kabel an den PC anschliessen.
Arbeitsschritt 6:Sobald man
den MDA-II in das Cradle oder ein USB-Kabel am PC andockt, wechelt die Anzeige
im nicht beleuchteten Display von
"SERIAL" auf
"USB". Damit signalisiert der MDA-II
das der nun eigenständig eine USB-Kommunikation mit dem PC aufgebaut
hat und es erklärt nebenbei auch, warum Active-Sync in Arbeitsschritt
4 deaktiviert werden musste. Nun steckt der MDA-II also im Cradle oder am
USB-Kabel und im Display des MDA-II prangen die drei magischen

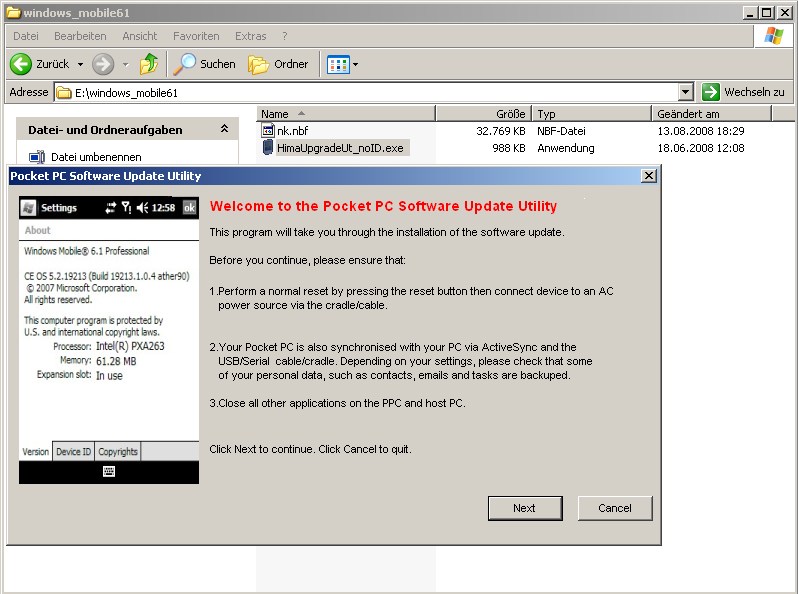

Buchstaben "USB". Nun die Datei
"HimaUpgradeUt_noID.EXE" auf Deiner Festplatte
starten und ca. 30 Minuten geduldig warten und wieder die Füssen resp.
die Hänge ganz still halten. Denn nun wird Windows Mobile 6.1 in den
MDA-II gepumpt und dabei darf die Verbinung zwischen PC und MDA-II keinesfalls
getrennt werden. Diese Version von Windows Mobile 6.1 beinhaltet übrigens
noch noch MS .NET CF SP2; MS Office 2007; MS OneNote Mobile; True Bluetooth
Drivers; NetworkWizard v1.0,29982.4; Sim Manager; Comm-Manager & Welcome
Screen. Während des Update-Vorgangs sieht man übrigens auf dem
TFT des Displays div. Balken herumwandern und sich verändern. Das ist
KEIN FEHLER UND GUT SO ! Irgendwann meldet der PC resp. die

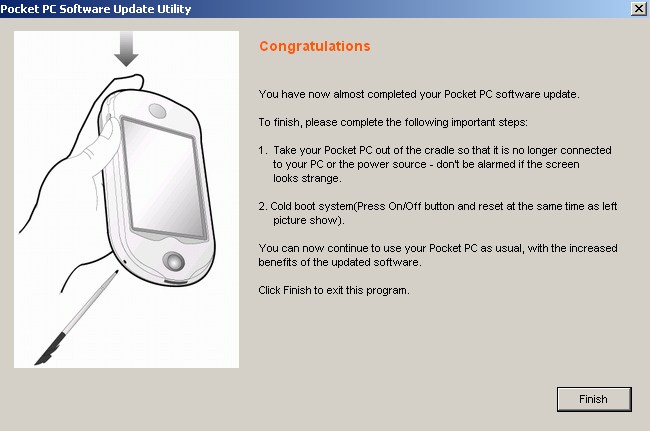

Update-Software das der Flash-Vorgang beendet ist und man einen Reset vornehmen
muss. Klingt kompliziert ? Ist es aber nicht--->Ok...hier die Bilder zu
diesem Vorgang:
Arbeitsschritt 7:Nach dem
Reset muss man das TFT-Display ausrichten, also sehr ähnlich dessen
was man auch unter Windows 2003 bei einem Kaltstart gewohnt war. Nachdem
das erledigt ist, ist man glücklicher Nutzer eines MDA-II mit dem deutschen
Betriebssystem Windows Mobile 6.1 in der hübschen Dark Edition. Die
Hintergrundbeleuchtung ist Standard-Seitig nach einem Kaltstart massiv reduziert
( fast komplett runtergeregelt ). Das sollte man natürlich seinem Geschmack
entsprechend neu einstellen, denn mir war es viel zu dunkel. Neu an Windows
6.1 im Vergleich zu Windows Mobile 2003 ist, dass alle Daten im Speicher
nicht mehr verloren gehen wenn die Batterie am Ende ist. Einzige Ausnahme
bildet hier die RAM-DISC, denn deren Daten oder dort installierte Applikationen
gehen nach wie vor verloren, werden aber dafür bei einem Kaltstart nicht
angetastet ( sollte man wissen ! ). Ich selbst nutze die RAM-DISC dennoch
sehr gerne um Programme dort zu installieren, da die den Speicher des MDA-II
sinnvoll nach oben hin deutlich erweitert. Sehr praktisch, sofern man sich

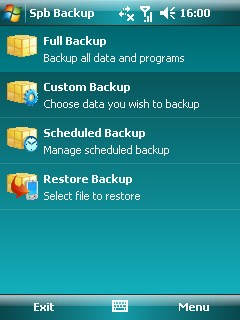

angewöhnt regelmässig Backups zu machen ( mir ist der Akku zwar
noch nie leer gelaufen, aber man kann schliesslich nie wissen ) !
Arbeitsschritt 8:Nun ist es
an der Zeit, sich ActiveSync in der aktuellsten Version ( mit der alten
Active-Sync werden wir unter WM6.1 kein Erfolg haben ! ) von Microsoft oder
aus dem Netz zu ziehen und auf dem PC zu installieren ! Das bedeutet
natürlich das die alte Active-Sync-Version deinstalliert werden muss,
ehe man die "neue" 4.x Version aufspielt. Denn das brauchen wir gleich für
die kommenden Schritte...
Arbeitsschritt 9:Jetzt
rücken wir den doch sehr knappen Datenspeicher von nur 13 MB zuleibe
und bohren diesen auf satte 30 MB Datenspeicher und 30 MB Ram-Disk ( in Summe
also knapp 60 MB um Programme/Applikationen zu installieren ! ) auf. Ich
möchte an dieser Stelle nochmal dran erinnern, dass die üppige
30MB RAM-DISC auch zur Programm-Installation genutzt werden kann ! Hierzu

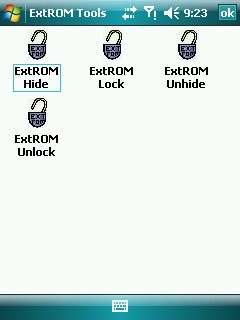

oben das Archiv "ExtROM_Unlocker.zip" runterladen;
entpacken und die Datei "ExtROM_Unlocker.cab"
in dem MDA-II ausführen und in den Hauptspeicher ( bitte zur
Installation nicht die RAM-DISC nutzen ! ) installieren. Im Programm-Ordner

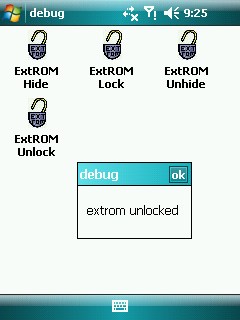

wird man danach dann 4 neue Programme mit folgenden Namen vorfinden: "unhide ExtROM"; "hide ExtROM";
"unlock ExtROM" und "lock ExtROM".Als erstes starten wir "unhide
ExtROM"und führen einen Software-Reset durch. Danach
starten wir "unlock ExtROM" und führen
erneut einen Software-Reset durch. Und nun werde wir ggf. feststellen das

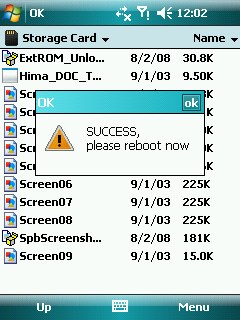

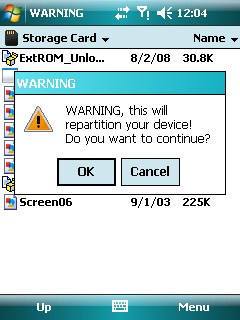

sich unser Datenspeicher mit nun 30MB mehr als verdoppelt hat. Falls sich
nichts geändert hat, käme noch ein weiterer Schritt hinzu. Hierzu
die Datei "Hima_DOC_Tool_1.0.exe" starten
und danach einen Sodr-Reset durchführen lassen. Aber der Reihe nach,
denn obiges klingt sicherlich etwas kompliziert, drum erneut die Anleitung
zum nachmachen in Bildern:
Sollten die 30 MB nicht erscheinen, muss einfach wie folgt beschrieben
ein Hard-Reset durchgeführt werden: Betätige parallel den Knopf
"KAMERA";
"AUFNAHMETASTE" und drücke mit dem
Stylus im Loch die RESET-TASTE für
ca. 3 Sekunden. Dann werden einem auf dem TFT drei schaltbare Optionen angezeig,
welche wie folgt für ein Kaltstart/Hardreset eingestellt werden
müssen:
* Enable KITL:
* Clean Registry Hive:
* Format Storage:
No
Yes
Yes
Navigieren zwischen NO und
YES und umstellen kann kann durch drücken
der dicht zusammenliegenden Tasten "KAMERA"
und "AUFNAHME". Hat man obige Einstellung, braucht
man nur noch auf das Steuerkreuz unten zwischen den beiden Telefontasten
zu drücken und schon wird ein Hard-Reset durchgeführt.
Arbeitsschritt 10:Nach
mittlerweile soviel Spielerei mit dem neuen deutschen WM6.1 Dark-Edition
Betriebssystem wünschen wir uns evt. einen schicken HTC-Home
Start-Bildschirm. Hierzu einfach die Datei
"HTCHome.V2.1_ger.zip"von oben runterladen;
entpacken und die kompletten "CAP" Datei irgendwo in den MDA-II kopieren
und im MDA-II durch anklicken die Installation starten. Danach dann ein
Software-Reset durchführen und HTC-Home wie folgt aktivieren. Unter
"START/EINSTELLUNGEN/ auf das ---HEUTE--- Icon klicken. Dort unten auf "Elemente"
klicken und HTC-Home" anhaken. Rechts daneben findet man unten "HTC HOME",
wo man aktivieren kann was im Home-Sceen alles angezeigt werden soll. Das
sieht dann primär wie folgt aus:
Natürlich kann man auch seine bisher gewohnten Elemente wie gewohnt
noch unter HTC-HOME anzeigen lassen. Das macht man wie gehabt unter
"START/EINSTELLUNGEN/ auf das ---HEUTE--- Icon klicken. Dort dann die
entsprechenden "Elemente" aktivieren. Das kann und sollte jeder nach Gusto
selbst entscheiden. Achja, HTC Home muss natürlich nicht zwingend
installiert werden. Ist nur ein optisches Home "Leckerli"...
Arbeitsschritt 11:Nun geht
es der Software-Tastaturr am MDA-II an den Kragen, denn diese besitzt nach
wie vor das englische Layout und ist etwas gewöhnungsbedüftig.
Hierzu nun oben die Datei "German Input for
WM6.zip"herunterladen; entspacken und die Datei
"German Input for WM6.cab" auf den MDA-II Kopieren
und dort starten. Die Installation unbedingt im Hauptspeicher vornehmen.
Danach wieder ein Software-Reset. Wenn man nun die Tastatur des MDA-II aufruft,
findet man rechts daneben ein kleines Dreieck. Klickt man dieses an hat man
neben den schon bekannten Einträgen "Optionen...; Buchstabenerkenner;
Keyboard; Strichzugerkenner" ganz unten einen komplett neuen Eintrag mit
dem Titel "Tastatur". Wählt man diesen aus, hat man im direkten
Vergleich zu "Keyboard" wieder wie unter WM2003 gewohnt das deutsche
Tastatur-Layout ! Diese Einstellung bleibt solange erhalten, bis ein Reset
durchgeführt wird ( was nur selten der Fall sein wird unter WM6.1, da
dieses Betriebssystem extrem stabil und dauerhaft sicher funktioniert). Hier
noch drei Bilder welche die einmalige Umstellung von der englischen auf die
Deutsche Tastatur plastischer aufzeigen:
Arbeitsschritt 12:Nun haben
wir alle nötigen Schritte vollzogen und unser MDA-II ist soweit fit
für die Windows Mobile 6.1 Welt. Zwei Dinge werden einem aber
Auffallen:
Beim Umkopieren der Informationen der SIM-Karte
in die Kontakte werden die der SIM-Karte und die Kopierten im MDA-II doppelt
angezeigt...
Es ist nicht mehr wie unter Windows Mobile 2003
gewohnt möglich, einen herkömmlichen Hard-Reset
durchzuführen
Hier die Lösung für obige zwei Probleme: Um die über den
SIM-Manager in die Kontakt-Datei kopierten SIM-Einträge im Gerät
auszublenden, einfach oben aus der Download-Liste das Tool
"HTC_Hide_SIM_Contacts.zip" laden; entpacken
und auf den MDA-II kopieren und dort ausführen. Danach sind die
Einträge der SIM-Karte nicht mehr im Kontake-Menü sichtbar und
verschwunden. Dennoch kann man natürlich weiterhin Einblick auf die
SIM-Karte nehmen indem man unter "Kontakte" / "Menü" oder "Start / Programme
/ Zubehör" auf den Eintrag "SIM-Manager" klickt.
Zum Zweiten der Hard-Reset den ich ja schon weiter oben beschreiben habe.
Dieser muss nun wir folgt durchgeführt werden: Betätige parallel
den Knopf "KAMERA";
"AUFNAHMETASTE" und drücke mit dem
Stylus im Loch die RESET-TASTE für
ca. 3 Sekunden. Dann werden einem auf dem TFT drei schaltbare Optionen angezeig,
welche wie folgt für ein Kaltstart/Hardreset eingestellt werden
müssen:
* Enable KITL:
* Clean Registry Hive:
* Format Storage:
No
Yes
Yes
Navgieren und zwischen NO und
YES und umstellen kann kann durch drücken
der Tasten "KAMERA" und
"AUFNAHME". Hat man obige Einstellung, braucht
man nur noch auf das Steuerkreuz unten zwischen den beiden Telefontasten
zu drücken und schon wird ein Hard-Reset durchgeführt. Bitte dran
denken: Das man so alle nach dem Arbeitsschritt 10 durchgeführte
Installtionen verlieren wird. Daher rate ich jedem diese Funktion nur im
Notfall zu nutzen und regelmässig ( wie es ja auch schon unter
Windows Mobile 2003 normal war ) ein aktuelles komplettes Geräte-Backup
zu erstellen. Achja, bei einem Hard-Reset wird der Inhalt der RAM-Disc nicht
gelöscht ( das muss man manuell machen oder den Akku entnehmen bis das
Gerät die Daten automatisch vergisst ). Zum Thema Backup möchte
ich noch eine Empfehlung aus leidlicher Erfahrung ausprechen. Es gibt es
Vielzahl recht guter Backup-Programme. Sprite Backup wäre eines davon,
aber es ist für dem MDA-II nicht geeignet ( es sichert leider vieles
wie die Kontakte oder Konfiguration NICHT ! ). Um wirklich ein komplettes
Geräte-Backup zu erzeugen, eignet sich hervorragend das Programm
"SPB-Backup".
Mit diesem -als einem der wenigen- ist es tatsächlich möglich den
kompletten MDA-II samt wirklich aller (!!!!) Daten komplett zu
sichern. Sollte also mal irgendwann widererwarten etwas hochgradig faul
mit dem MDA-II sein, kann man mit dem Hard-Reset ( siehe Beschreibung oben
) und dem manuellen löschen der RAM-DISK einem Rückspielen des
kompletten Geräte-Backups ( wie bei einem Festplatten-Image )
absolut nichts mehr im Wege stehen. Das einzige was man noch tun muss, ist
die Uhr zu stellen und AUS DIE MAUS resp. das war´s auch schon. Hier
mal die vorgehensweise in Bildern die selbsterklärend sind um mittels
"SPB-Backup"
ein startfähiges Notfall-Backup seines MDA-II samt aller Daten und
Konfigurationen zu jeder Zeit zu erzeugen. In dem nun folgenden Beispiel
sichere ich die Daten von einem MDA-II um diese auf einen anderen zweiten
MDA-II zu transferieren:

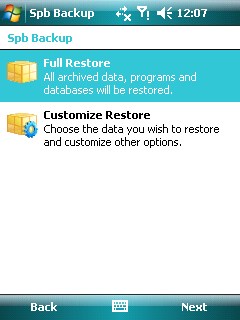

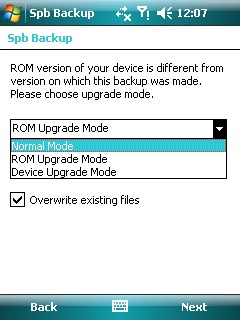

So einfach kann man den MDA-II jederzeit in ca. 3 Minuten wieder
in einem absolut sauberen und vor allem aktuellen Zustand zurück versetzen
ohne da wie wild und Zeitraubend neu Programme und Tools installieren zu
müssen. Backups führe ich zudem immer sehr regelmässig durch,
da ich mir keinen Datenverlust erlauben kann ( so mach ich das schon seit
Jahren und das funktioniert auch unter WIndows Mobile 6.1 und Wndows Mobile
6.5 ausgezeichnet, da
"SPB-Backup"
das gesamte System zuverlässig zu sichern imstande ist !!!). Nur so
als kleiner wirklich ganz heisser Geheimtipp ! Und abschliessend noch ein
Tipp bezüglich der nutzbaren SD-Speicherkarten. Auch wenn viele behaupten,
der MDA-II käme nur mit SD-Karten bis max. 2 GB klar, ist das FALSCH
! Der MDA-II kommt natürlich auch mit 4 GB SD-Karten ( keine SDHC Karte,
denn SDHC-Karten werden vom MDA-II nicht unterstützt ) problemlos lesend
und schreibend klar. Das ist zum Beispiel wichtig, wenn man den MDA so wie
ich es tue als Navigations-Gerät weltweit im Einsatz hat. Also man die
Strassenkarten aus Europa ( komplett ) und die USA/Canada ( auch komplett
) immer im Gerät dabei haben möchte. Allein die MAPS samt
Navigations-Software benötigen knapp 3.5 GB resp. erfordern eine 4 GB
SD-Speicherkarte. Und das funktioniert mit dem MDA-II und Windows Mobile
6.1 wunderbar. Man hat sogar noch 300MB Platz für andere Dinge wie die
oben angerissenen Backups; einem kompletten Duden-Rechtschreibung;
Übersetzungsprogrammen etc.p.p. Hier ein paar Bilder der von mir genutzten
4GB SD-Card ( gekauft im Dez. 2008 bei Conrad-Electronic für 6.99 Euro
mit der Bezeichnung: TRANSCENT Secure Digital Card
4GB ( Produktcode: TS4GBDC ) auf meinem WM6.1 MDA-II:
Abschliessend möchte ich kurz aufzeigen wie Zukunftorientiert unser
runderneuerte MDA-II mit der total veralteten VGA-Kamera wirklich ist. Das
ganze exemplarisch mittels "QR-Codes", die wohl in den
nächsten Jahren überall im Alltagsleben auch in Europa anzutreffen
sein werden. In Japan ist das mittlerweile überall unterwegs anzutreffen
und ein
normaler Mobile Erweiterung. Was aber sind QR-Codes ? QR Codes sind 2
dimensionale Barcodes, die von jedem modernen Handy mit Kamera einfach gelesen
und genutzt werden können. Diese Codes werden dann konvertiert
(„dequrifiziert“) zu einer kleinen (interaktiven) Nachricht, einem
Text oder Link. Man läuft zum Beispiel durch die Stadt und bemerkt ein
Poster für ein interessantes Event. Dann nimmt man den MDA-II und scannt
den QR Code und bekommt unmittelbar mehr Informationen über das Event
und einen Link für die Website, wo du die Tickets buchen kann. Du musst
nichts eingeben oder behalten, weil die QR Codes sehr klein sein können
und dadurch eine Menge Speicher auf deinem Produkt frei bleibt. Was kann
man mit diesen Codes alles anstellen ? Deine eigenen QR Codes zu erzeugen
(gennant “qurifizieren”) bedeutet, alles was du möchtest,
interaktiver zu machen. Benutzte sie für Visitenkarten, Flyer für
Partys oder Poster, um Produkte oder Services zu promoten. Oder benutze sie,
um deine Bücher oder CDs zu sortieren oder benutze sie auf deinen
Schlüsseln oder Geräten, damit du weisst, wofür die sind.
Qurifiziere einfach einen Text oder die URL einer Website und benutze den
QR Code, um einfach alles interaktiver zu gestalten ! MDA-II Beispiele
gefällig ? Ok hier mal ein paar dieser Beispiele, welche recht anschaulich
aufzeigen, was so alles mit diesen QR-Codes machbar und auch möglich
ist ( und übrigens auch hier in Deutschland immer stärker im kommen
ist...).
Was braucht man um sein Telefon fit für diesen neuen Standard zu
machen ? Natürlich ein Software-Scanner also ein Programm das im Telefon
( fast jedes Telefon mit Kamera wird unterstützt ) die Schnittstelle
zur eingebauten Kamera darstellt. Ein solches kleines Scanner-Programm ist
übrigens "i-nigma" (
<<<hier kannst Du es von meinem
Server für Deinen MDA-II Downloaden>>> ) welches Du einfach
in Dein MDA-II kopieren musst und dort anzuklicken um die Software-Installation
zu starten. Sollte man ein anderes, also normales langweiliges Wald &
Wiesen Handy besitzen, mit diesen einfach ins Internet gehen und folgende
Website in den Browser des Handys eingeben:
"http://www.i-nigma.mobi". Der Rest
läuft dann Selbsterklärend ( das Handy wird hoffentlich erkannt
und der Software-Download angeboten ). Das war´s dann auch schon und
es kann losgehen....hier ein paar Beispiele:
Über "START" findet man nun einen Programm mit dem Namen "i-nigma" !
Ich habe zusätzlich eine Verknüfung in den Ordner "Verbindungen"
durchgeführt und dieses Programm mit einer der Hardware-Tasten am MDA-II
verknüft. So braucht man nur noch eine Taste drücken und es kann
losgehen.
Nachdem man das Programm "i-nigma" gestartet hat, wird man erstmal mit dem
Logo-Screen begrüsst und nach 1 Sekunde erscheint ein Kamera-Fesnter
mit einem Quardat in das man nur noch die QR-Codes "grob" anvisieren muss...
Nun mittels Kamera-Fenster einen QR-Code grob anvisieren. Oben ist zu erkennen
das selbst qualitativ schlechte Codes kein Problem darstellen....
Bei diesem QR-Code handelt es sich um eine imaginäre Kieler-Telefonnummer.
Eine Telefonnummer ist im QR-Code fest spezifiziert. Die "i-nigma" Sannersoftware
bietet folgerichtig neben der Anzeige der Rufnummer auch die Optionen selbige
sofort mit dem Telefon zu wählen.
Nun mittels Kamera-Fenster einen QR-Code grob anvisieren. Oben ist zu erkennen
das selbst qualitativ schlechte Codes kein Problem darstellen....
Bei diesem QR-Code handelt es sich um ein Online-Link. Links und Websiten
sind im QR-Code auch fest spezifiziert. Die "i-nigma" Sannersoftware bietet
folgerichtig neben der Anzeige der Web-Adresse auch die Optionen diese
aufzurufen. Ob man mittels des im MDA-II eingebauten GPRS oder mittels SD-Wlan
Karte Online geht spielt keine Rolle. So oder so, beides wird problemlos
funktionieren !
Nun mittels Kamera-Fenster einen QR-Code grob anvisieren. Oben ist zu erkennen
das selbst qualitativ schlechte oder unvollstänige Codes kein Problem
darstellen....
Bei diesem QR-Code handelt es sich um um ein Text. Texte sind auch
im QR-Code fest spezifiziert. Die "i-nigma" Sannersoftware zeigt folgerichtig
die Textinformation im Display an.
Nun mittels Kamera-Fenster einen QR-Code grob anvisieren. Oben ist zu erkennen
das selbst qualitativ schlechte oder unvollstänige Codes kein Problem
darstellen....
Bei diesem QR-Code handelt es sich um eine SMS-Nachricht. SMS sind im QR-Code
auch fest spezifiziert. Die "i-nigma" Sannersoftware bietet folgerichtig
neben der Anzeige der Telefonnummer ( Empfängers der SMS ) auch den
SMS-Text an. Ein Druck auf den Button "Senden" und die SMS ist unterwegs.
BlueTooth Modul am MDA-II
( gilt aber auch für jedes andere Windows-Phone )
koppeln:
Diese Video-Anleitung beschreibt wie man den
MDA-II/XDA-II ( Himalaya 2060 ) mit einem x-beliebigen Blue-Tooth GPS-Receiver
koppelt und konfiguriert, sodass jede GPS-Applikation ( Noni GPS Plot
oder auch Strassennavigations-Programme ) sauber funktioniert.
Nun geht es also mit der Beschreibung wie man zum
Beispiel ein BlueTooth GPS-Gerät Softwareseitig mit dem MDA-III koppelt
los. Grund dieser Anleitung ist, dass ich immer wieder verzweifelte
Email Anfragen erhalte, wie man korrekt vorzugehen hat. Im grunde ist die
BT-Kopplung eines GPS-Receivers extrem einfach, nur muss man wissen wie man
vorzugehen hat. Verwirrend hierbei ist auch, dass der MDA-II nach der Kopplung
anzeigt das der BT GPS-Receiver nicht aktiv verbunden ist, was ja auch den
Tatsachen entspricht ( denn er ist nur gekoppelt ! ). Grund: Eine Kopplung
eines BT GPS-Receivers ist das eine; aktive BT-Verbindungen das andere.
Aktive Verbindungen zum BT-GPS Receivern werden
immer über Applikationen ( Navigations-Programme ) mittels öffnen
eines COM-Ports ( zum Beispiel COM 7 ) hergestellt, also wenn der
entsprechende COM-Port angesprochen und geöffnet wird, wird somit auch
der BT-GPS Receiver automatisch angesprochen und stellt eine Verbindung mit
dem MDA-II her. Sollte keine Navigations-Software aktiv laufen, ist auch
keine Verbindung zum BT-GPS-Receiver vorhanden. Der BT GPS-Receiver bleibt
sozusagen in Standby und wartet gedultig auf Applikationen, welche den
spezifizierten COM-Port öffnen. Klingt kompliziert ? Vielleicht ! Ist
es aber nicht.
Um hier nicht alles nochmal niederschreiben zu
müssen, habe ich ein kleines 7 Minuten Video erstellt das die Kopplung
irgendeines BlueTooth GPS-Receivers in bewegten Bildern und mit meinem dusseligen
Audio-Kommentar unter Windows Mobile 6.5.1 ( gilt auch für Windows
6.1 ) exakt beschreibt. Wer es sich anschauen möchte, sollte ganz oben
in dieser Page das Windows-Phone Werbevideo stoppen und dann wenn Audiophile
Ruhe herrscht, rechts in der Videobild klicken und meinen Anweisungen
lauschen....easy, no ?!
Hier ein 7 Min. Video welches die einmalige
Vorgehensweise der Kopplung eines BT-GPS Receivers zeigt.
Headset-Modifikation/Optimierung am
MDA-II ( Verbesserung der Klangqualität ) !
Da die mitgelieferten Headset ( Kopfhörer ) des MDA-II nicht wirklich
die besten sind und leider nur wenig Spass machen, ist hinlänglich bekannt.
Daher möchte ich an dieser Stelle etwas näher auf das Thema
Klangqualität eingehen, denn der MDA-II ist mit extrem erstaunlichen
Leistungen im Bereich HIFI/Stereo Betrieb ausgestattet, die jeden MP3 Player
oder spezialisierten Multimedia-Player anderer Hersteller alt aussehen lassen.
Aber mit dem beiliegenden/mitgelieferten Headset/Kopfhörer Variante
im 1-2 Euro Dunstkreis kann man akustisch keinen Blumentopf gewinnen ( wobei
aber auch das nicht wirklich schlecht ist ). Was passiert also, wenn man
an den MDA-II was wirklich anständiges andockt ?
Antwort: Der Stereo-Sound wird einem vom Hocker ballern und braucht sich
nicht vor anderen sehr teuren aktuellen Top-Geräten verstecken. Ich
gehe sogar soweit, zu behaupten, dass der Sound, den der MDA-II zu produziert
imstande ist, fast alles auf dem Markt befindliche an alternativen teuren
Geräten verdammt alt aussehen lässt. Und da der MDA-II diese wie
ich finde hervorragenden Audio-Eigenschaften besitzt, liegt es quasi auf
der Hand, diese mit passender Hardware möglichst einfach und preiswert
zu optimieren.
Welche Ansätze stehen einen zur Verfügung
?
1.) Sich einen 4 Pol. Stecker-Adapter kaufen oder
basteln ( VIEL ZU TEUER UND OFTMALS NICHT PASGENAU ! )
2.) Die Ear-Pieces gegen bessere austauschen ( DURCHAUS
GANGBAR, ABER LEIDER UNFLEXIBEL )
3.) EINEN 3,5mm Stereo-Adapter einbauen ( SEHR
GÜNSTIG UND SINNVOLL )
Nun werde ich kurz die Variante 2 & 3 in Bildern
zum Nachbauen beschreiben:
Was benötigt man bzw. was muss man besorgen ? Antwort: Einen
Lötkolben; etwas Schrumpfschlauch; einen besseren Kopfhörer und
naürtlich ein 3.5mm Stereo-Buchse. Als besseren Kopfhörer habe
ich mich für den "Sony MDR-ED 21 LP" entscheiden. Auf zwei Gründen.
Zum einen weil der einen kraftvollen satten Bass produziert und zum anderen
wirklich angenehm durch die ergonomisch geformten gummierten "Knöpfe"
den Gehörgang so gut verschliesst, dass sogar der Betrieb in einem Flugzeug
kein Problem mehr darstellt. Und mit nur 25 Euro ist der zudem auch noch
recht günstig wenn man die erstaunliche Klangqualität bedenkt.
Desweiteren habe ich mir in einer CONRAD-Filiale vor Ort für ein paar
Cents ein 3.5mm Stereo-Buchse besorgt. Wer neben den beiden nun folgenden
einfachen Optimierungen selbst Hand anlegen möchte, findet oben rechts
ein Bild mit der Stereo-Beschaltung des 4 Pol. Steckers der im MDA-II zum
Einsatz kommt. Mein Ziel war es aber, die Headset Funktonalität zu der
auch die Rufannahme und das Freisprechen mit dem am Headset eingebauten Mirko
gehört, nicht zu zerstören. Also los gehts:

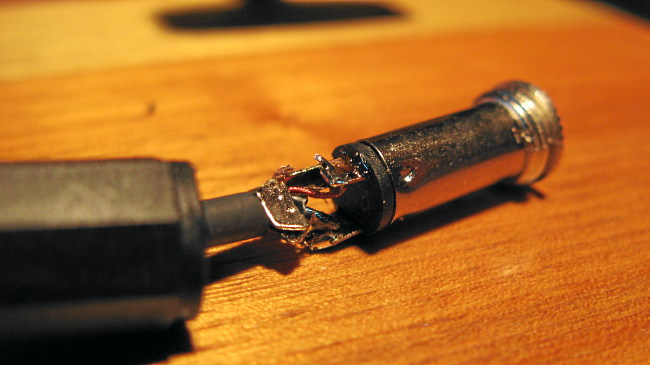

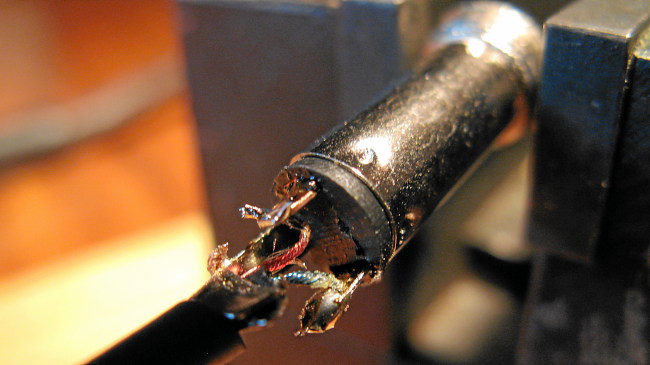

Arbeitsschritte ---Variante
3---: Oberhalb des Bedienteils für die Rufannahme
werden die Kabel welche zu den beiden Kopfhörer gehen abgeschnitten
und die alten Kopfhörer weggeworfen. Dann ein Stück Schrumpfschlauch
auf das Restkabel stecken und von den abgeschnittenen Kabelenden die
Kunststoff-Isolierung entfernen. Diese dann wie oben in den beiden Bildern
dargestellt an die 3.5mm Stereo-Buchse löten. Das blaue Kabel ist
rechts und das Rote links. Die beiden Kupferfarbenen Massenkabel werden
zusammengedreht und an das Masseblech der Buchse gelötet. Danach dann
den Schmupfschlauch einsetzen und die Klemmsicherung an der Buchse aktivieren.
Arbeitsschritte ---Variante
3---: Auf diesem Bild sieht man nun das Ergebnis dieses
kleinen Eingriffes. Ganz oben liegen noch die zuvor abgeschnitten
Original-Kopfhöhrer. Und unten ist unsere 3.5mm Stereo-Buchse zuu sehen
an die wir nun jeden Handelsüblichen Kopfhöhrer anschliessen
können. Desweiteren funktioniert auch die Freiprecheinrichtung und der
Lautstärkeregler.
Arbeitsschritte: Variante
3: Hier der abschliessende Test ob alles geklappt
hat. Ich kann Euch sagen, nun Rockt der MDA-II aber richtig geil ab. Ausserdem
höhren sich nun Filme wie StarWars richtig abgefahren an. Ja, so muss
das sein und so macht es auch verdammt viel Spass ! Nun kommen wir aber
als Ergänzung noch zur Variante 2:
Arbeitsschritte ---Variante
2---: Für alle welche nur den Knopf austauschen
wollen ( das ist übrigens bei Apple-Nutzer eine Standard-Prozedur !
) ist das wie auch die obige "Adapter-Variante 3" sehr einfach zu erledigen
( hat aber den Nachteil das man die Garantie bei einem neu gekauften
Kopfhöhrer verliert ). Hierzu erstmal den Gummi-Überzug am alten
Headset-Kopfhöhrer abziehen...

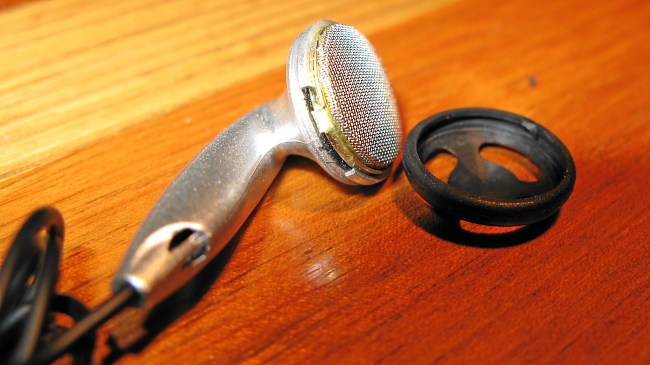

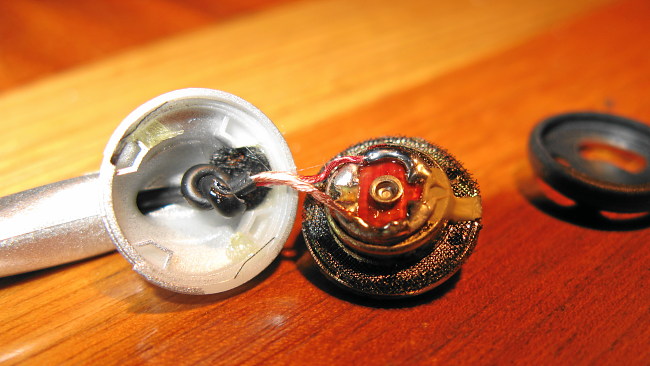

Arbeitsschritte ---Variante
2---: Danach dann einfach mit etwas Gefühl den
Lautsprecher aus dem Gehäuse ziehen und die Kabel ( oben im Bild sehr
gut zu erkennen ) ablöten. Dann den Verriegelungs-Knoten im Kabel
lösen; das Kunststoffgehäuse abziehen ( zusammen mit dem Lautsprecher
wegwerfen ! ) und in umgekehrter Reihenfolge den neuen Knopf auf das
alte Kabel montieren; letzteres verknoten; anlöten; wieder zusammen
stecken und schon ist der Austausch erledigt.
An dieser Stelle "Herzlichen
Glückwunsch !"
Ich hoffe, der eine oder andere hier, konnte mit obigen Informationen
etwas anfangen ?! Falls "ja", hat sich die Erstellung der Page samt allen
Beschreibungen und Bilder gelohnt und mich würde es sehr freuen, anderen
hier mit meinen -hoffentlich nachvollziehbaren- preiswerten Basteleien etwas
geholfen zu haben...
kann man
auch problemlos mittels BlueTooth oder Infrarot oder direkt über die
SD-Speicherkarten durchführen. Aber auch mittels einer SD-Wireless Lan
Steckkarte geht das sehr gut. Soll heissen: Man kann im grunde problemlos
auf den COM-Port/USB-Funktionalität verzichten, da es zum Glück
genügend andere Möglichkeiten gibt. Ergo: Egal, man kann drauf
verzichten, solange keine Firmware-Updates angedacht sind, welche ausschliesslich
über die USB-Schnittstelle eingespielt werden ( es geht auch über
SD -Karten, aber dafür benötigt man dann zwei identische Geräte
) !
Hand
und etwas Geschick reicht vollkommen aus. Hast Du das, kannst Du den unten
aufgezeigten
Rettungsversuch
unternehmen ( den PDA wegwerfen kann man ggf. immer noch ). An dieser Stelle
weise ich wie üblich eindringlich auf die Impressum-Page hin, denn für
Basteleien und die Folgen, ist hier jeder selbst verantwortlich ! Alles wie
gehabt auf eigene Gefahr...
Arbeitsschritt 1: Das Backup ! Da
wir unseren alten MDA-II gleich dauerhaft mit einem neuen Betriebssystem
"beschicken", sollte man zuvor alle sensitiven Daten des vorhandenen MDA-II
unter Windows Mobile 2003 sichern. Also die Email-Konfiguration ; Einstellungen;
Briefe; Bilder und anderen einem wichtige Dinge entweder notieren oder
umkopieren.
===>
Arbeitsschritt 5: Nun wird es ernst
und der Akku des MDA-II muss unbedingt voll geladen sein. Jetzt versetzen
wir den MDA-II in den Bootloader-Modus ! Dieser Modus ist entscheidend um
das WM 6.1 Update installieren zu können. Um in den Bootlader-Modus
zu gelangen am MDA gleichzeitig 4 Schaltvorgänge wie folgt parallel
aktivieren: "AUFNAHME-TASTE;
POWER-KNOPF"; das
STEUERKREUZ DRÜCKEN; und
RESET-TASTE mit dem Stylus" eindrücken.
Das hört sich nicht nur kompliziert an, es ist es auch bei ersten mal
da einem irgendwie immer eine Hand zu fehlen scheint um alle 4 Dinge gleichzeitig
zu aktivieren...smile. Das sichtbare Zeichen für den Erfolg dieser
Fingerübung findet man dann auf dem nicht mehr Hintergrundbeleuchteten
Display mit dem Wort "SERIAL" stehen.
Sollte man dieses magische Wort dort kesen, den MDA-II an das Cradle oder
mit einem USB-Kabel an den PC anschliessen.
