Subwoofer/RGB-Bug am DVD A-350 selbst gefixt...!

1.) Subwoofer-Pegel Bug selbst geheben:

Viele der ersten Panasonic A-350 DVD Player haben den bekannten Subwoofer - Fehler, der sich wie folgt äussert: Wenn man unter Menüpunkt 8 im Lautsprecher - Setup versucht den Subwoofer einzupegeln, erhält man hierfür einen viel zu geringen Testtonpegel. Das ist ärgerlich, doch das Signal aus der Subwoofer - Buchse des Players muß ohnehin noch verstärkt werden. Verstärker und Subwoofer haben diesbezüglich weitere Einstellmöglichkeiten, sodaß dieser "Fehler" keinen direkten Einfluß auf die Funktionsfähigkeit des Basskanals hat. Aber wenn man schon einen Testton im Setup hat, sollte der auch mit einem anständigen Pegel aus dem Gerät kommen um die Einstellung des Subwoofers zu vereinfachen.

Grund für den zu gringen Einstell-Pegel ist ein falsch dimensionierter SMD - Widerstand in der 5.1 Output-Platine des Panasonic A350, welcher in die ersten Seriengeräte verbaut wurde. Eine Pegelreduzierung von =>10db ist die Folge ! Diesen Widerstand findet man auf dem 5.1 Output-Board unter dem IC 4307 auf dem dann die SMD-Konforme Bezeichnung "104" zu finden ist ( siehe Bild und Pfeil ), was bedeutet das es sich um einen einfachen 100k Ohm Widerstand handelt.

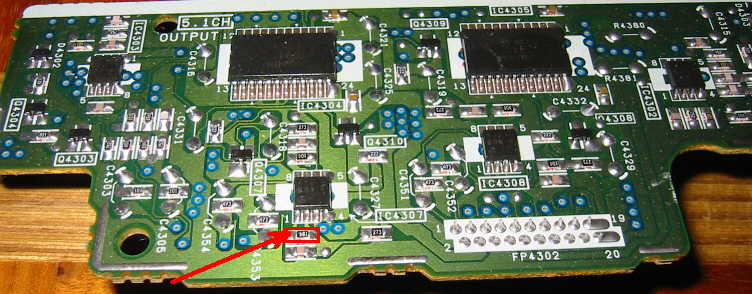

5.1 Channel Output PCB und der Subwoofer-Widerstand !

Um den Subwoofer-Pegel auf ein "normales" Niveau zu erhöhen, muss man den 100k Widerstand gegen ein 464k Ohm Widerstand auswechseln, was dann eine Erhöhung um ca. 20dB entspricht. Sollte es einem persönlich zu hoch sein, kann man auch ein 270k Widerstand einlöten, was dann einem gedämpften Mittelweg entspräche. Panasonic modifizierte die aktuellen letzten Seriengeräte mit einem 184k Widerstand. Alles zwischen 184k und 464k ginge demnach voll in Ordung. Nur der schwache 100k Widerstand ( sofern vorhanden ) muss verschwinden, denn dieser ist eindeutig zu schwach  dimensioniert !

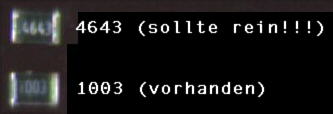

Wie man den Tausch praktisch durchführt muß wohl nicht weiter erläutert werden. Ich weise wie bei allen Basteleien nochmals auf die Impressum-Page hin und übernehme keinerlei Verantwortung für Schäden die dadurch entstehen könnten. Ein MOS-Band ( Erdung um die elektrostatisch gefährdeten Bauelemente nicht zu schädigen ); Richtiger und falscher SMD-Widerstandtemperaturgeregelte Lötstation mit feiner SMD-Lötspitze; korrektes Lötzinn und entsprechende SMD - Widerstände in der SMD-Bauform "0805" sollten ohnehin selbstverständlich sein. Ferner natürlich auch Erfahrung in Umgang mit SMD-Bauelementen, denn die Lötlands auf der obigen PCB rauchen bei zuviel Hitze schneller ab als es einem lieb ist. Praktisch führt man den Austausch wie folgt durch: Den 100k Ohm Widerstand mit frischem Lötzinn rechts und links an den Lötlands benetzen. Danach dann das Bauteil mit einer Pinzette greifen und mit dem Lötkolben rechts und links im schnellen Wechsel wärme zuführen. Das Bauteil löst sich dann sehr schnell vom Board und kann entsorgt werden. Sollte sich unter dem entsprechenden Widerstand gelber SMD-Kleber befinden, sollte man einen zweiten Lötkolben benutzen und das Bauteil quasi in die Zange zu nehmen und entsprechend schnell lösen zu können. Danach dann einfach den 464k Ohm Wiederstand mit der Pinzette ansetzen und erstmal einseitig anlöten ( fixieren ). Dann mit der Pinzette von oben schwachen Druck ausüben und wie beim entfernen rechts und links im wechsel das Lot bearbeiten. Das Bauteil rutscht von allein auf die Oberfläche und ist dort wie im Urzustand perfekt fixiert. Wer keine Erfahrung besitzt, sollte erstmal an einem alten Disketten - Laufwerk o.ä. ein wenig üben.


2.) RGB-Bug selbst beheben:

220uF ElkoEinige Modelle des Panasonic A-350 haben leider zusätzlich auch ein leiches Problem, wenn man den Player mittels eines SCART<>SCART-Kabels vom AV1-Ausgang des Players zum TV verbindet. Da der Panasonic dankenswerterweise die Bilderflut auch als RGB-Signal an den TV-Monitor weiterreichen kann ( im Menü kann man hierfür für den AV1-Ausgang "VIDEO/S-VHS/RGB" auswählen ), kommt es auf einigen Player speziell im NTSC-Mode und TV - Konstellationen zu Geisterbildern und Doppelkonturen die natürlich nicht auftreten dürfen. Sollte man mit diesem Problem zu kämpfen haben und keine Garantie mehr auf den Player besitzen kann man das Problem rel. einfach wie folgt korrigieren:

Man löte einen 220 uF Elko (Polung beachten) auf der AVJACK Platine in Position C3680 und eine Drahtbrücke auf die gleichen Platine in Position L3680. Die genannten Stellen sind auf der Platine aufgemalt. Zu beachten ist die Polarisation des Elkos, die aber auch aufgemalt ist. Es ist ein "axialer" Elko zu benutzen (die Kontakte kommen unten raus). Die AVJACK-Platine ist die lange Platine hinten quer im Gerät unter der 5.1 Channel Output-Plaine. Und daraus ergibt sich ein Problem. Die Position für den Kondensator und den Draht ist nach dem Öffnen des Gehäuses noch leicht zu finden, zum Einlöten muss man aber mind. drei Platinen ausbauen ( aber es geht auch einfacher, siehe Anleitung unten ! ), mehrere Steckverbinder lösen und die AV-Buchsen von der Rückwand abschrauben. Also ziemlich fummelig ! Belohnt wird man dafuer aber mit einem glasklaren RGB-Bild ohne die Spur eines Geisterbildes. Hier die kontrete bebilderte Vorgehensweise:

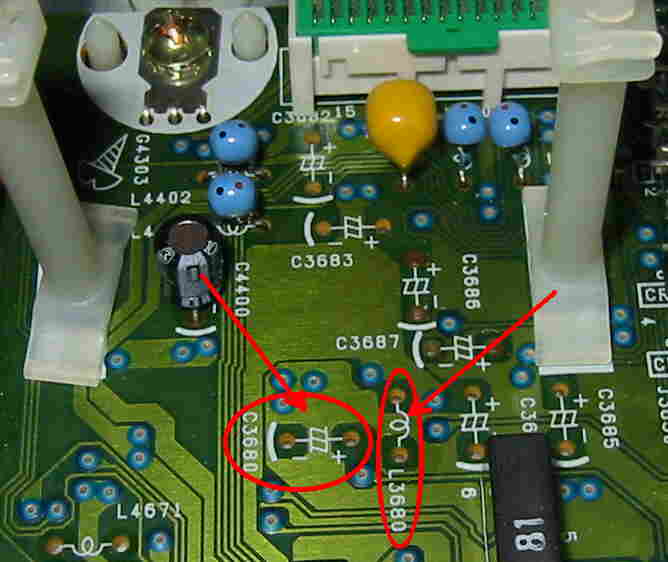

RGB-Bug Schritt 1 Hier sieht man die Positionen in der obiger 220uF Elko in C2680 eingelötet werden muss und auch die für die Drahtbrücke ( diese sollte man von unten setzen ) in L3680.

Um möglichst einfach an die besagte AVJACK-Platine heranzukommen muss man die oben sitzende 5.1 Output Platine entfernen. Diese ist nur mit 3 weissen Kunststoff-Rasthaken geklemmt. Zusatzlich muss noch ein Folienverbinder entfernt werden. Danach dann hinten die komplette Metall-Rückwand entfernen ( etliche Schrauben am Netzanschluss; Chinch-Steckern; dig. Koaxverbinder; Scart muessen entfernt werden ! ). Danach liegt die AVJACK-Platine frei zugänglich welche letztendlich mittels  3 Schrauben festgehalten wird. Diese 3 Schrauben natürlich auch lösen !

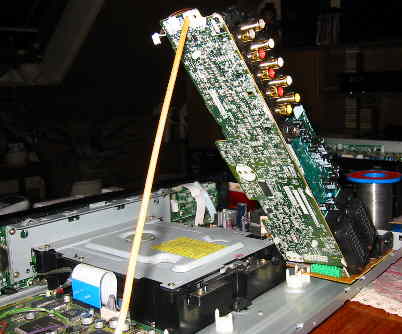

RGB-Bug Schritt 2

Nachdem nun die 5.1 Output Platine; die Rückwand und die 3 Halteschrauben für die AVJACK Platine entfernt worden ist, hat sich folgende Arbeitshaltung ( siehe Bild links ) bei mir exellent bewährt. Einfach ein Stück Holz ( zum Beispiel um Blumen hochzubinden ) in passender länge nehmen und die AVJACK-Platine in eine angenehme Arbeitsposition klappen...

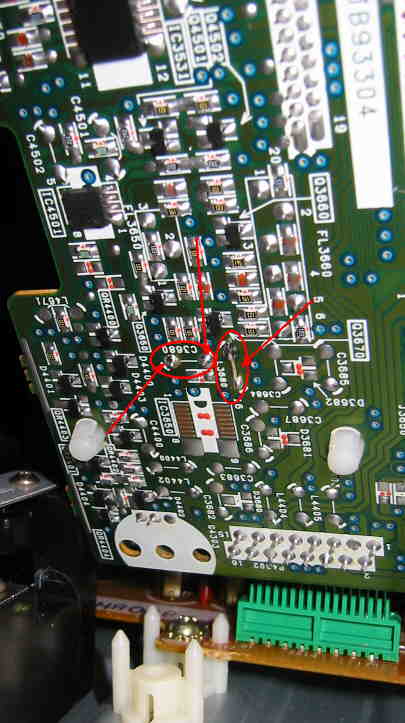

RGB-Bug Schritt 3

...nun von oben den axialen Elko in die Durchkontaktierungen drücken ( Polung beachten !!! ) und von unten ( siehe Bild links ) mit dem Lötkloben an den beiden C3680 Kontaktierungen abwechselnd Hitze zuführen und das Zinn aufschmelzen. Der Elko wird dann Stück fuer Stück in die Kontaktierungen absinken. Abschliessend nochmal mit frischem Lötzinn sauber nachlöten.

Danach dann ebenfalls von hier unten, mit einem Stück Lötdraht die "Drahtbrücke" auf die vorverzinnten L3680 Kontaktierungen löten ( siehe nochmals Bild links ).

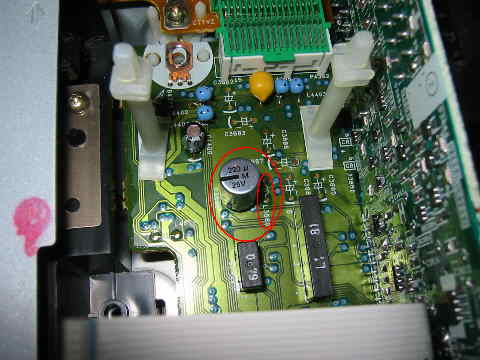

RGB-Bug Schritt 4 Fertig !!!

Danach sieht die AVJACK Platine wie folgt aus: An Position C3680 befindet sich nun der Axiale 220uf Elko und unter der Platine befindet sich an Position L3680 die Drahtbrücke.

Nun alles wieder umgekehrt zusammensetzen. Der RGB-Fehler ist jetzt behoben und man wird auch keinerlei Geisterbilder mehr erhalten.

Herzlichen Glückwunsch, das Bild müsste nun TIP-TOP aussehen !!!

Obige Bauelemente kann man bei mir selbstverständlich kostenlos bekommen !!!!


3.) Softwarestand/Firmwareversion im Player abfragen und andere Hidden-Features:

Zu guter noch als Bonus die Tastenkombination um die aktuelle Firmwareversion des A350 abzufragen:

  • Am Gerät Pause + Open/Close + Taste 7 auf der Fernbedienung drücken
  • Anzeige: 0108 E693 ( oder ähnlich )
  • Die letzten Ziffern geben die Software-Version an.

Mitunter könnte das eine Frage sein, wenn man beabsichtigt den Player mittels eines Code-Updates ( US-DVDs ) hochzurüsten.

Weitere versteckte Feature am Panasonic A350 wären:

  • *Pause + Open/Close + Taste 0= Display 9501.
  • Pause + Open/Close + Taste 1= Spielt eine DVD fuer 62 Sek. ab.
  • Pause + Open/Close + Taste 2= Spielt eine DVD ab ( Open End ).
  • Pause + Open/Close + Taste 3= PickUp Test bis der Arzt kommt oder die Kiste auseinanderfällt.
  • Pause + Open/Close + Taste 4= Spielt einige Kapitel und stoppt dann.
  • Pause + Open/Close + Taste 5= Zeigt bei einer CD oder DVD die aktuellen Jitter-Werte an.
  • *Pause + Open/Close + Taste 6= Zeigt kypitische Werte an ( Rev. Hardwarestand...keine Ahnung ?! ).
  • *Pause + Open/Close + Taste 7= Zeigt die aktuelle Firmware-Version an ( siehe oben ).
  • Pause + Open/Close + Taste 8= Serial Error Display Mode.
  • Pause + Open/Close + Taste 9= Damit kannst man das Display komplett testen.
  • Pause + Open/Close + Taste =>10= Hier kann man eine Nummer eingeben ( keine Ahnung was das soll...)
  • <<SKIP + Pause + POWER = Hiermit führt man einen kompletten EPROM Reset/Initialisierung durch ( nur für den absoluten Notfall ! )
  • STOP + POWER ( IR-Geber ) = Entriegelt ( UNLOCKED ) einen verriegelten Player ( LOCKED )
  • ES GIBT NOCH MEHR, ABER DAS VERRATE ICH NICHT, WEIL MAN DAMIT DEN A350 SCHÄDIGEN KANN...

* =  Funktioniert nur ohne eingelegte DVD !

Folgenden Tipp  habe ich heute per Email von einem User aus Australien erhalten: I had changed my a350 to all regions by remote HACK CODE with PAL output and all was working great for 2 years. I just recently decided to add a Component Video output after checking out the service manual.

The DVD-A350A (Australia) only has Composite or S-Video out.

All went well but on the setup menu there was no Component output available. So I thought that maybe I need to change to NTSC. I did the following which works 100% for PAL.

Press the following keys on the remote:

Setup + 4 + >= 10 + 8 + 8 + 7 + 3

Press: 5001 (for NTSC output) or 5002 (for Pal output)

Select

Select

At this point you should get this message: OUTPUT:INITIALIZED

This remote Hack works 100%, I have been using Region 1,4,0 and to date have had absolutely no problems at all.

One thing worth noting is that I found this hack reset my speaker settings. This is no big deal just change the default 2 speaker set-up back to full AC3 in the Speaker Settings menu. To do this navigate to each graphic of the speakers (eg. Centre, Sub-Woofer, Left Surround, Right Surround) and by using the remote joystick either press up or down until your speaker set-up is correct again.
