Umbau des XP320P fuer Deckenmontage


Der 320er ist der kleinste und billigste Projektor, der fuer den Gebrauch in einem Heimkino empfohlen werden kann. Der grosse Knaller: Die Hauptplatine des 320er ist exakt die gleiche (vom Aufbau her, nicht vom Layout) wie die des 370er (dieser kostet fast das DOPPELTE mit 5500.-DM!!!). Von Haus aus gibt es zwischen diesen beiden nur folgende Unterschiede:

- die Optik - der 320er kann kein SECAM - der 320er hat keine Fernbedienung - der 320er kann aufgrund der fehlenden Invers-Funktion nicht an die Decke gehaengt werden. Nun hat man dank der Service-Manuals beider Projektoren und der Hilfe eines Technikers von Sharp Deutschland herausgefunden, dass alles, bis auf die andere Optik, ganz einfach nachruestbar ist. Jetzt ist natuerlich klar, warum die Leute von Sharp so ein Geheimnis um die Service-Manuals machen (sind eigentlich nicht zu bekommen, werden nur an authorisierte Fachwerkstaetten ausgegeben), denn jeder, der die beiden Schaltbilder vom 320er und 370er vergleicht, wird entdecken, dass die Hauptplatinen vom Schema genau gleich sind (die komplette Beschaltung und alle ICs, sogar der Prozessor und dessen Programm sind exakt dieselben).

Zuerst natuerlich die Sache mit der Invers-Funktion, die fuer die Deckenaufhaengung nunmal noetig ist. Beim 370er kann man diese Funktion mit der Taste REVERS /INVERS beim Geraet selbst oder auf der FB aktivieren (diese Taste mehrmals druecken: NORMAL->REVERS->INVERS->REVERS+INVERS->NORMAL), beim 320er geht nur NORMAL->REVERS->NORMAL. Das liegt daran, dass der Schalter, wie einige andere, in einer Key-Matrix enden und beim 320er ein anderer Code an den Prozessor geliefert wird als beim 370er. Da die Beschaltung der Key-Matrix aus dem Schaltbild des 370er nicht ersichtlich ist, muss man die Modifikation direkt an der Displaybeschaltung angehen. Ohne jetzt noch lange um den heissen Brei herumzureden, wollen wir nun einfach anfangen. Ein Loetkolben, etwas Loetzinn, ein kurzes Stueck Draht (mit Isolierung), ein Kreuzschraubenzieher und ein scharfes Messer ist alles, was noetig ist, um die Modifikation durchzufuehren (auch ein Voltmeter/Durchgangspruefer waere sinnvoll).

WARNUNG: Ich will darauf hinweisen, dass ein Eingriff in den Projektor normalerweise die Garantie erloeschen laesst, und andererseits der Eingriff zwar total simpel ist, man es aber nicht wagen sollte, wenn man keine Ahnung von solchen Spielerein hat (man sollte zumindest mit einem Loetkolben umgehen koennen). Ich uebernehme keine Verantwortung fuer eventuell durch diesen Eingriff entstehende Schaeden ( siehe hierzu auch die Impressum-Page ).

Zuerst mal den Gehaeuseoberteil abschrauben (2 Schrauben auf der Unterseite und 2 auf der Rueckseite). Vorsichtig abheben, da das Kabel zum Lautsprecher nicht recht lang ist (den Stecker fuer das Lautsprecherkabel von der Hauptplatine abziehen, kein Angst, ist verpolungssicher). Die Hauptplatine ist das Teil auf der linken Seite, wenn man von hinten draufsieht. Sie ist nur mit 2 Kreuzschrauben von hinten gesichert. Diese entfernen. Ein Kabel ist oben bei der Lampeneinheit angeschraubt, auch dieses wird entfernt. Dann mit einem kleinen Schraubenzieher die Fixierung des LCD-Flachbandkabels, das auf der linken Seite der Hauptplatine auf dieser endet, lockern (einfach nach links druecken) und das Flachbandkabel abziehen. Jetzt kann die Hauptplatine einfach nach oben rausgezogen werden (steckt nur noch in einem Stecker auf dem Gehaeuseboden). Die Platine mit der bestueckten Seite nach unten vor einem auf den Tisch legen. In der linken oberen Haelfte muesste man nun die Aufnahme des LCD-Flachbandkabel und rechts oberhalb davon den IC2001 sehen (das ist der Prozessor, der fuer die meisten Dinge zustaendig ist). Unser Problem haengt mit Pin 9 des LCD-Panels zusammen. Also zuerst mal die Pins an der LCD-Flachbandaufnahme von oben anfangend abzaehlen. Pin 9 geht nach rechts und laeuft ueber einen Umweg ueber der andere Platinenseite zum Pin 59 vom IC2001. Diese Verbindung muss aufgetrennt werden (dafuer brauchen wir das scharfe Messer), am besten kurz vor der Durchkontaktierung zur anderen Seite. Hat man das geschafft, muss man diesen Pin 9 des LCD-Panels nur noch auf Masse legen (auch wenn es schon so in der Luft haengend funktioniert; aber sicher ist sicher). Dazu empfiehlt sich die Leiterbahn, die von diesem Pin 9 der LCD-Flachbandaufnahme nach links weggeht (laeuft zu einer Durchkontaktierung, und dann auf der anderen Seite zu einem Stuetzkondensator gegen Masse). Nun einfach ein Stueck Kabel in die Durchkontaktierung geloetet (da braucht man schon eine sehr feine Loetspitze oder gleich ein SMD-Equipment) und dessen anderes Ende auf einen Massepunkt gelegt. Fertig!

Natuerlich ist der Projektor jetzt dauerhaft auf Deckenprojektion eingerichtet. Wenn man wechseln will, koennte man ja einen Schalter hier einbauen (wenn Pin 9 des LCD-Panels auf +5V liegt, ist das Bild normal, und bei Masse ist das Bild invers).

Es gibt aber vielleicht noch eine andere Moeglichkeit, das Problem mit der Invers- Funktion zu loesen: Und zwar mit der Nachruestung der Fernbedienung des 370ers (dann liefert die FB naemlich den richtigen Code fuer die REVERS/INVERS-Taste an den Prozessor)!

Alles was man dazu braucht, ist die Fernbedienung selbst, das Fernbedienungs- Empfaengermodul, einen 22 Ohm 1/4W Widerstand und einen 100 uF 10V Kondensator. Hierbei duerften aber die meisten von Euch auf Probleme stossen, da man die Teile (bis auf Widerstand und Kondensator) nicht so einfach bekommen kann. Gerade das FB-Empfangsmodul kann nur von einer authorisierten Fachwerkstaette bestellt werden. Auch diese Modifikation ist ganz einfach durchzufuehren, doch  sollte man davon moeglichst die Finger lassen ( man soll es schliesslich nicht uebertreiben ). Im Prinzip muss das FB-Empfangsmodul nur mit dem Eingang von Transistor Q2009 verbunden werden, alles andere ist auf der Platine bereits vorbereitet.

Die dritte Modifikation, das Nachruesten von SECAM, wird hier nich mehr erlaeutert, da nur die Wenigsten diese Funktion gebrauchen koennen (ausser man ist ein echter Sat-Freak und will unbedingt Al Bundy auf M6 in franzoesisch ansehen). Ist aber im Prinzip genauso simpel, da man einfach nur die paar Filter in der Beschaltung des IC801 nicht bestueckt hat.

Wenn man alle 3 Modifikationen durchfuehrt hat man schon einen waschechten 370er, und das bei gar nicht mal so viel Aufwand. Die Sache mit der Optik kann man vergessen, der 370er ist dadurch zwar eine Spur heller, aber da das LCD-Panel genau das Gleiche ist, kann man's getrost vergessen. Who cares?!?

Ich bin mit meinem 320er sehr zufrieden, gibt wirklich nichts daran auszusetzen. Ich habe ihn 2-2.5m von der Projektionswand entfernt stehen und habe auf diese Weise ein Bild mit einer Diagonale von 180cm. Mann, ist das toll. Mit der verwendeten billig Bildwand von Conrad-Elektonic ist das Bild einfach umwerdend. Aus einem Betrachtungsabstand von ca. 3-3.5m ist von den Pixeln nichts mehr Stoerendes zu entdecken. Das Bild hat bei totaler Dunkelheit ausreichend Kontrast und satte Farben.

So, und jetzt zur Befestigung des Projektors:

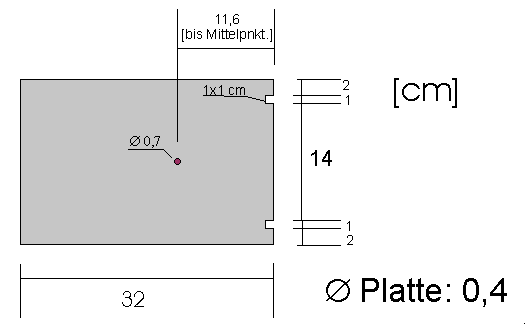

Bild der Befestigungsplatte

So sieht die Platte aus. Man kann diese Platte jetzt entweder an ein Vierkantrohr schweißen (bei Problemräumen, Loch im Vierkant nicht vergessen) oder wenn man ihn direkt unter die Decke hängen kann, einfach auf jeder (schmalen) Seite 5 cm dazu, macht insgesamt 25 x 32 cm.
In diesen zusätzlichen 5 cm dann jeweils in jede Ecke 1 weiteres Loch (jeweils 1,5 cm von jedem Rand). Dann kann man die Platte entweder direkt an der Decke befestigen, oder das ganze mit Haken/Ketten abhängen.
