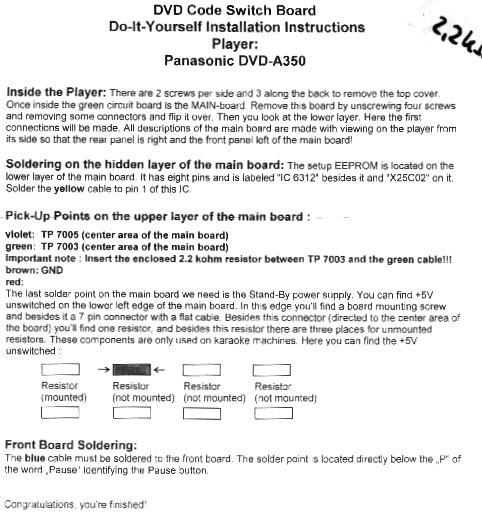

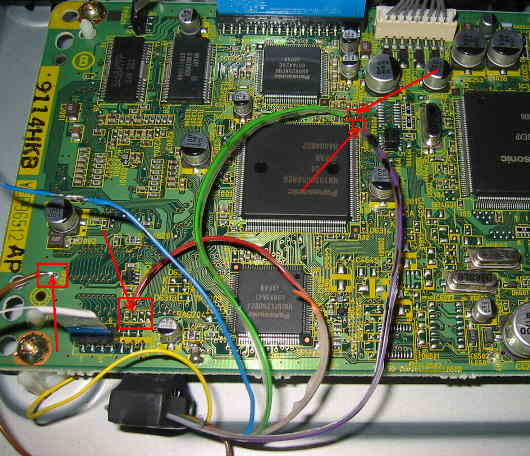

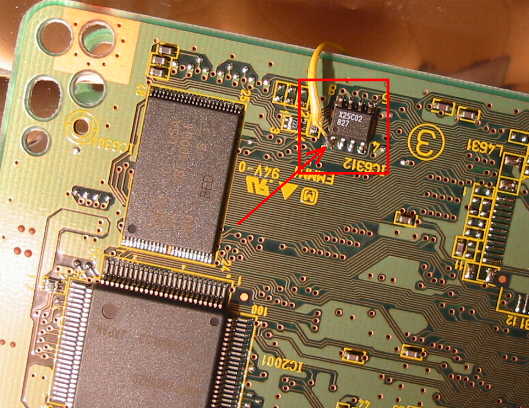

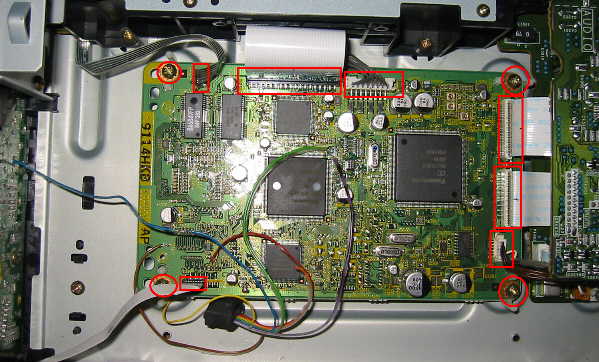

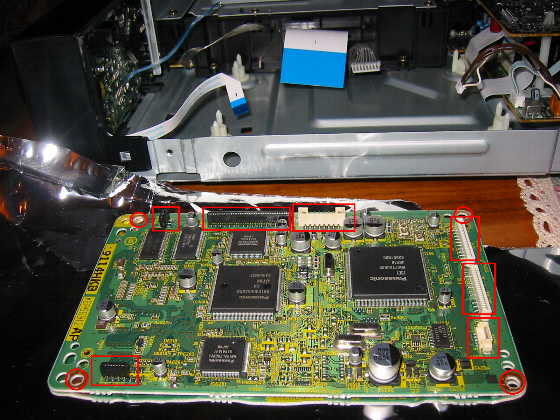

Do-It-Yourself Kit im DVD A-350 Habe schon mehrere Do-It-Yourself DVD Code Switch Boards in den Panasonic A350 eingebaut und das ganze an einem der Player bebildert dokumentiert, damit man sich mal ein "Bild" verschaffen kann wie kompliziert resp. einfach dieser Eingriff zu bewältigen ist. Hierzu nutze ich ausschließlich die Selbst-Einbau-Kits von BDE-Elektronik & Elekroakustik von Dipl.-Ing. Benedikt Dohmen ( Tel. 02054-971395 ) die rel. Preiswert sind und immer problemlos ohne Side-Effects erstklassig funktionieren. Diese Switch-Boards ( im grunde nur ein entsprechend programmierter SO8 Chip ) lassen es zu, den DVD-Player mittels eines Druckes auf die Taste 1-4 entsprechend Regionalcode-Technisch frei umzuschalten; deaktivieren auch den MacroVision Chip ( kommt allerdings auf die Firmware im A350 an ) und desweiteren läßt sich der Player von PAL60 auf echtes (!) NTSC umschalten, wenn man diese wünscht ( speziell wenn man einen nicht PAL60 fähigen Projektor besitzt ). So sieht die mitgelieferte Einbau-Anleitung aus. Sollte man einen ganz alten A350 besitzen, liegt neben der Anleitung auch noch ein 2,2 KOhm SMD-Widerstand bei der definiert mit eingelötet werden muss. Das ganze ist kurz; knapp und ausreichend beschrieben, wobei man schon ein absolutes mindesmaß Englisch lesen und verstehen können sollte. Hier der Player im normalen Urzustand. Natürlich muß man die Kiste öffnen um das Kit einpfanzen zu können. Hierzu sollte man seitlich und auf der Rückseite des Player ein knappes Dutzend Kreuzschlitz-Schrauben entfernen um dann den Deckel abheben zu können, damit das Innenleben frei zugänglich ist. Wenn man vor dem Player sitzt, wird man nach dem abheben des Deckels auf der rechten Seite des Players die "Hauptplatine" entdecken. Diese muß für den Einbau des neuen Regionalcode-Chips ausgebaut werden, da man auf der Unterseite eine Strippe des Kit´s an den Regionalcode-Chip anzulöten hat. Die roten Quadrate auf obigen Bild markieren die zu lösenden Steckverbinder. Besondere VORSICHT ist bei den empfindlichen Folienverbindern geboten ! Nachdem alle 7 Steckverbindungen abgetrennt wurden, müssen noch die 4 Halteschrauben ( rot eingekreist ) entfernt werden um die Hauptplatine aus dem Gehäuse entfernen zu können. Nachdem man nun die Hauptplatine vor sich liegen hat, beginnt der Einbau des Codefree-Chips auf der Unterseite. Hierfür die Hauptplatine auf einer elektrostatisch geeigneten Unterlage ablegen und umdrehen. Hier nun die Unterseite der Hauptplatine. Das rote Quadrat zeigt den Regional-Code Chip ( IC 6312 ) im A350, der bisher ( noch...smile ) ausschließlich Regionalcode 2 zuliess. Das erste ( gelbe ) Kabel wird nun an PIN 1 dieses Regionalcode-Chips (EEPROMs) angelötet. Siehe Pfeil oben im Bild. Nachdem man nun die Hauptplatine wieder umgedreht hat, muß man 4 weitere Lötpunkte ( quadratisch rot markiert ) lokalisieren was rel. schnell geht, da die komplette PCB sehr gut lesbar beschriftet wurde. An diese Lötpunkte werden dann die weiteren 4 Strippen angelötet ( siehe rote Quadrate samt Pfeil im Bild ) . Wenn man einen alten A350 besitzt evt. auch noch ein SMD-Widerstand ( 2,2 kOhm ) zwischen Leiterplatte und eines der Kabel ( das grüne ). Die Vorgehensweise sollte bekannt sein: Man führt den entsprechenden Test-Lötpunkten frisches Lötzinn zu, und verlötet dann die vorher vorverzinnten Kabel mit selbigen. Unbedingt drauf achten, nicht zuviel Hitze zuzuführen !!! Abschliessend muss noch die "blaue" Strippe an der Forntplatine des Players angelötet werden ( diese sorgt dafür, dass man die entsprechende Konfiguration des Codefree-Chips im Standby-Mode des Players vornehmen kann ) und danach kann man die Hauptplatine wieder in den Player einbauen... ...die Hauptplatine hierfuer wieder mit den 4 Halteschrauben befestigen ( siehe rote Kreise ) und dann die 7 Folien/Steckverbinder aufsetzen ( siehe Quadrate ). Dann wieder den Deckel drauf und fertig... ! MacroVision ist nun dauerhaft "OFF" ( je nach Firmware im Player ) und man kann nun im Stand-By Betrieb frei mit einem Druck auf die 10er Tastatur des IR-Gerbers entscheiden welchen Reginonalcode der Player abspielen soll, oder auch ob das PAL60 Signal an den Ausgängen als echtes NTSC rausgefeuert werden darf ). Easy, no ? Folgende Funktionen können nun im StandBy Modus durch Druck auf das 10er Feld des IR-Gebers geschaltet werden: Taste 1= Regional Code 1 Taste 2= Regional Code 2 Taste 3= Regional Code 3 Taste 4= Regional Code 4 Taste 5= Regional Code 5 Taste 6= Regional Code 6 Taste 7= Regional Code 7 Taste 8= PAL60 im NTSC-Betrieb Taste 9= Echtes (!!!) NTSC (sehr wichtig wenn man einen Beamer nutzt, da diese mit den PAL60 Signalen mitunter grosse Probleme haben ) Der Marcovision-Chip ist zusätzlich je nach Player-Firmware komplett deaktiviert.    zurück
